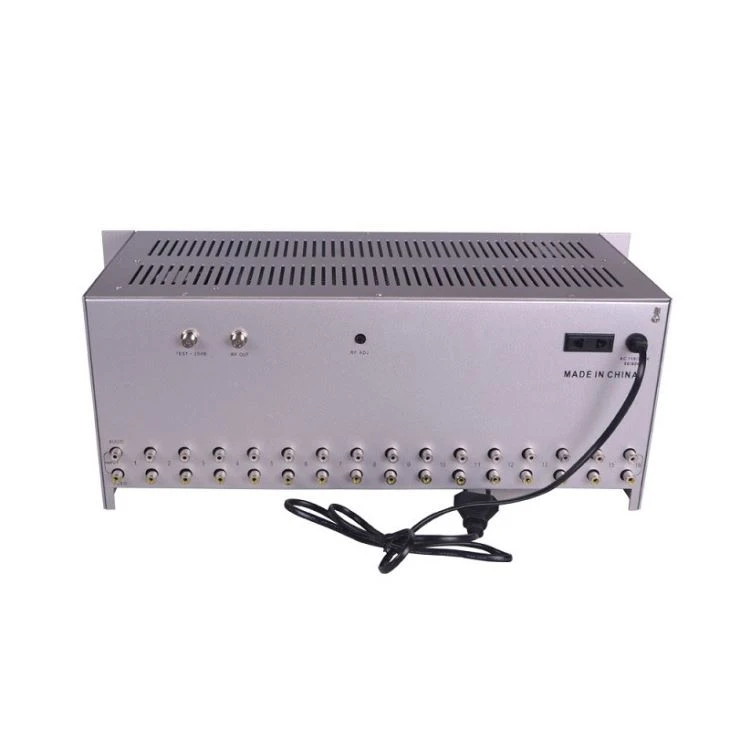

Bộ điều chế tương tự CATV 16 trong 1 Agile

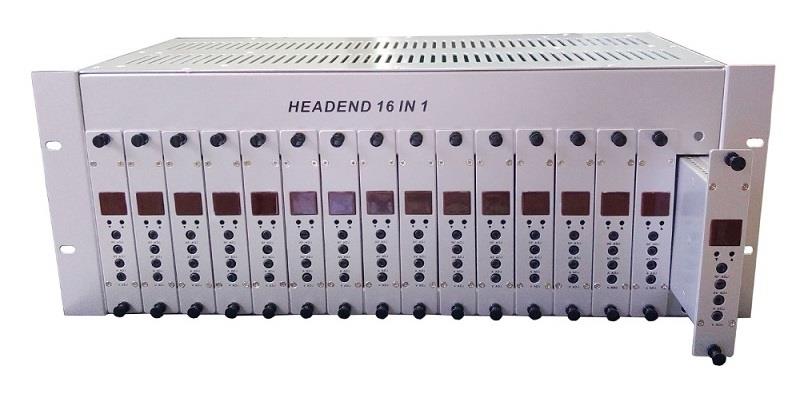

AH1916AM là khung gầm gắn trên giá 4RU, có thể cài đặt 16 miếng bộ điều biến nhanh tần số được lọc SAW chất lượng cao bao gồm 860 MHz. Độ nhiễu ngoài băng tần thấp làm cho bộ điều chế tương tự CATV 16 in 1 nhanh nhẹn này trở nên lý tưởng trong tiêu đề kênh liền kề.
ĐẶC TRƯNG
1. Nhanh chóng tần số đầy đủ cho phép tạo nhanh chóng các dòng kênh
2.Mỗi kênh của bộ điều chế tương tự CATV 16 trong 1 này hoàn toàn độc lập. Cấu hình kênh linh hoạt
3. Quạt làm mát cho thời gian sử dụng tản nhiệt kéo dài
4. Bộ nhớ không ổn định đảm bảo chương trình kênh vẫn còn sau khi mất điện
Màn hình LED 5 chữ số cung cấp nhận dạng kênh nhanh chóng
6. Có sẵn trong cấu hình NTSC hoặc PAL
THÔNG SỐ KỸ THUẬT
RF | Dải tần số | 45 ~ 860 MHz |
Đầu nối đầu ra | Đầu nối F | |
Trình độ đầu ra | 105 dB âmV (điều chỉnh) | |
Điểm kiểm tra | -20 dB | |
Cổng cách ly đến cảng | 35 dB | |
Mất mát trở lại | 12 dB | |
Thu được | + 8 dB | |
CHUNG | Công suất điều biến | 16 |
dải điện áp đầu vào | 110v hoặc 220v | |
Quạt làm mát | 2 | |
Tiêu dùng | 70W (Đã tải đầy đủ) | |
Kích thước | 42 * 17 * 20 cm | |
Khối lượng tịnh | 9 KG (Đã tải đầy đủ) | |
Trọng lượng vận chuyển | 3.7 KG (Chỉ khung gầm) | |
10 KG (Đã tải đầy đủ) | ||
Kích thước thùng carton | 53 * 30 * 24 cm | |
Thẻ điều chế | ||
RF | Tần số đầu ra | 45 ~ 860 MHz bất kỳ kênh nào |
Trình độ đầu ra | 103 dB âmV (Điều chỉnh) | |
Đầu nối đầu ra | Đầu nối F | |
Tỷ lệ A / V | -11 ~ -18 dB (Điều chỉnh) | |
Ổn định tần số | ± 10KHz | |
Cấp độ đầu vào video | 0,6-1,5Vp-p (Điều chế 87,5%) | |
Đầu nối video đầu vào | Vàng RCA | |
Mức đầu vào âm thanh | 1Vp-p (Độ lệch 25KHz) | |
Đầu nối âm thanh | RCA trắng | |
CHUNG | Vôn | DC 5V |
THẬN TRỌNG
THẬN TRỌNG | YÊU CẦU |
Tránh tích tụ nhiệt | Cho phép không gian giá (1 '') giữa sản phẩm đầu nguồn được cung cấp trong thiết bị |
Đảm bảo dễ dàng truy cập vào hệ thống dây điện rack | Cho phép tối thiểu 18 inch phía sau giá thiết bị |
Tạo điều kiện phục vụ và bảo trì | Cho phép tối thiểu 36 '' giải phóng mặt bằng trước giá đỡ thiết bị |
Tránh sưởi ấm trực tiếp hoặc điều hòa không khí | Nếu không thể tránh khỏi, sử dụng tấm làm lệch hướng |
Ổ cắm điện nguồn AC | Xác định vị trí thiết bị gần các cửa hàng đủ để cung cấp năng lượng cho thiết bị thử nghiệm và dụng cụ điện |
Giá đỡ | Làm cho giá đỡ nhất định đủ cứng để hỗ trợ giá đỡ |
Tòa nhà bị rò rỉ | Cẩn thận với nước nhỏ giọt vào thiết bị từ mái nhà bị dột, lối vào mái ống dẫn sóng và ngưng tụ ống nước lạnh |
