Cáp đồng trục
Cáp đồng trụclà một cấu trúc cáp bao gồm các dây dẫn bên trong, các lớp cách điện, dây dẫn bên ngoài (che chắn) và áo khoác bên ngoài được sắp xếp lần lượt sắp xếp đồng trục, có thể làm giảm hiệu quả nhiễu điện từ (EMI) và nhiễu tần số vô tuyến (RFI) thông qua việc che chắn trong quá trình chuyển hướng bên trong. Cáp này được sử dụng rộng rãi trong truyền tín hiệu TV, mạng truyền hình cáp, hệ thống truyền thông, kết nối thiết bị giám sát và truyền tín hiệu RF và là một trong những phương tiện truyền tải phổ biến trong giao tiếp cáp truyền thống.
thuận lợi
Cấu trúc bền
Vỏ bọc bên ngoài bảo vệ cấu trúc bên trong, có một mức độ dẻo dai về thể chất và khả năng thích ứng môi trường nhất định, và phù hợp cho nhiều môi trường cài đặt.
Mất tín hiệu thấp
Sự mất mát trong truyền tín hiệu tần số trung bình và cao là nhỏ, làm cho nó phù hợp để truyền đường dài.
Khả năng chống can thiệp mạnh mẽ
Dây dẫn bên ngoài (lớp che chắn) có thể chặn hiệu quả nhiễu điện từ (EMI) và nhiễu tần số vô tuyến (RFI).
Giá cạnh tranh
Chi phí sản xuất và triển khai thấp, tỷ lệ hiệu suất tuyệt vời
Các loại cáp đồng trục
Bằng trở kháng

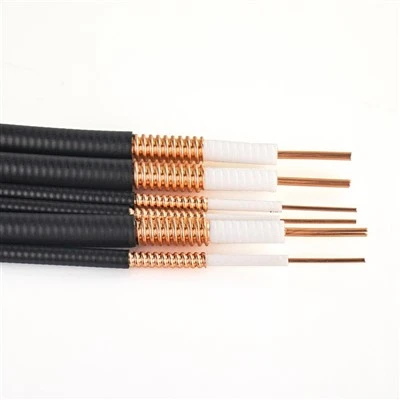

· Cáp đồng trục 50Ω: Chủ yếu được sử dụng trong giao tiếp RF, radar, mạng không dây, kết nối trạm gốc và các kịch bản khác (như LMR Series, RG-8, RG-58).
· Cáp đồng trục 75Ω: Thích hợp cho tín hiệu TV, truyền hình cáp (CATV), giám sát video, v.v. (chẳng hạn như RG-6, RG-59).
· Trở kháng đặc biệt khác: chẳng hạn như 93Ω (chẳng hạn như RG-62A/U để truyền dữ liệu cụ thể).
Theo cấu trúc & hiệu suất
· Cáp Sê -ri RG: Các loại mục đích chung truyền thống, chẳng hạn như RG-6 (mất giá thấp, truyền hình cáp thường được sử dụng), RG-11 (truyền dày hơn, đường dài), RG-59 (Video mỏng hơn, tầm ngắn).
· Cáp LMR Series: Các loại hiệu suất cao và mất thấp, chẳng hạn như LMR-400 (giao tiếp RF trung bình và tầm xa), LMR-600 (các ứng dụng công suất cao tầm xa).
· Cáp bọc thép: Lớp bên ngoài được bọc thép bằng kim loại, chống lại thiệt hại cơ học, phù hợp cho các môi trường khắc nghiệt như ngoài trời và dưới lòng đất.
Bằng ứng dụng
· Cáp giao tiếp: Đối với các trạm cơ sở, các liên kết RF điểm-điểm (ví dụ: LMR-400, RG-8).
· Cáp phát sóng: Cáp, truyền vệ tinh (ví dụ: RG-6, RG-11).
· Cáp công nghiệp/thử nghiệm: Điện trở nhiệt độ cao và thấp, điều chỉnh thấp cho hàng không vũ trụ, thiết bị y tế (ví dụ: RG401, Sê-ri Lab-Flex® S).
Câu hỏi thường gặp
Hỏi: Các ứng dụng cụ thể của cáp đồng trục trong mạng truyền thông là gì?
A:
1. Truyền hình cáp (CATV): Mạng cáp đồng trục truyền thống vẫn là trụ sở của truyền tín hiệu cáp cho cáp nhà và thương mại, hỗ trợ độ phân giải cao, video 4K/8K.
2. Truy cập băng thông rộng (Công nghệ Docsis): Cung cấp quyền truy cập băng thông rộng dặm cuối cùng cho các ngôi nhà và doanh nghiệp thông qua các mạng đồng trục sợi lai (HFC).
3. 5 G Trạm cơ sở Kết nối RF: Được sử dụng để truyền tín hiệu giữa ăng-ten của trạm gốc và đơn vị tần số vô tuyến (RRU), đặc biệt là trong dải tần số dưới 6GHz.
Q: Sự khác biệt giữa cáp quang và cáp đồng trục là gì?
A:
1. Sợi cáp quang sử dụng các xung ánh sáng để truyền dữ liệu (tín hiệu ánh sáng) với tổng phản xạ trong sợi thủy tinh/nhựa.
Cáp đồng trục truyền tín hiệu điện qua trường điện từ của dây dẫn trung tâm và tấm chắn bên ngoài.
2. Băng thông cáp quang cực kỳ cao, đến mức TBPS và khoảng cách truyền có thể đạt tới 100 km mà không cần chuyển tiếp.
Băng thông cáp đồng trục thường <10 Gbps và khoảng cách truyền là vừa phải, thường <500 mét.
3. Cáp quang chủ yếu được sử dụng trong các mạng xương sống (như kết nối trạm cơ sở 5G), trung tâm dữ liệu, giao tiếp đường dài (cáp quang ngầm) và video trực tiếp độ phân giải cao.
Cáp đồng trục chủ yếu được sử dụng trong băng thông rộng gia đình (Công nghệ Docsis), truyền hình cáp (CATV), giám sát bảo mật và truyền tần số vô tuyến tầm ngắn (như tín hiệu vệ tinh).
4. Chi phí triển khai ban đầu của cáp quang rất cao, yêu cầu thiết bị chuyển đổi quang điện, nhưng chi phí bảo trì dài hạn là thấp.
Cáp đồng trục rất đơn giản và rẻ tiền để cài đặt, nhưng yêu cầu bảo trì thường xuyên các tấm chắn và đầu nối để ngăn chặn quá trình oxy hóa.
Q: Những yếu tố nào ảnh hưởng đến giá cáp đồng trục?
A:
1. Các nguyên liệu thô chính của cáp đồng trục bao gồm các dây dẫn kim loại như đồng và nhôm, cũng như các vật liệu cách điện như nhựa. Biến động giá đồng và nhôm sẽ ảnh hưởng trực tiếp đến chi phí của cáp, thông thường các dây dẫn đồng đắt hơn so với dây dẫn nhôm và đồng không có oxy đắt hơn đồng thông thường. Sự đa dạng của vật liệu cách nhiệt và vỏ bọc cũng ảnh hưởng đến giá cả, chẳng hạn như polyetylen liên kết chéo (XLPE), đắt hơn PVC thông thường.
2. Diện tích cắt ngang dây dẫn của cáp càng lớn và điện áp định mức càng cao, giá càng cao. Giá cáp đồng trục với các trở kháng khác nhau khác nhau, chẳng hạn như 50Ω thường được sử dụng cho giao tiếp RF và 75Ω cho truyền tín hiệu TV có thể khác nhau. Ngoài ra, cáp đồng trục cho các mục đích đặc biệt, chẳng hạn như cáp đồng trục được sử dụng trong điện toán lượng tử siêu dẫn, đắt hơn nhiều so với cáp đồng trục thông thường vì chúng cần đáp ứng các yêu cầu đặc biệt như khả năng tương thích ở nhiệt độ thấp và độ ổn định tần số cao.
