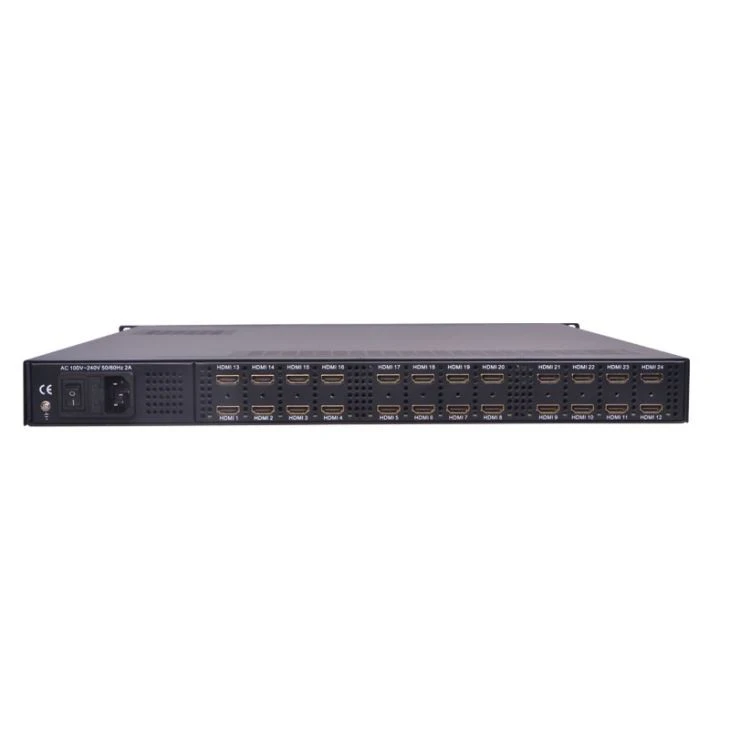

Bộ điều chế mã hóa HDMI sang DVB C

Video

Nghị quyết

Đầu vào

1920×1080_60P, 1920×1080_60i,
1920×1080_50P, 1920×1080_50i,
1280×720_60P, 1280×720_50P,
720×576_50i,720×480_60i,

Đặt ngoài

1920×1080_30P, 1920×1080_25P,
1280×720_30P, 1280×720_25P,
720×576_25P,720×480_30P,

Mã hóa

MPEG-4 AVC / H.264

Tốc độ bit

1Mbps ~ 13Mbps mỗi kênh

Kiểm soát tỷ lệ

CBR / VBR

Cấu trúc GOP

IP… P (Điều chỉnh Khung P, không có Khung B)

Âm thanh

Mã hóa

MPEG1 Lớp 2;

Tỷ lệ lấy mẫu

48KHz

Nghị quyết

24-bit

Tăng âm thanh

0-255 có thể điều chỉnh

Tốc độ bit

64kb / giây, 96kb / giây, 112kb / giây, 128kb / giây, 160kb / giây, 192kb / giây, 224kb / giây, 256kb / giây, 320kb / giây, 384kb / giây

Ghép kênh

PID tối đa
Remapping

180 đầu vào mỗi kênh

Chức năng

Ánh xạ lại PID

Điều chỉnh PCR chính xác

Tạo bảng PSI / SI tự động

Truyền trực tuyến

Tối đa
simulcrypt CA

4

Tiêu chuẩn

ETR289, ETSI 101197, ETSI 103197

Kết nối

Kết nối cục bộ / từ xa

Điều chế

DVB-C

Kênh QAM

16 đầu ra sóng mang không liền kề (tối đa
băng thông 192MHz)

Tiêu chuẩn:

EN300 429 / ITU-T J.83A / B

MER:

≥40db

Tần số RF:

50 ~ 960MHz, bước 1KHz

Mức đầu ra RF:

-20 ~ +10dbm (87 ~ 117 dbµV), bước 0,1db

Tỷ lệ ký hiệu:

5.0Msps ~ 7.0Msps, bước 1ksps

J.83A

J.83B

Chòm sao

16/32/64/128 / 256QAM

64/256 QAM

Băng thông

8M

6M

DVB-T

Tiêu chuẩn

EN300744

Chế độ FFT

2K,4K, 8K

Băng thông

6M, 7M, 8M

Chòm sao

QPSK, 16QAM, 64QAM

Khoảng thời gian bảo vệ

1/4, 1/8, 1/16, 1/32

FEC

1/2, 2/3, 3/4, 5/6, 7/8

MER

≥42 dB

Tần số RF

50 ~ 960MHz, bước 1KHz

RF ra

8 đầu ra sóng mang không liền kề (tối đa
băng thông 192MHz)

Mức đầu ra RF

-20 ~ +10 dBm (87 ~ 117 dbµV), bước 0,1db

ISDB-T

Tiêu chuẩn

ARIB STD-B31

Băng thông

6M

Chòm sao

QPSK, 16QAM, 64QAM

Khoảng thời gian bảo vệ

1/32, 1/16, 1/8, 1/4

Quá trình lây truyền
Chế độ

2K, 4K, 8K

Tỷ lệ mã

1/2, 2/3, 3/4, 5/6, 7/8

MER

≥40dB

Tần số RF

50 ~ 960MHz, bước 1KHz

RF ra

6 đầu ra sóng mang không liền kề (tối đa
băng thông 192MHz)

Mức đầu ra RF

-20dBm ~ +10dBm, bước 0,1dB

Đầu ra luồng

1 đầu ra ASI như là bản sao của một trong các sóng mang đầu ra RF
Đầu ra 16 MPTS qua UDP và RTP / RTSP như bản sao của 16 sóng mang DVB-C,
Đầu ra 8 MPTS qua UDP và RTP / RTSP như bản sao của 8 sóng mang DVB-T / ATSC (Tùy chọn)
6 đầu ra MPTS qua UDP và RTP / RTSP như bản sao của 6 sóng mang ISDB-T (Tùy chọn)
Giao diện Ethernet 1 * 1000M Base-T

Chức năng hệ thống

Quản lý mạng (WEB)

Ngôn ngữ tiếng Trung và tiếng Anh

Nâng cấp phần mềm Ethernet

Điều khoản khác

Kích thước (W × L × H)

482mm × 440mm × 44mm

Môi trường

0 ~ 45 ℃ (công việc), -20 ~ 80 ℃ (bộ nhớ)

Quyền lực

AC 100V-220V ± 10%, 50 / 60Hz, AC 220 ± 10%, 50 / 60Hz
