Bộ điều biến DVB-T2 kỹ thuật số

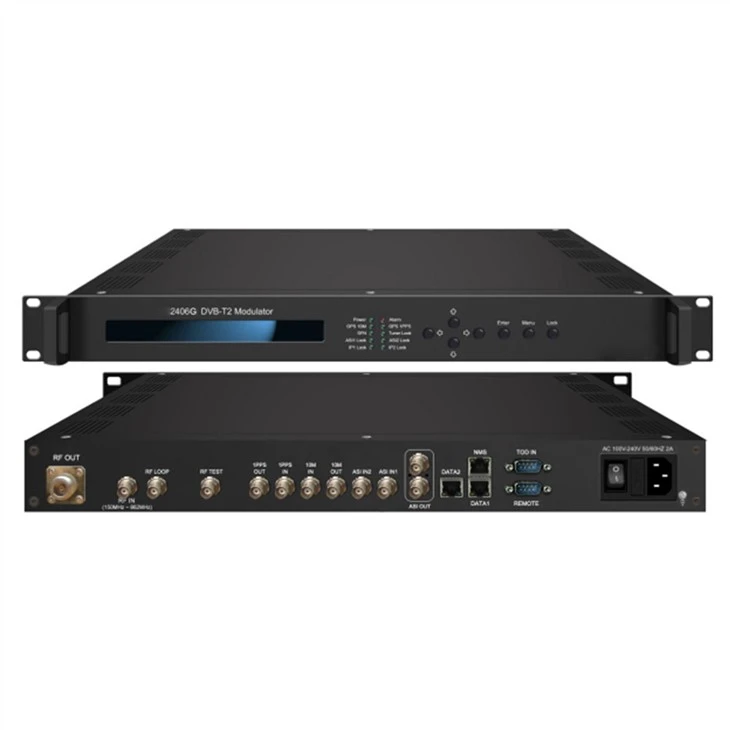

Bộ điều biến DVB-T / T2 là sản phẩm mới của chúng tôi được phát triển tuân thủ tiêu chuẩn DVB-T / T2. Mẫu số: SFT2406G

Gửi yêu cầu

Giơi thiệu sản phẩm

Bộ điều biến DVB-T2 kỹ thuật số

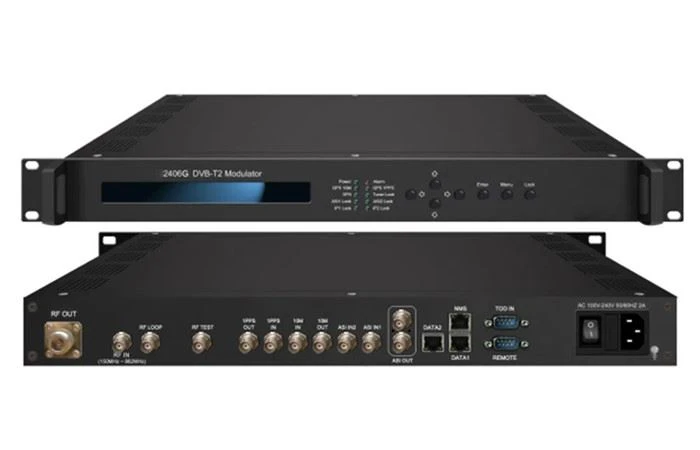

Bộ điều biến SFT2406G DVB-T /T2 là sản phẩm mới của chúng tôi được phát triển tuân thủ tiêu chuẩn DVB-T / T2. Với công nghệ điều chế tiên tiến, bộ điều biến này có thể sử dụng hiệu quả các tài nguyên phổ mặt đất và giúp cung cấp tín hiệu đáng tin cậy cho các thiết bị cố định, di động và di động. So với DVB-T, dung lượng kênh được tăng 30% theo ngưỡng tương tự với tỷ lệ tiếng ồn (CNR). Hơn nữa, thiết bị này có thể được nâng cấp và điều khiển thông qua hệ thống mạng, cho phép nó được sử dụng rộng rãi trong việc thiết lập mạng phát sóng kỹ thuật số và cung cấp tín hiệu tốt cho phòng thí nghiệm khoa học và DVB-T / T2 STB.

Tính năng của Digital DVB-T2 Modulator

* Tuân thủ đầy đủ tiêu chuẩn EN302 755 và EN300 744

* Cổng đầu vào 2ASI

* 2 đầu vào IP qua giao thức UDP

* Đầu vào / vòng lặp 10MHz, đầu vào / vòng lặp 1PPS

* DVB-T/T2 RF ra trong một thiết bị

* Hỗ trợ PLP đơn

* Hỗ trợ MISO và SISO

* Hỗ trợ chế độ mạng MFN

* Hỗ trợ pre-distortion kỹ thuật số phi tuyến tính (DPD)

* Bộ dao động tinh thể nhiệt độ không đổi, độ ổn định cao tới 0,1ppm

* Hỗ trợ bỏ qua PID và vượt qua (tùy chọn)

* Thao tác bàn phím và màn hình LCD

* Hệ thống quản lý mạng web

Đặc điểm kỹ thuật củaBộ điều biến DVB-T2 kỹ thuật số

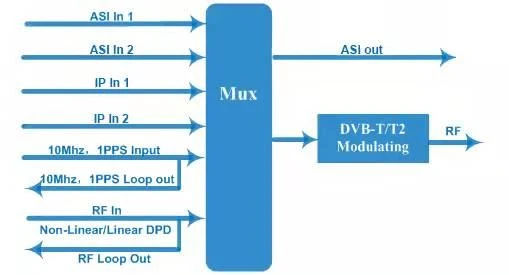

Nhập	Đầu vào TS trên 2 cổng ASI và 2 cổng IP (UDP)
	Đầu vào và vòng lặp đồng hồ tham chiếu 10MHz, giao diện BNC
	Đầu vào và vòng lặp 1PPS, giao diện BNC
Multiplexing (okhẩu phần)	PID tối đaRemapping	128 đầu vào cho mỗi kênh
	Chức năng	Pid remapping (tự động hoặc thủ công)
		Điều chỉnh PCR chính xác
		Tự động tạo bảng PSI/SI
Modulation	DVB-T2	Chuẩn	EN302 755
		Chế độ	Chế độ A: single-PLP;
		PLPChòm sao	QPSK,16QAM, 64QAM, 256QAM(Bình thường hoặc xoay)
		Bài đăng L1Chòm sao	BPSK, QPSK, 16QAM, 64QAM
		Chiều dài FEC	Ngắn (16K), Bình thường (64K)
		Tỷ lệ FEC	1/2, 3/5, 2/3, 3/4, 4/5, 5/6
		Mô hình thí điểm	PP1 - PP8
		Khoảng thời gian bảo vệ	1/128, 1/32, 1/16, 19/256, 1/8, 19/128, 1/4
		Chế độ FFT	1k, 2k, 4k8k, 16k, 32k (bình thường hoặc mở rộng)
		Băng thông	5MHz, 6MHz, 7MHz, 8MHz
		Chế độ Net	MFN
	DVB-T	Chuẩn	EN300 744
		FFT	2K, 8K
		Băng thông	5MHz, 6MHz, 7MHz, 8MHz
		Chòm sao	QPSK, 16QAM, 64QAM
		Khoảng thời gian bảo vệ	1/4, 1/8, 1/16, 1/32
		FEC	1/2, 2/3, 3/4, 5/6, 7/8
		Chế độ Net	MFN
RF Ra	Kết nối	Loại N, 50ΩImpedance
	Phạm vi RF	150 ~ 999Mhz, bước 1hz
	Mức đầu raATT	-15 ~+5 dBm, bước 0,1db
	MER	> 43db
	VaiMức	>56dB
Hệ thống	Màn hình LCD, bàn phím và quản lý mạng web
	Hỗ trợ nâng cấp phần mềm qua mạng
Tổng quát	Thuyên giảm(WLH)	482mm×410mm×44mm
	Nhiệt độ	0~45°C(hoạt động), -20 ~ 80°C(lưu trữ)
	Cung cấp điện	AC 220V±10%,50/60Hz
