Bộ điều chế truyền hình cáp kỹ thuật số Qam

Điều này có 16 kênh ghép kênh, 16 kênh xáo trộn và 16 kênh điều chế QAM (DVB-C) và hỗ trợ đầu vào tối đa 1024 IP thông qua cổng GE và 16 đầu ra sóng mang không liền kề qua giao diện đầu ra RF.

Gửi yêu cầu

Giơi thiệu sản phẩm

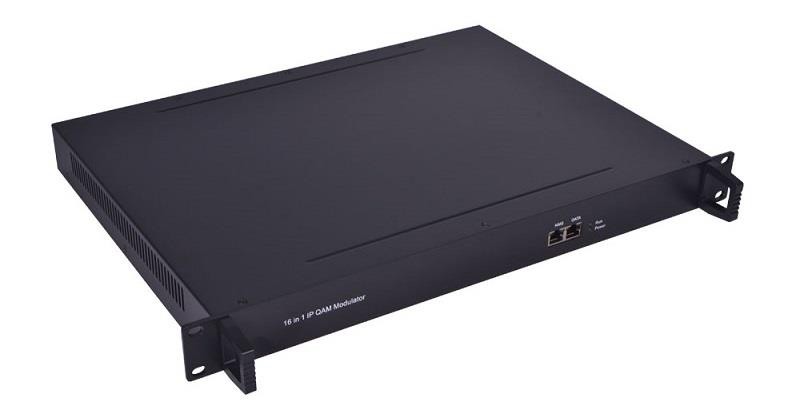

SFT3316 Bộ điều chế Mux-Scrambled là một thiết bị tất cả trong một điều biến Mux-scrambled. Bộ điều chế Qam truyền hình cáp kỹ thuật số này có 16 kênh ghép kênh, 16 kênh xáo trộn và 16 kênh điều chế QAM (DVB-C) và hỗ trợ đầu vào tối đa 1024 IP thông qua cổng GE và 16 đầu ra sóng mang không liền kề qua giao diện đầu ra RF.

Đặc điểm

Đầu vào 1.2 GE, giao diện SFP

2.Supports tối đa 1024 kênh TS qua UDP / RTP, unicast và multicast, IGMP v2 \ v3

3.Max 840Mbps cho mỗi đầu vào GE

4.Hỗ trợ quản lý mạng dựa trên web

5.Supports RS (204.188) mã hóa

6.Supports lên tới 180 PIDS ánh xạ lại trên mỗi kênh

8. Hỗ trợ hệ thống xáo trộn chung DVB (ETR289), tiêu chuẩn simulcrypt ETSI 101 197 và

ETSI 103 197

9. Hỗ trợ 16 TS ghép kênh hoặc xáo trộn trên đầu ra UDP / RTP / RTSP

10.16 đầu ra sóng mang QAM không liền kề, tuân thủ DVB-C (EN 300 429) và ITU-T J.83 A / B

Thông số

Đầu vào	Đầu vào	Đầu vào IP 512 × 2, 2 Cổng Ethernet 100 / 1000M (SFP)
	Giao thức vận tải	TS qua UDP / RTP, unicast và multicast, IGMP V2 / V3
	Tốc độ truyền	Tối đa 840Mbps cho mỗi đầu vào GE
Mux	Kênh đầu vào	1024
	Kênh đầu ra	16
	PID tối đa	180 mỗi kênh
	Chức năng	Ánh xạ lại PID (tự động / tùy chọn thủ công)
		Điều chỉnh PCR chính xác
		Bảng PSI / SI tự động tạo
Tranh giành Thông số	CA sim tối đa	4
	Tiêu chuẩn tranh giành	ETR289, ETSI 101 197, ETSI 103 197
	Kết nối	Kết nối cục bộ / từ xa
Điều chế Thông số	Kênh QAM	16 tàu sân bay không liền kề
	Tiêu chuẩn điều chế	EN300 429 / ITU-T J.83A / B
	Tỷ lệ biểu tượng	5.0 ~ 7.0Msps, bước 1ksps
	Chòm sao	16, 32, 64, 128, 256QAM
	FEC	RS (204, 188)
Đầu ra RF	Giao diện	Cổng đầu ra được gõ 1 F cho 16 sóng mang, trở kháng 75Ω
	Phạm vi RF	50 ~ 960 MHz, bước 1kHz
	Trình độ đầu ra	-20dBm ~ + 10dBm (87 ~ 117dbLV), bước 0,1dB
	MER	40dB
	ACLR	-60 dBc
Đầu ra TS	Đầu ra 16 IP qua UDP / RTP / RTSP, unicast / multicast, 2 Cổng Ethernet 100 / 1000M
Hệ thống	Hỗ trợ phần mềm quản lý mạng (NMS)
Chung	Phân loại	482mm × 410mm × 44mm
	cân nặng	3kg
	Nhiệt độ	0 ~ 45ºC (công việc), -20 ~ 80ºC (Lưu trữ)
	Nguồn cấp	AC 100V-220 V ± 10%, 50 / 60Hz, AC 220 ± 10%, 50 / 60Hz
	Tiêu dùng	15,4W
