Cáp quang ADSS

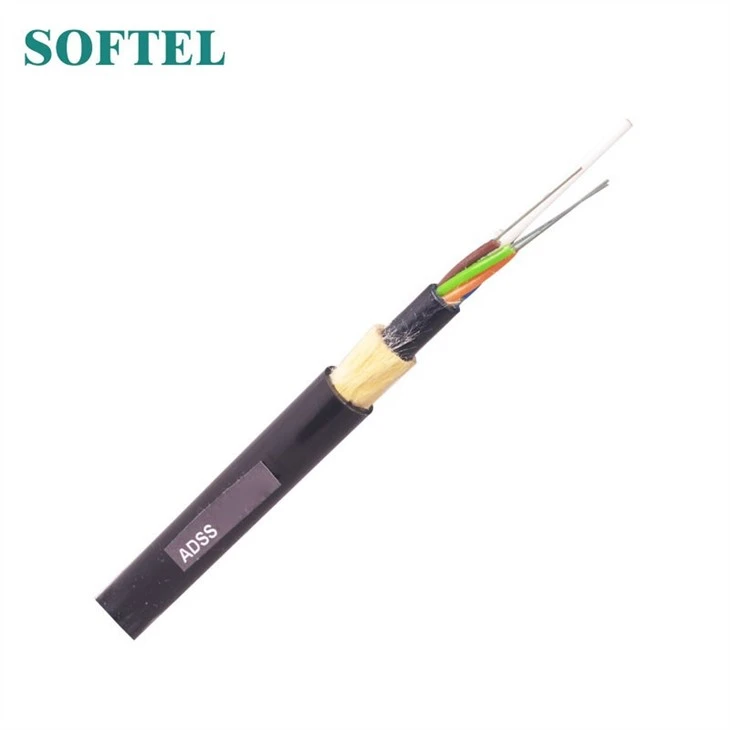

Cáp quang ADSS là kiểu ống rời, cáp quang với thành phần cường độ trung tâm FRP

Gửi yêu cầu

Giơi thiệu sản phẩm

Cáp quang ADSS

ADSS Optical Fiber Cable

Tổng quan về sản phẩm của cáp quang ADSS

Cấu trúc ống lỏng lẻo, đầy thạch ống, các phần tử (ống và chất độn khi cần thiết) được bố trí xung quanh bộ phận cường độ trung tâm phi kim loại, sợi polyester được sử dụng để liên kết lõi cáp, băng cản nước quấn lõi cáp, sợi aramid gia cố, 1 lớp vỏ ngoài bằng sợi ripcordand PE.

Sự miêu tả

Cáp 1.ADSS bị mắc kẹt trong ống lỏng. Các sợi, 250μm, được định vị thành một ống lỏng làm bằng chất dẻo có mô đun cao. Các ống được làm đầy bằng một hợp chất làm đầy chịu nước.

2.Các ống (và bộ đệm) được bện quanh FRP (Nhựa gia cường sợi) như một bộ phận cường độ trung tâm phi kim loại thành một lõi cáp nhỏ gọn và hình tròn.

3.Sau khi lõi cáp được lấp đầy bằng hợp chất làm đầy. nó được bao phủ bởi lớp vỏ mỏng bên trong PE (polyetylen).

4.Sau khi lớp sợi aramid bện được áp dụng trên vỏ bọc bên trong như bộ phận tăng cường độ bền, cáp được hoàn thiện với vỏ bọc bên ngoài PE hoặc AT (chống theo dõi).

ADSS Optical Fiber Cable 2

Bộ khuếch đại sợi quang GG; mã tubecolorcủaCáp quang ADSS

Không	1	2	3	4	5	6
Màu sắc	Màu xanh da trời	trái cam	màu xanh lá	nâu	Đá phiến	trắng
Không	7	8	9	10	11	12
Màu sắc	Đỏ	Đen	Màu vàng	màu tím	Hồng	Aqua

ADSS Optical Fiber Cable 3

Thông số sản phẩm của cáp quang ADSS

SN	Mục	Đơn vị	Giá trị
1	Số lượng sợi	đếm	24
2	Số lượng sợi trên mỗi ống	đếm	6
3	Cấu trúc cáp	đếm	1+6
4	Độ dày của vỏ ngoài	mm	Danh nghĩa 1.7
5	Đường kính cáp (± 5%)	mm	11.0
6	Trọng lượng cáp (± 10%)	kg / km	88
7	Tăng áp tối đa cho phép	N	4000
8	Lòng ngắn hạn	N / 100mm	1000
9	Span	m	≤100
10	Tốc độ gió	km / h	60~140
11	Độ dày của băng	mm	0
12	Cài đặt chùng xuống	%	≥1.0

Đặc trưng:

1. Có thể được cài đặt mà không cần tắt nguồn
2. Hiệu suất AT tuyệt vời. Cảm ứng tối đa tại điểm hoạt động của vỏ bọc AT có thể đạt đến 25kV
3. Trọng lượng nhẹ và đường kính nhỏ giúp giảm tải do băng và gió cũng như tải trọng lên tháp và phần nâng
4. Chiều dài nhịp lớn và nhịp lớn nhất trên 1000m
5. Hiệu suất tốt về độ bền kéo và nhiệt độ
6. Tuổi thọ thiết kế là 30 năm

7. Tình trạng thực tế của đường dây điện trên không được xem xét đầy đủ khi thiết kế cáp ADSS.

8.Đối với đường dây trên không dưới 110kV áp dụng vỏ bọc ngoài PE.

9.Đối với đường dây bằng hoặc trên 110kV. AT lớp vỏ bên ngoài được áp dụng.

10.Thiết kế tinh tế về số lượng aramid và quy trình buộc dây có thể đáp ứng nhu cầu trên nhiều nhịp khác nhau.

Ứng dụng

1. Ứng dụng trên không ngoài trời
2. Hệ thống truyền tải điện áp thấp (≤12 kV)
3. Đường sắt& Tuyến đường cột viễn thông
4. Thuê bao& Mạng lưới khu vực địa phương
5. Giọng nói, dữ liệu, video& hệ thống hình ảnh

Gói cáp quangADSS

package of ADSS Optical Fiber Cable
