OTDR sợi



Máy đo độ phản xạ miền thời gian quang học (OTDR) thu thập và phân tích thông tin về tán xạ ngược và ánh sáng phản xạ truyền trong sợi quang, dựa trên nguyên lý tán xạ ngược ánh sáng và phản xạ Fresnel, để biết độ dài, tổn thất, điểm lỗi, tổn thất phản xạ ánh sáng, mất đầu nối, v.v. . Nó là một công cụ thiết yếu để xây dựng, triển khai và bảo trì cáp quang.

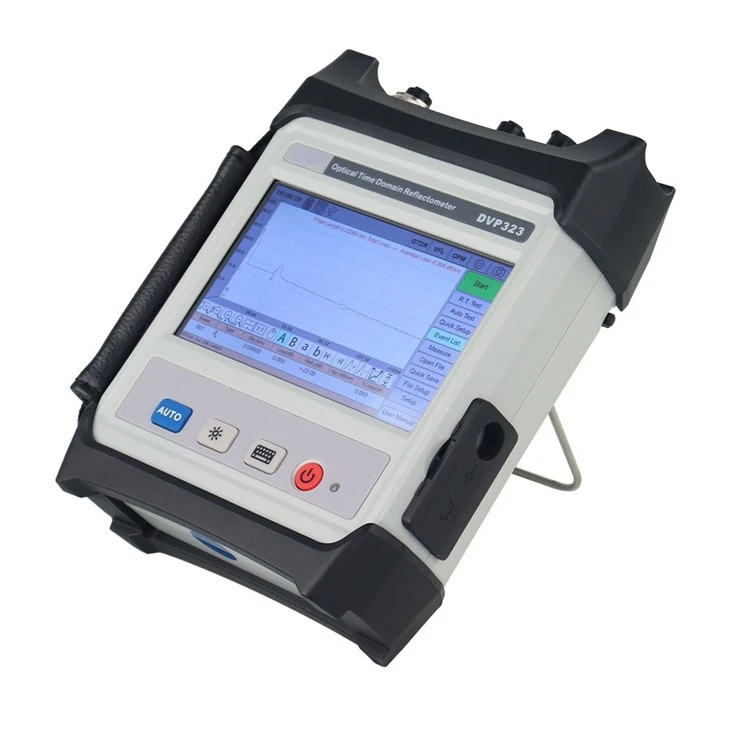

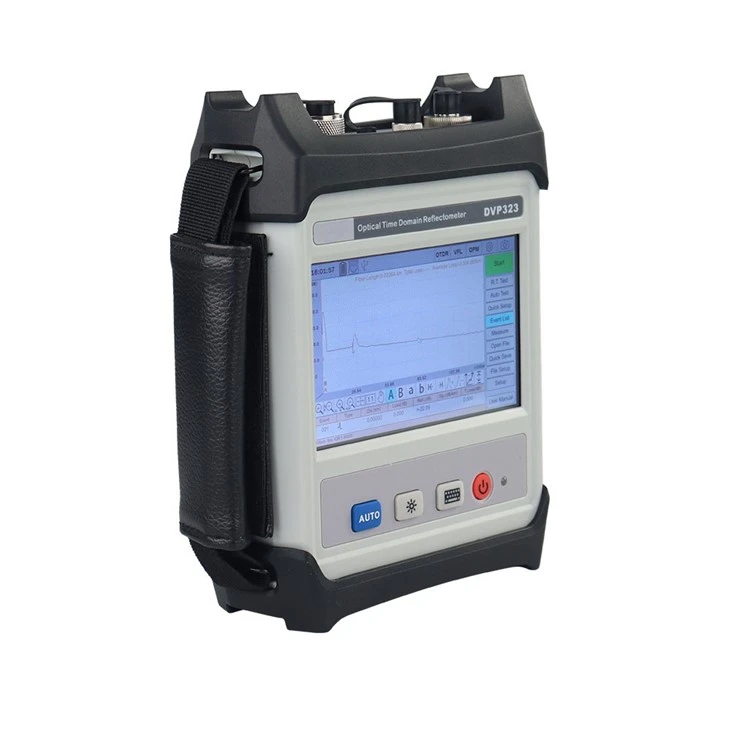

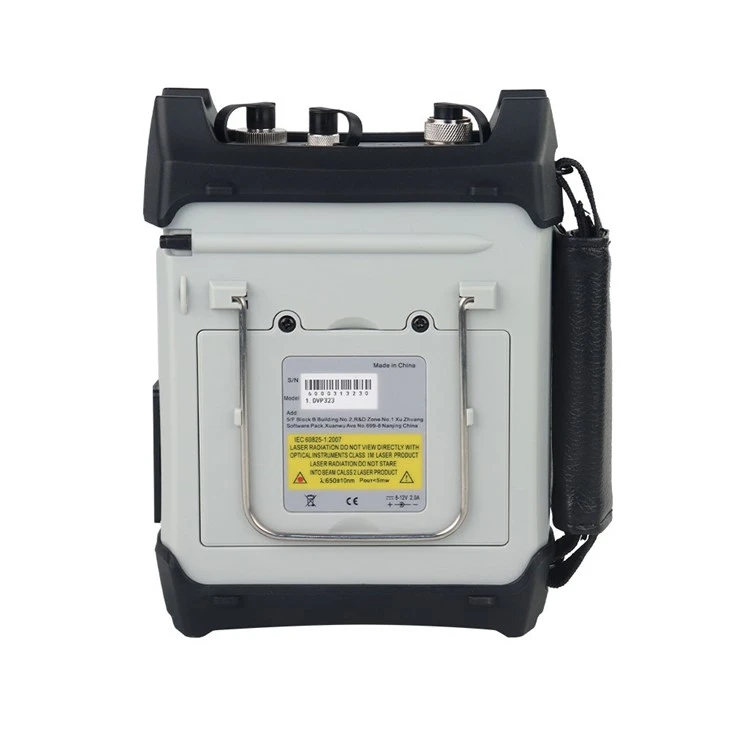

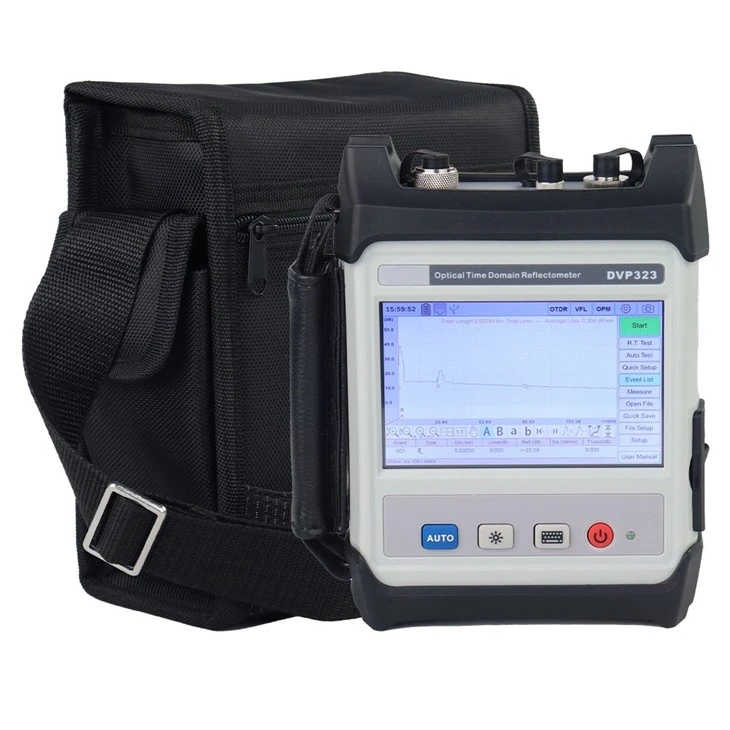

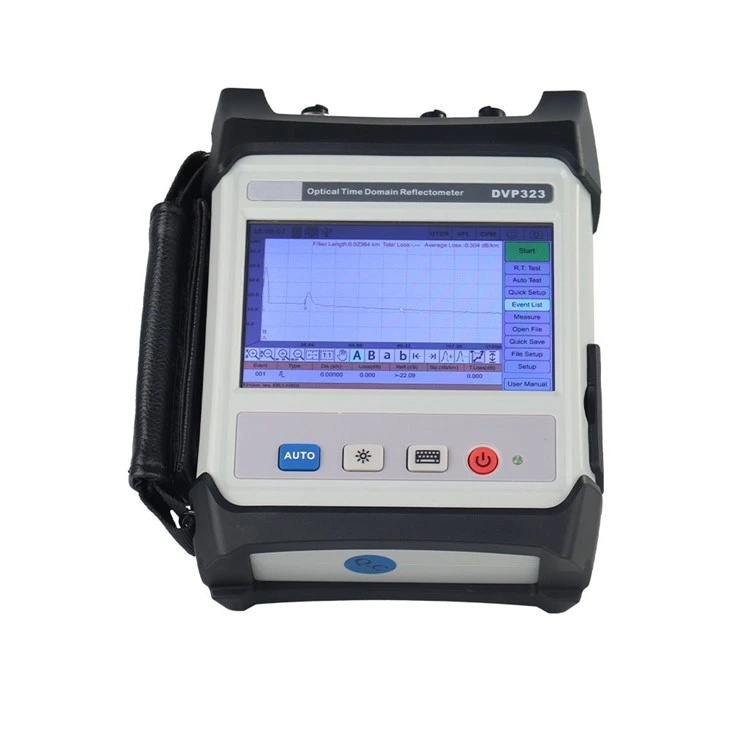

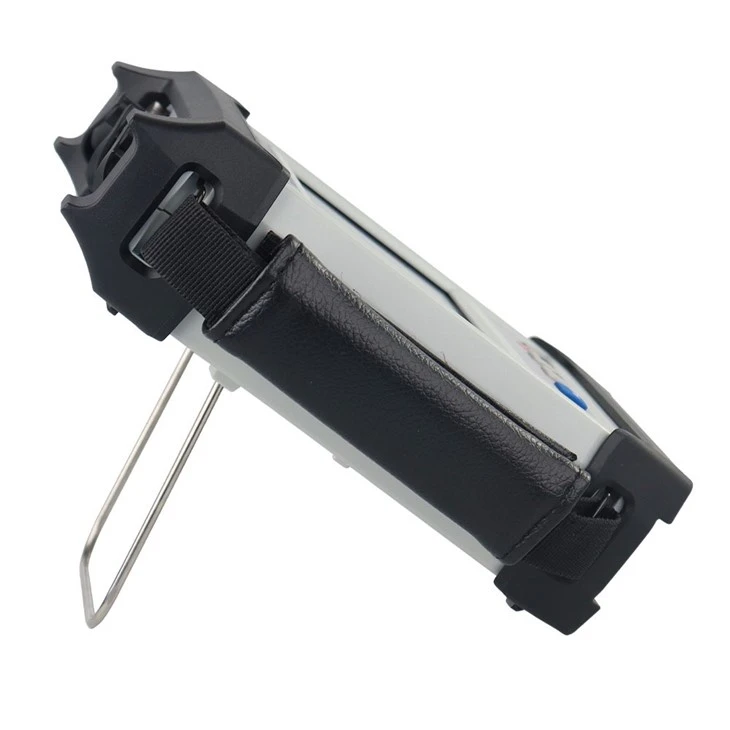

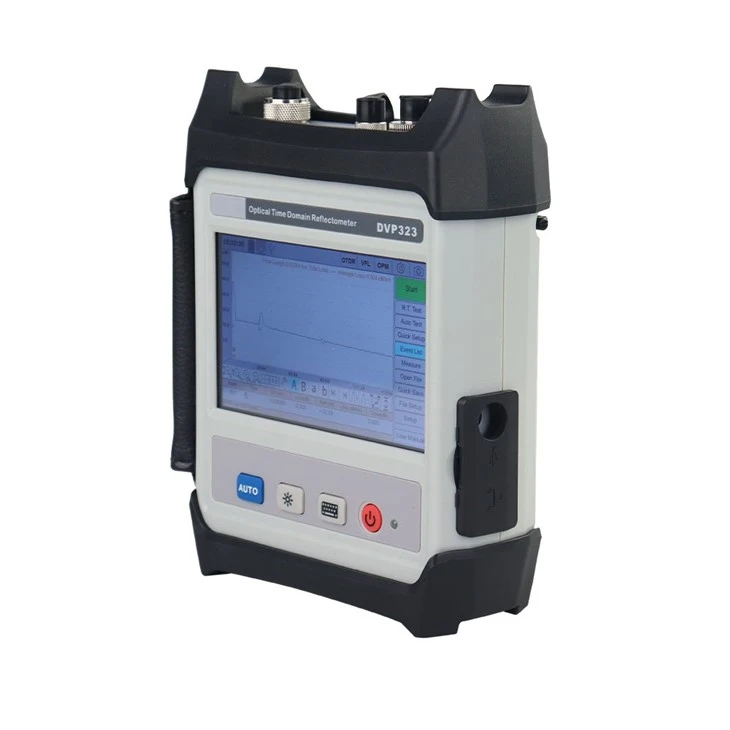

Dòng DVP323 là một OTDR di động hiệu suất cao được giới thiệu vào năm 2017. Dòng sản phẩm này áp dụng một số kỹ thuật mới như màn hình cảm ứng và phân tích thời gian thực. Giao diện được tối ưu hóa giúp thao tác thuận tiện hơn. Trong khi đó OPM và VFL là phụ kiện tiêu chuẩn. Nó là công cụ tốt nhất để xây dựng, triển khai và bảo trì sợi.





Đặc trưng



Màn hình cảm ứng 5 inch, độ phân giải mảng điểm cao 800×480

Thiết kế cấu trúc nhỏ gọn, nhẹ hơn, mỏng hơn và nhỏ hơn

Hiệu suất khoảng cách ngắn vượt trội; vùng chết sự kiện tối thiểu 0,8m; vùng chết suy giảm tối thiểu 4m

Hỗ trợ dải động 28dB đến 36dB cho các nhu cầu ứng dụng khác nhau

Thiết kế UE tiện lợi và nhanh chóng

Hỗ trợ OPM và VFL

Hoàn thiện các giao diện dữ liệu như LAN, USB, v.v.



Đặc điểm kỹ thuật



Người mẫu	Bước sóng (nm)		Dải động (dB)	Vùng chết sự kiện (m)	Vùng chết suy giảm (m)
DVP323	1310±20/1550±20		34/32	<3m	<25m
Khoảng cách (Km)		5m{1}}km
Độ rộng xung (ns)		5NS~20μS(5NS, 10NS, 20NS, 50NS, 100NS, 200NS, 500NS, 1μS, 2μS, 5μS, 10μS, 20μS)
Thời gian đo		do người dùng xác định (liên kết thông minh), với chức năng đo thời gian thực
Độ chính xác khoảng cách (m)		±(1m +0.001%×range + độ phân giải lấy mẫu)
Độ chính xác suy giảm		±0.05dB/dB
Giới hạn tổn thất (dB)		0,01dB
Độ phân giải tổn thất (dB)		0.001dB
Độ phân giải lấy mẫu (m)		0.1m
Điểm lấy mẫu		128000
Lưu trữ dữ liệu		3000 mặt hàng



Các chỉ số khác

loại LCD	Màn hình LCD màu TFT 5 inch
Bộ chuyển đổi laser	FC/PC, SC/PC (tùy chọn)
Giao diện	USB
Ắc quy	thời gian sạc pin Li-ion có thể sạc lại tích hợp<4 hours working time >8 giờ
Quyền lực	Đầu vào AC : 100~240V , 600mA , 50/60Hz Đầu ra DC : 12.0V , 2A
Nhiệt độ hoạt động	0 độ -40 độ
nhiệt độ bảo quản	-20 độ -70 độ
độ ẩm tương đối	<80%
cân nặng	<1kg
kích thước (mm)	147mm×190mm×62mm
