Khắc phục sự cố thường gặp của đầu thu quang
Các lỗi của bộ thu quang có thể được chia đại khái thành ba loại: một là lỗi nguồn điện, hai là lỗi định tuyến cáp quang và thứ ba là lỗi thiết bị quang. Ba phần này được kết nối với nhau trong toàn bộ hệ thống truyền dẫn quang. Dù bộ phận nào bị hỏng cũng sẽ khiến trạm quang không có tín hiệu, hoặc đôi khi không có tín hiệu, tín hiệu rất thấp. Sau đây là phân tích và xử lý một số lỗi thường gặp;
Lỗi 1: Người dùng bên dưới trạm quang đôi khi báo tín hiệu đôi khi không tồn tại.
Phân tích và xử lý; Đầu tiên, hãy kiểm tra tình trạng nguồn điện, kiểm tra điểm cấp nguồn 220V đến nguồn điện 60V và nguồn cấp cho đầu thu quang. Tất cả các đầu nối ở đoạn này của đường dây phải được kiểm tra cẩn thận. Khi đầu nối tiếp xúc kém một chút, có thể xảy ra hiện tượng Đánh lửa tạo ra lớp oxy, làm tăng điện trở tiếp xúc và sau đó khiến bộ thu quang hoạt động không liên tục. Lúc này, ngay cả khi tín hiệu đang hoạt động thì chất lượng vẫn rất kém. Thứ hai, kiểm tra nối đất của trạm quang. Nếu không nối đất hoặc nối đất kém hoặc để quá gần dây hở, sau một thời gian dài tích tụ, tĩnh điện mạnh cũng sẽ tích tụ trên sợi thép, điều này cũng sẽ gây ra lỗi tín hiệu trong trạm quang. Bây giờ và sau đó.
Lỗi 2: Nguồn điện của trạm quang bình thường nhưng tín hiệu đầu ra rất thấp hoặc không có tín hiệu.
Phân tích và xử lý; khi gặp tình huống này, trước tiên hãy hỏi về điều kiện tín hiệu của các trạm quang khác do bộ phát quang đầu cuối mang theo. Nếu tín hiệu của các trạm quang khác cũng rất yếu hoặc không có tín hiệu thì hãy kiểm tra bộ phát trong phòng máy tính và trạng thái hoạt động của các thiết bị đầu cuối, nếu thiết bị đầu cuối bình thường thì cần kiểm tra đường cáp quang từ điểm nhánh của trạm quang đến đầu cuối xem có bị hư hỏng do tác động bên ngoài hay không. Nếu môi trường định tuyến cáp quang rất phức tạp hoặc đường ống ngầm được đặt thì không thể kiểm tra bằng mắt và cần phải sử dụng các dụng cụ kiểm tra để đánh giá. Ví dụ; sử dụng chức năng phát hiện điểm dừng của OTDR để tìm vị trí thực tế của điểm dừng và khắc phục sự cố.
Lỗi 3, trạm quang có đầu ra nhưng tín hiệu yếu.
Phân tích và xử lý; phát hiện từ đầu trước đến trạm quang, theo biểu đồ sau khi phát hiện OTDR, tìm vị trí thực tế của cáp quang có độ suy giảm lớn trên biểu đồ và kiểm tra xem có đường kính vòng của cáp quang gần đó do đường dây gây ra hay không bị va đập hoặc móc vào trở nên nhỏ hơn, thậm chí sợi cáp quang còn bị xoắn. Lỗi này thường chỉ cần khôi phục cáp quang về trạng thái ban đầu và tín hiệu có thể trở lại bình thường.
Lỗi 4, bộ thu quang không có đầu ra RF.

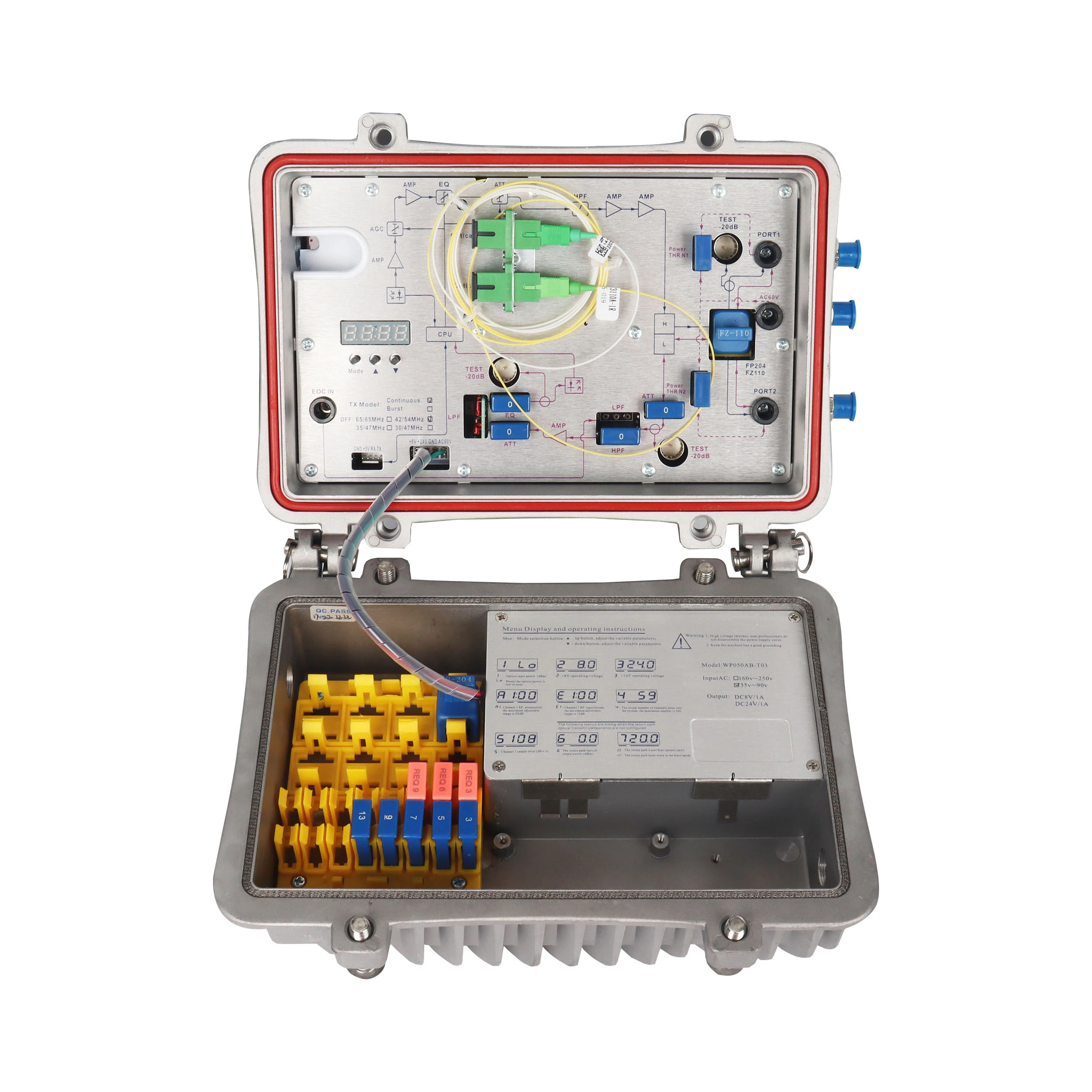

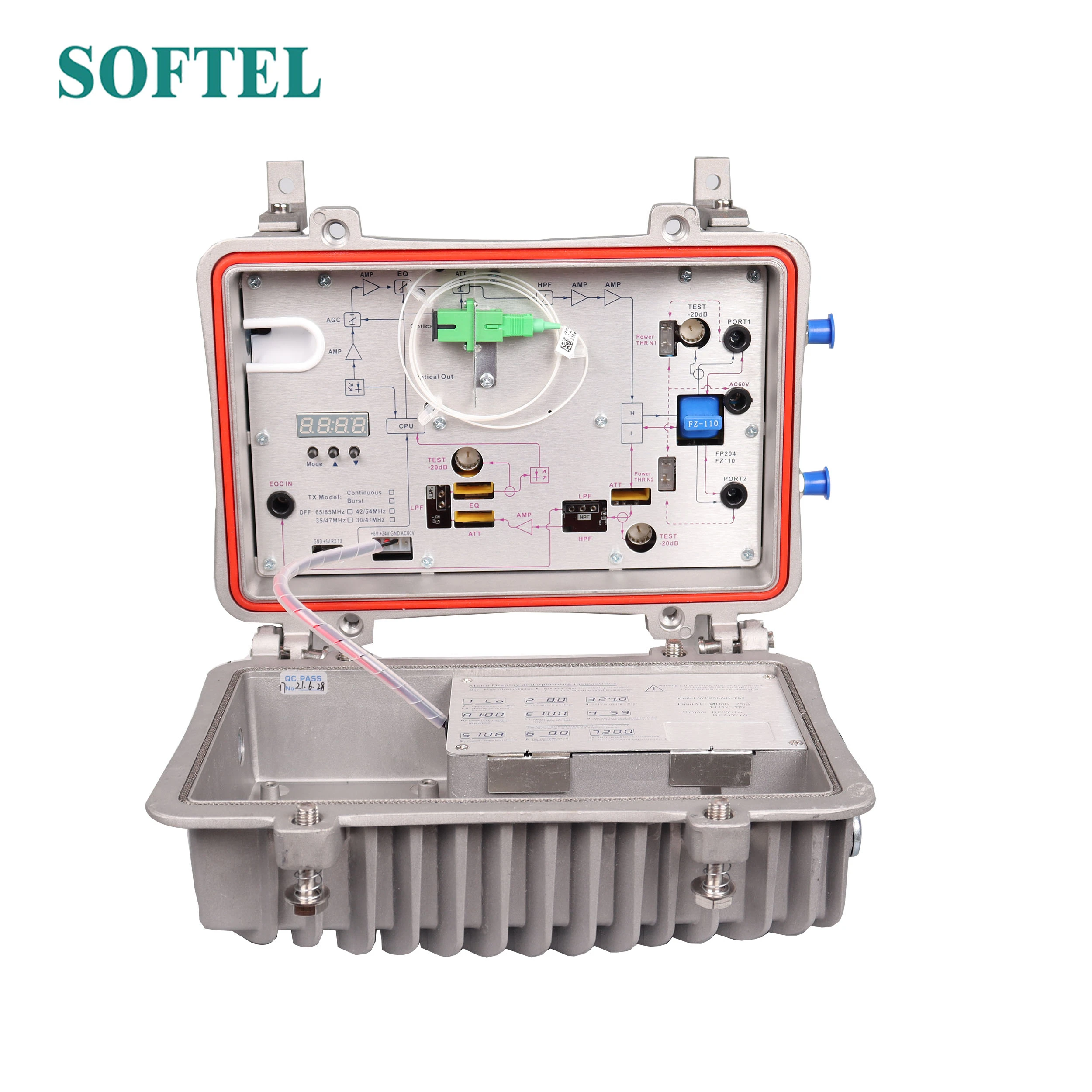

Phân tích và xử lý; Sau khi kiểm tra sợi quang, định tuyến và đường cấp nguồn đều bình thường, cần kiểm tra lại chính bộ thu quang. Trước hết bạn hãy bật đầu thu quang lên xem có nước vào không, có mùi khét hay không. Bởi vì, khi đầu thu quang đi vào hoặc ngấm vào nước, khi nhiệt độ bên trong và bên ngoài máy thay đổi, những giọt nước nhỏ sẽ hình thành bên trong máy, dễ gây đoản mạch trên bảng mạch và gây ra tia lửa điện. Lúc này, thỉnh thoảng sẽ có tín hiệu phát ra, sau một thời gian, các linh kiện điện tử sẽ cháy hết và không có tín hiệu nào cả. Sau đó kiểm tra công suất thu quang và tình trạng chuyển đổi quang điện. Bộ thu quang dòng TR có chỉ báo cảnh báo mất tín hiệu đầu vào quang. Khi đèn sáng nghĩa là công suất đầu vào thấp hơn -6,5dBm. Sử dụng đồng hồ vạn năng để kiểm tra giá trị công suất đầu vào của tín hiệu đầu vào quang ở mức 5V/mW. Tiếp theo, kiểm tra nguồn điện trong bộ thu quang. Đôi khi mô-đun thu quang hoạt động bình thường nhưng mô-đun khuếch đại tín hiệu điện không hoạt động, do đường dây DC cung cấp cho mô-đun khuếch đại bị lỗi. Loại hỏng hóc này thường xảy ra do kết nối DC giữa phần trên và phần dưới bị dập khi siết chặt vỏ hoặc vít vỏ không siết chặt khiến nước lọt vào gây đoản mạch và cháy mạch.
Lỗi 5, mức đầu ra của bộ thu quang thấp.
Phân tích và xử lý; ba tình huống có thể xảy ra khi mức đầu ra của bộ thu quang thấp;
[1] Cả tín hiệu cao và thấp đều kém. Những lý do chính cho loại thất bại này là; 1. Đầu APC sợi quang tiếp xúc kém hoặc bị bẩn; 2. Điện trở của chiết áp hoặc bộ phận điều chỉnh khuếch đại trở nên lớn hơn hoặc chất lượng không tốt; 3. Hiệu suất của mô-đun bộ khuếch đại suy giảm.
[2] Tín hiệu cao cấp là bình thường và tín hiệu cấp thấp kém. Nguyên nhân chính dẫn đến hiện tượng này là do tiếp xúc kém do quá trình oxy hóa và ăn mòn của cổng đầu ra, plug-in điều chỉnh độ lợi và cân bằng. Và do mạch hở của thiết bị cân bằng.
[3] Tín hiệu cấp thấp là bình thường và tín hiệu cấp cao kém. Nguyên nhân chính là: hiệu suất của mô-đun khuếch đại kém, giá trị Q của thiết bị lõi từ tần số cao giảm và các bộ phận bên trong của máy quang bị ảnh hưởng bởi độ ẩm. Độ kín của máy thu quang loại trường cần được kiểm tra thường xuyên để ngăn chặn sự xâm nhập của nước mưa.
Lỗi 6, tín hiệu đầu ra của bộ thu quang tạo ra sự điều biến lẫn nhau và nhiễu moiré.
Phân tích và xử lý; Nguyên nhân là do mức tăng bên trong quá cao, mức đầu ra quá tải, tụ điện tách rời hoặc không hợp lệ và khả năng che chắn kém. Nó có thể được thực hiện bằng cách thay thế bộ phận cân bằng và tụ điện tách rời. Nếu nó không hợp lệ, mô-đun bộ khuếch đại cần được thay thế.
Lỗi 7, mức đầu ra của bộ thu quang không ổn định.
Phân tích và xử lý: Hầu hết nguyên nhân của loại lỗi này là do phích cắm bị lỏng và tiếp xúc kém. Các mối hàn của một số linh kiện liên quan yếu, không được hàn, khối ổn áp, module khuếch đại, plug-in khuếch đại và các linh kiện điện trở-điện dung liên quan có hiệu suất kém, làm việc không ổn định,… khiến tín hiệu đầu ra dao động.
Lỗi 8: Sau khi đầu thu quang bị sét đánh, mức đầu ra thấp.
Phân tích và xử lý; khi đường dây bên ngoài bị sét đánh thường gây hư hỏng nguồn điện của bộ thu quang. Các bộ phận dễ bị hư hỏng là cột chống sét, máy biến áp, tụ lọc, khối ổn áp và các linh kiện khác. Lỗi gây ra mức đầu ra thấp là do tắc nghẽn kênh tín hiệu hoặc đoản mạch. Kiểm tra mức đầu ra của mô-đun chuyển đổi quang điện BGE887BO. Khi công suất quang đầu vào là -1dB (1310nm), mức này phải ở khoảng 70dB. Sau khi cân bằng và suy giảm, mô-đun khuếch đại công suất đầu vào BGY785A, mức chân đầu ra của mô-đun khuếch đại là 98dB, được kết nối với ghế F thông qua đầu ra phân phối, tháo bảng lõi và thấy rằng đường kết nối giữa đầu ra F chỗ ngồi và mạng lưới phân phối bị cháy, lớp cách điện của cuộn dây phân phối bị cháy và chập điện. Quấn lại cuộn dây phân phối, hàn điểm đứt của bảng mạch, máy quang hoạt động trở lại bình thường.
Lỗi 9, tín hiệu đầu ra của bộ thu quang không ổn định và thay đổi không đều.
Phân tích và xử lý; đầu tiên hãy kiểm tra thiết bị phát và nhận ánh sáng. Loại bỏ nguyên nhân của thiết bị. Theo khảo sát của người dùng, sau một cơn gió mạnh thường xảy ra hiện tượng thăng trầm này. Theo phân tích tình hình; điểm lỗi có nhiều khả năng nằm ở hộp nối. Kiểm tra dọc theo dây chuyền thì phát hiện có hộp nối treo lơ lửng, lắc lư nhiều khi gió lớn. Mở ra kiểm tra thì thấy các kẹp bấm cáp trong hộp bị lỏng, cáp quang có thể xoay, sợi quang tuột ra khỏi khe và bị quấn vào vít cố định trung tâm. Khi cáp quang ở hai đầu hộp quay, sợi quang quấn trên vít trung tâm sẽ giãn ra và thay đổi giống như một lò xo, đồng thời lực suy giảm của sợi quang tăng lên gây mất ổn định tín hiệu. Nhấn lại cáp quang và cuộn sợi quang, mức đầu ra của máy quang là bình thường.
