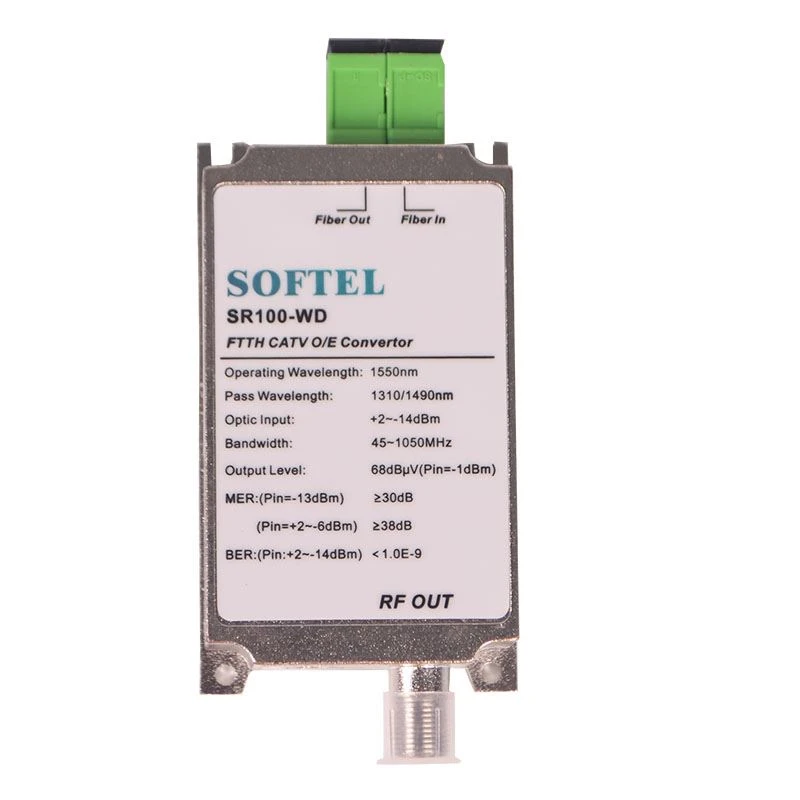

Nút quang thụ động FTTH
Đặc trưng
1. Không cần nguồn điện
2. Băng thông làm việc 45 ~ 1050MHz
3. Mức đầu ra=68dBμV (Pin=-1dBm)

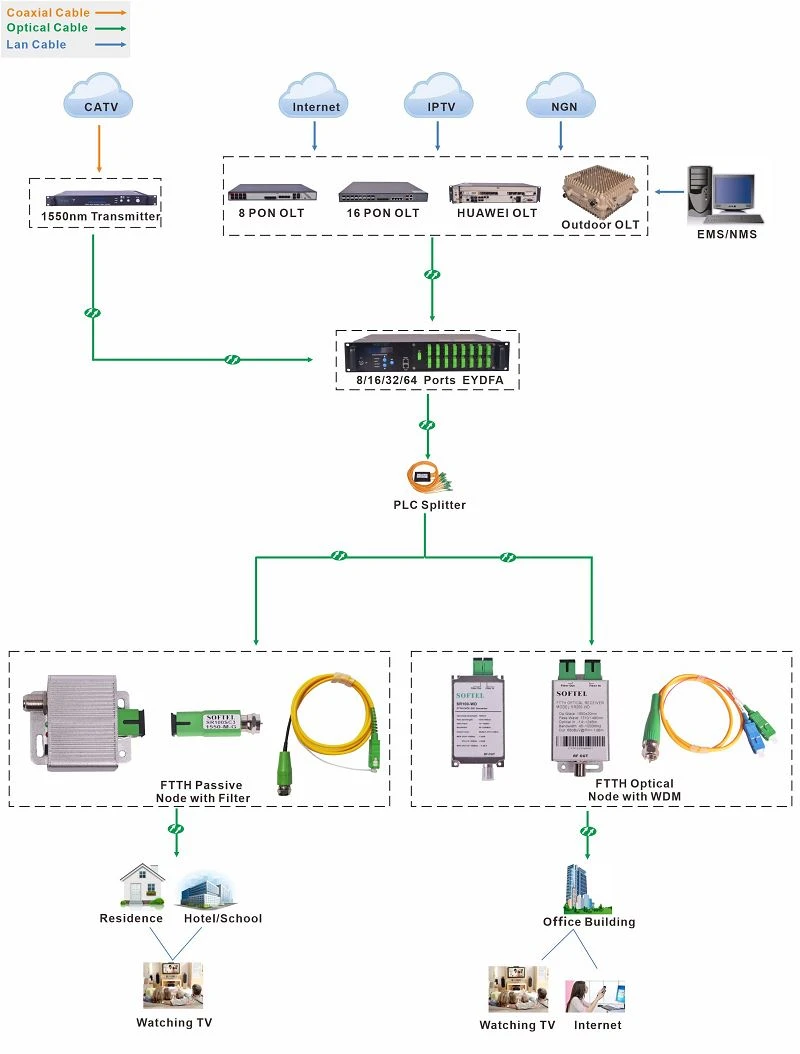

Các ứng dụng
1. CATV FTTH
2. Tích hợp ba mạng
3. FTTH PON
Tính năng quang học | Tính năng quang học | Bài học | Mục lục | Phần bổ sung |
Bước sóng làm việc CATV | (nm) | 1260~1620 | SR100 |
1540~1563 | SR100 / WF |
Cách ly kênh | (dB) | ≥40 | 1550nm& 1490nm |
Tính xác thực | (A/W) | ≥0.85 | 1310nm |
≥0.9 | 1550nm |
Nhận điện | (dBm) | +2~-14 |
|
Mất mát trở lại quang học | (dB) | ≥55 |
|
Đầu nối sợi quang |
| SC / APC | SR100-SC |
| FC / APC | SR100-FC |
Tính năng RF | Băng thông làm việc | (MHz) | 45 ~ 1050MHz |
|
Trình độ đầu ra | (dBμV) | & gt; 68 | TV kỹ thuật số (Pin=-1dBm) |
Trả lại mất mát | (dB) | ≥14 | 47 ~ 862 MHz |
Trở kháng đầu ra | (Ω) | 75 |
|
Số cổng đầu ra |
| 1 |
|
Kết hợp RF |
| F-Female |
|
Truyền hình kỹ thuật số | OMI | (%) | 4.3 |
|
MER | (dB) | ≥38 | Pin=-1dBM |
≥30 | Pin=-13dBm |
BER |
| & lt; 1.0E-9 | Pin: +2 ~ -14dBm |
Tính năng chung | Nhiệt độ làm việc | (℃) | -20~+55 |
|
Nhiệt độ lưu trữ | (℃) | -40~85 |
|
Nhiệt độ làm việc tương đối | (%) | 5~95 |
|
Kích thước (W) × (D) × (H) | (mm) | 23×53×12 | Loại A (Loại men) |
Ф13×28 | Loại B (Loại sợi) |
50×88×22 | Loại C (Loại hộp) |
