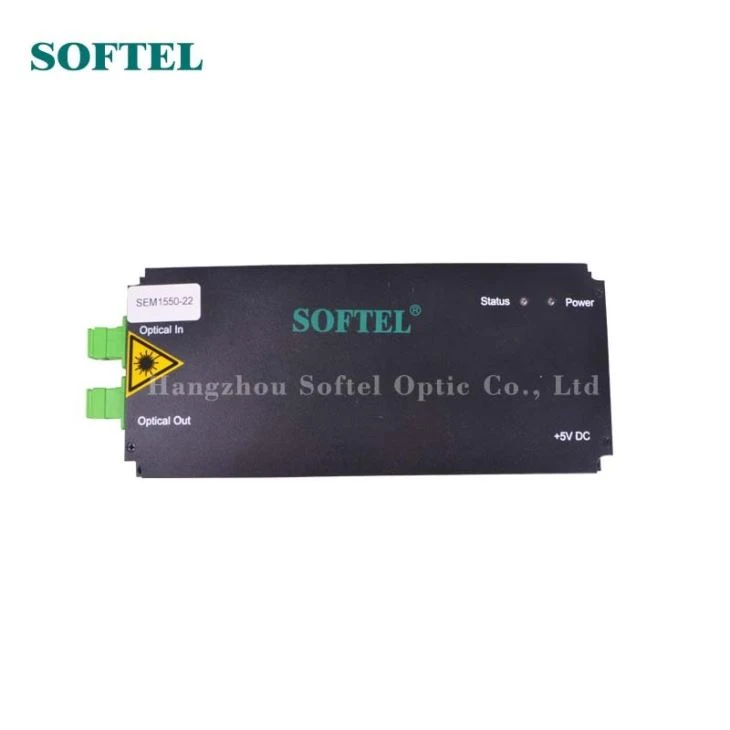

EDFA nhỏ

Mini EDFA SEM1550 là Mô-đun EDFA Series 1550nm của SOFTEL. Nó sử dụng laser bơm JDSU hoặc Oclaro. Đầu ra tối đa là 23dBm.

Gửi yêu cầu

Giơi thiệu sản phẩm

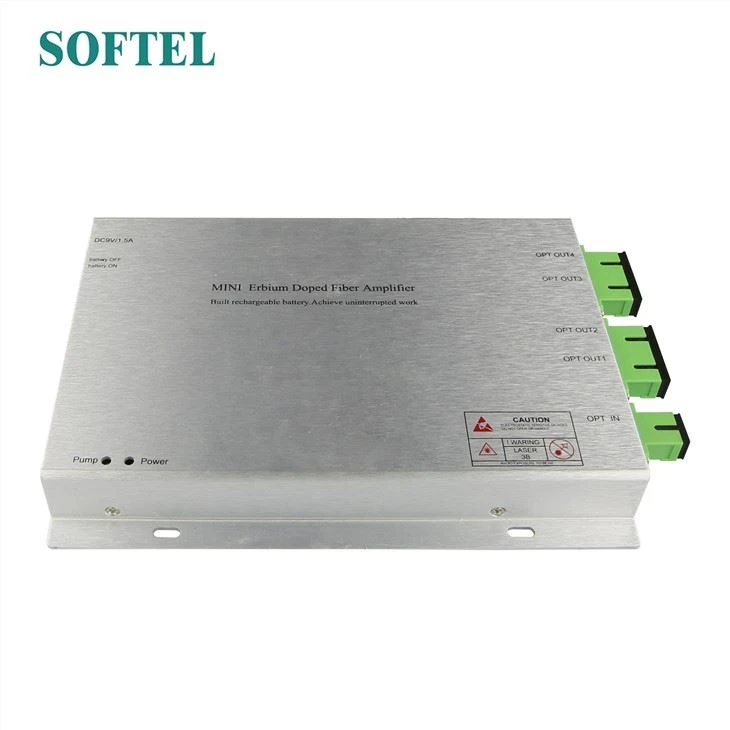

EDFA nhỏ

Đặc trưng:

1. Nó thông qua JDSU hoặcOclarobơm laser.

2. Nó thông qua sợi OFS.

Quy trình sản xuất 3.SMT làm cho nó có kích thước nhỏ, tiêu thụ điện năng thấp nhưng độ ổn định cao.

4.Micromonitor PCB được sử dụng.

Phạm vi điều chỉnh 5.Output là -4dbm đến +0.5dbm.

Sơ đồ của EDFA mini

Gim lại công việc được giao

Mã PIN #	Tên	Sự miêu tả	Ghi chú
1	+5V	Nguồn cung cấp +5V
2	+5V	Nguồn cung cấp +5V
3	+5V	Nguồn cung cấp +5V
4	+5V	Nguồn cung cấp +5V
5	dự trữ	Không có kết nối
6	dự trữ	Không có kết nối
7	Tcase_alarm	Báo động=Nhiệt độ trường hợp cao @ vượt quá giới hạn trên của nó; Đầu ra
8	Lop_alarm	Mất cảnh báo công suất đầu ra, Báo động=Công suất đầu ra @ cao dưới giới hạn dưới; Đầu ra
9	L_pump_alarm	Báo động=Cao @ hoặc là dòng bơm vượt quá giới hạn trên của nó; Đầu ra
10	T_pump_alarm	Báo động=Cao @ hoặc nhiệt độ bơm vượt quá giới hạn trên của nó; Đầu ra
11	Cài lại	Đặt lại=Thấp; Bình thường=Cao
12	+5V	Cung cấp +5V
13	GND	Đất
14	GND	Đất
15	GND	Đất
16	GND	Đất
17	GND	Đất
18	RS232-TX	Tốc độ 9600 baud; Đầu ra
19	LOS_alarm	Mất cảnh báo tín hiệu đầu vào, Báo động=Công suất đầu vào @ cao dưới giới hạn cài đặt thấp hơn; Đầu ra
20	dự trữ	Không có kết nối
21	EN_DIS	EN=High @ tất cả các máy bơm đều bật; EN=Thấp @ tất cả các máy bơm đều tắt; Đầu vào
22	RX 232-RX	Tốc độ 9600 baud; đầu vào
23	dự trữ	Không có kết nối
24	+5V	Cung cấp +5V
25	GND	Đất
26	GND	Đất

Thông số
