Bảng vá sợi quang

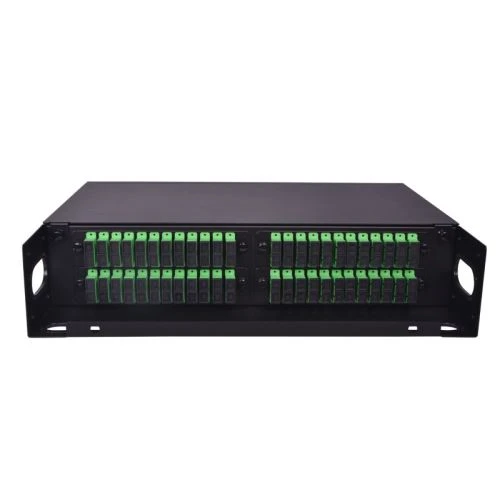

Bảng vá cáp quang 144 lõi là giải pháp tuyệt vời để quản lý các kết nối phức tạp của cáp quang mật độ cao. Cấu trúc chất lượng cao, độ bền và thiết kế dễ sử dụng khiến nó trở thành thiết bị cần phải có đối với các nhà quản lý mạng viễn thông.

Gửi yêu cầu

Giơi thiệu sản phẩm

144 LõiBảng vá sợi quang

Tính năng của Bảng vá sợi quang 144 lõi

1. Thép tấm 1,5mm cho vỏ chắc chắn

2. Chiều cao lắp đặt của 1 đơn vị mỏng

3. Ray trượt ổ bi có cữ chặn dương

4. Thiết kế trượt dễ dàng sử dụng để vá các đầu nối

5. Mặt trước có bản lề dễ dàng lật lại và cố định bằng tủ khóa gắn vào

6. Các yên cáp gắn phía trước để quản lý jumper

7. Có thể quản lý cả mối nối và đầu cuối

8. Kệ lắp ráp sẵn với nhiều cấu hình

9. Có thể bao gồm bảng điều khiển cho tối đa 72 144đầu cuối SC

10. Khay nối mật độ cao chứa tối đa 24 sợi trong một khay

11. Vỏ nhựa trong suốt để bảo vệ các sợi vải.

12. 4 yên sợi được tích hợp sẵn để cuộn và lưu trữ sợi đệm chặt 900um.

13. Có khả năng lưu trữ lên đến 3 mét sợi đệm chặt 900 μm cho mỗi bộ chuyển đổi

14. Thiết kế khóa gắn vào, dễ dàng thay đổi bảng chuyển đổi để vá các đầu nối khác nhau

15. Vòng đệm cao su có thể tháo rời cho phép lắp đặt đường trục sợi được kết thúc trước, bảo vệ cáp và giảm thiểu sự tích tụ bụi

16. Bộ phụ kiện bao gồm dây buộc cáp, vít gắn tai và ống quấn xoắn ốc

Các thông số của ODF sợi quang 144 cổng

Người mẫu	Kích thước (mm)	Tối đa. Năng lực cốt lõi	khay nối	Trọng lượng (kg)
ODF-A	480x310x43.5	48 LC, 24 SC	12, 24	4.8
ODF-B	480x310x43.5	48 LC, 24 SC	12, 24	5
ODF-C	485x320x(60-180)	192LC, 96SC	12, 24	/
ODF-D	485x270x(43-240)	192LC, 96SC	Khay nối tích hợp 12 lõi	/
ODF-E	485x310x43.5	72 LC, 36 SC, 24 FC	12, 24	3.5
ODF-F	480x310x43.5	72 LC, 36 SC, 24 FC	12, 24	5
ODF-G 1U	480x310x43.5	120LC	băng MPO	/
ODF-G 4U	480x310x17.5	288LC	MPO cassette, 12, 24 khay nối	/

Bảng vá cáp quang là một thiết bị phần cứng được sử dụng để kết cuối, sắp xếp và quản lý cáp quang. Nó cho phép truy cập dễ dàng vào cáp mạng, giúp việc sửa chữa, thay thế và bảo trì mạng cáp quang trở nên dễ dàng hơn. Bảng vá thường bao gồm một khung kim loại hoặc nhựa, với bộ điều hợp cáp quang được gắn ở một bên và các phụ kiện quản lý cáp quang ở bên kia. Bộ điều hợp cho phép cắm cáp quang, trong khi các phụ kiện quản lý cáp giữ cho cáp ngăn nắp, được bảo vệ và cố định ở đúng vị trí.

Bảng vá lỗi có nhiều kích cỡ khác nhau, từ 12 đến 144 cổng, tùy thuộc vào độ phức tạp của mạng. Bảng vá lỗi cáp quang 144 là bảng mật độ cao lý tưởng cho việc lắp đặt viễn thông quy mô lớn. Nó cung cấp một vị trí tập trung để quản lý nhiều kết nối cáp quang, đồng thời giúp giảm thiểu sự lộn xộn của cáp và tối đa hóa hiệu quả không gian. Hơn nữa, nó mang lại sự linh hoạt trong việc định tuyến cáp và đơn giản hóa việc theo dõi cáp, giúp xác định các đoạn bị lỗi và khắc phục chúng dễ dàng hơn.

Bảng vá sợi quang 144 được làm bằng vật liệu chất lượng cao mang lại độ bền và tuổi thọ cao. Chúng được thiết kế để chịu được các điều kiện môi trường khắc nghiệt và lý tưởng để sử dụng trong môi trường công nghiệp khắc nghiệt. Chúng cũng dễ cài đặt, vận hành và bảo trì. Với bảng vá lỗi cáp quang 144, mạng viễn thông có thể đạt được hiệu suất, độ tin cậy cao và chất lượng dịch vụ được cải thiện, điều này rất cần thiết cho hoạt động kinh doanh cạnh tranh.
