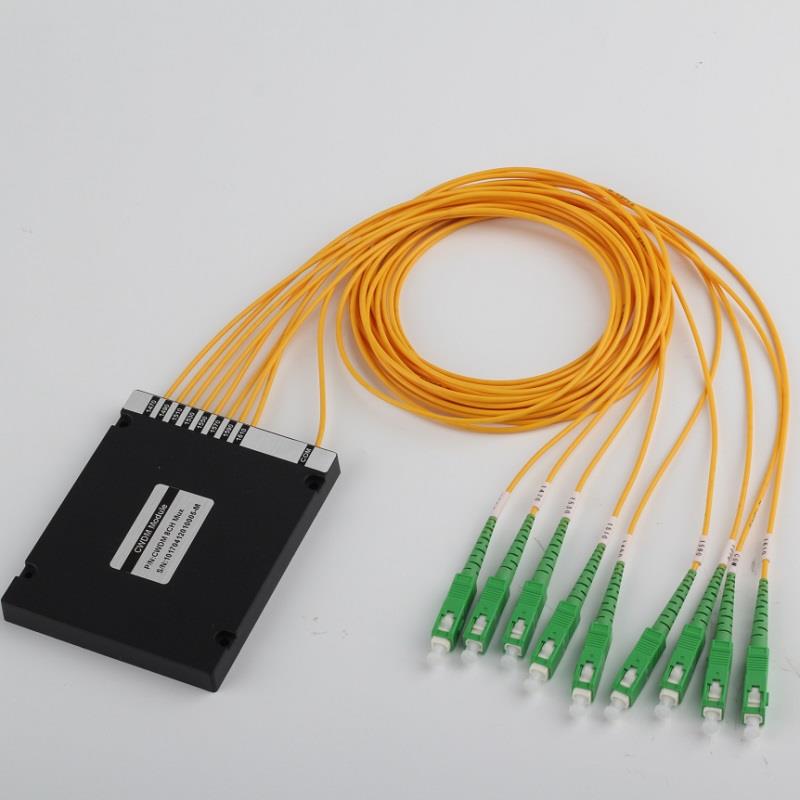

Ghép kênh bước sóng
Ghép kênh bước sóng
Ghép kênh phân chia bước sóng thô (CWDM) là việc sử dụng Bộ ghép kênh sợi quang với các bước sóng khác nhau của tín hiệu ánh sáng được ghép thành một sợi quang duy nhất để truyền
Nét đặc trưng
Nó có tổn thất phân cực thấp, cô lập bước sóng cao và mất chèn thấp.
Các ứng dụng
Nó được hoan nghênh cho Hệ thống CWDM, PON Networks và Liên kết CATV.
Thông số kỹ thuật của Ghép kênh bước sóng
Thông số | Đơn vị | Thông số kỹ thuật |
Bước sóng hoạt động | bước sóng | 1260 ~ 1650 |
Bước sóng trung tâm | bước sóng | 1310 |
Băng thông | bước sóng | (λC – 7.4) ~ (λC + 7.4) |
Dải phản chiếu | bước sóng | 1260 ~ (C - 12.6) và (λC 12.6) ~ 1620 |
Ripple trong Passband | dB | ≤ 0.20 |
Truyền cách ly trong dải phản chiếu | dB | ≥ 30 |
Mất chèn đỉnh trong băng thông | dB | ≤ 0.70 |
Phản xạ cô lập trong Passband | dB | ≥15 |
Biến đổi mất chèn trong dải phản xạ | dB | ≤0.50 |
Phân cực phụ thuộc mất trong băng thông | dB | ≤ 0.05 |
Hệ số thay đổi nhiệt trong bước sóng trung tâm | chiều / ° C | ≤ 3.0 |
Nhiệt độ hoạt động | °C | - 5 ~ + 70 |
Nhiệt độ bảo quản | °C | - 40 ~ + 85 |
Kích thước gói | mm | Ống thép 5,5x38 |
loại trình kết nối | SC / APC |
