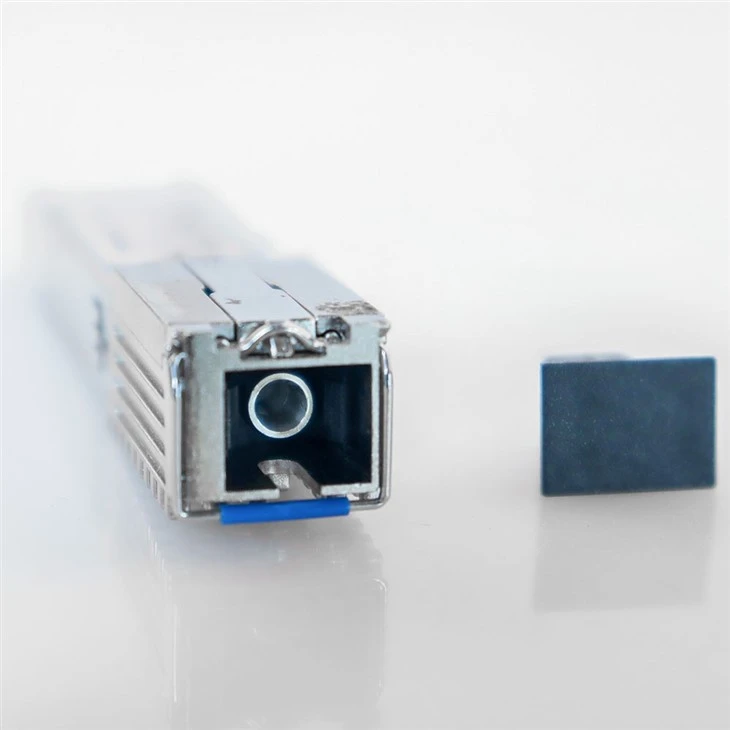

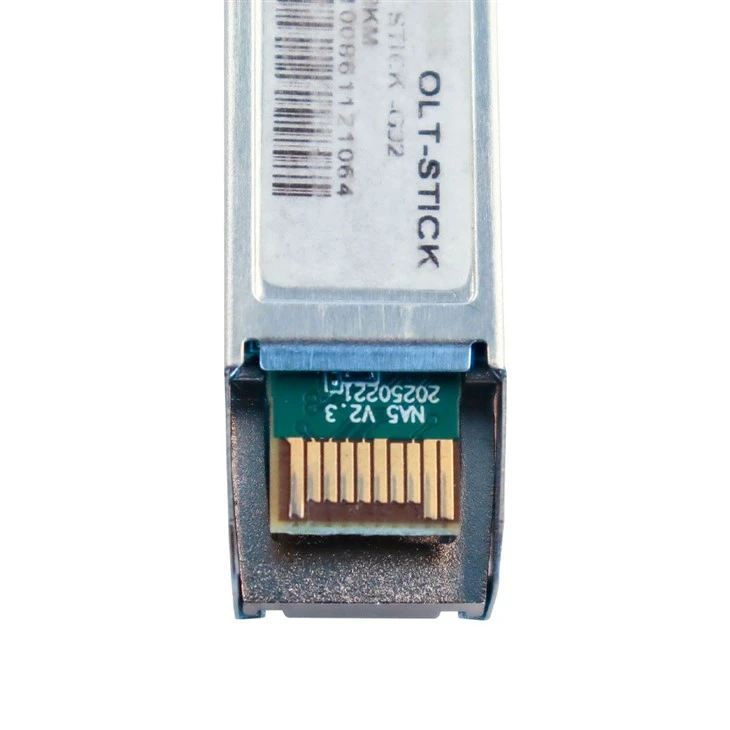

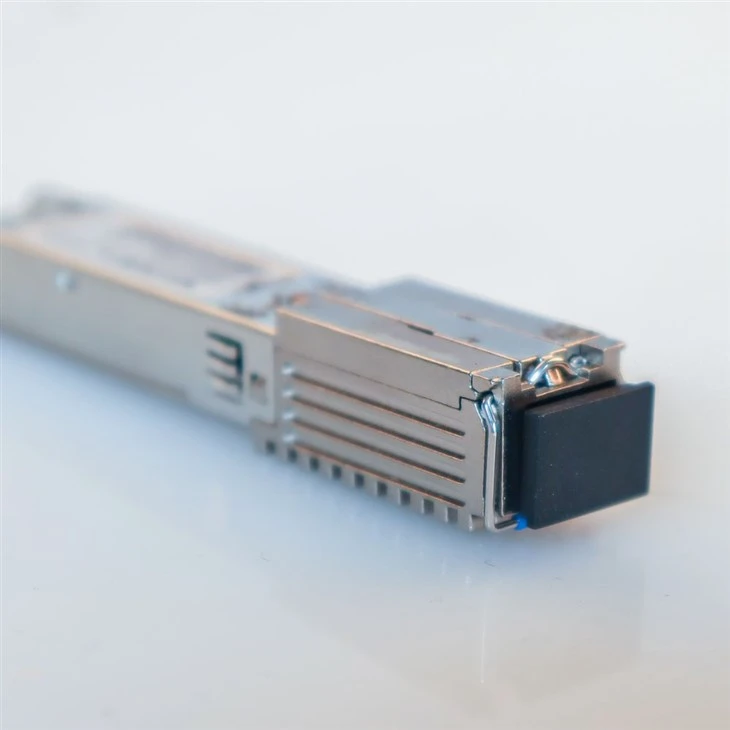

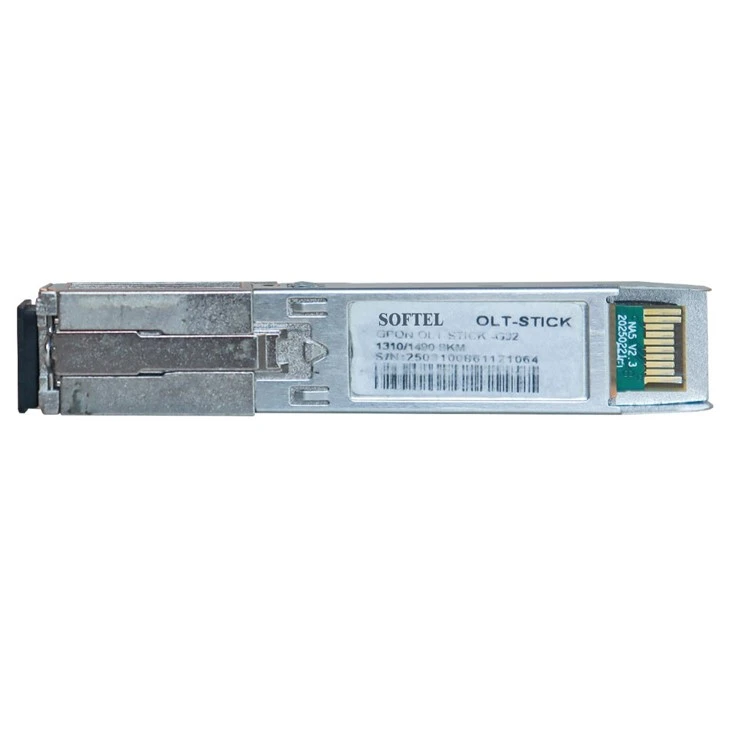

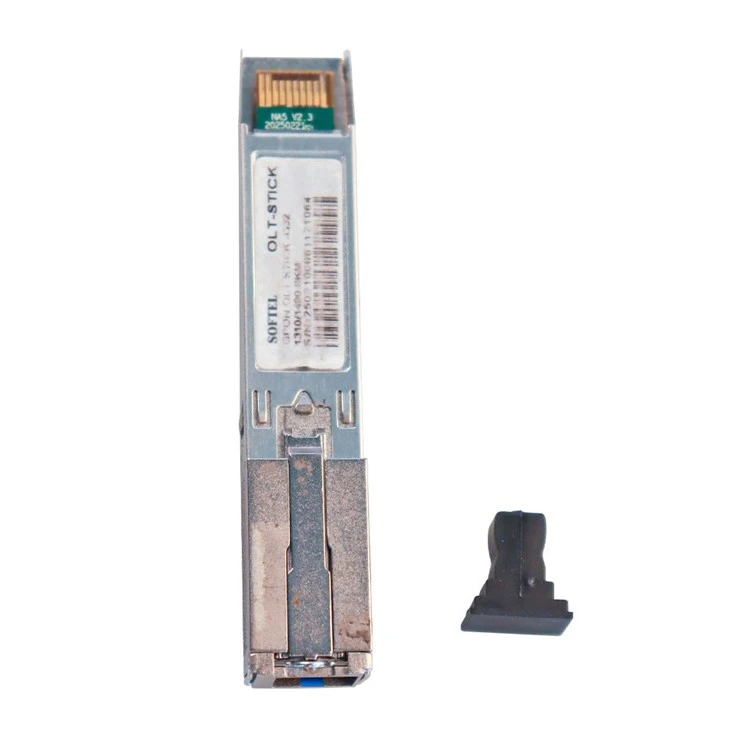

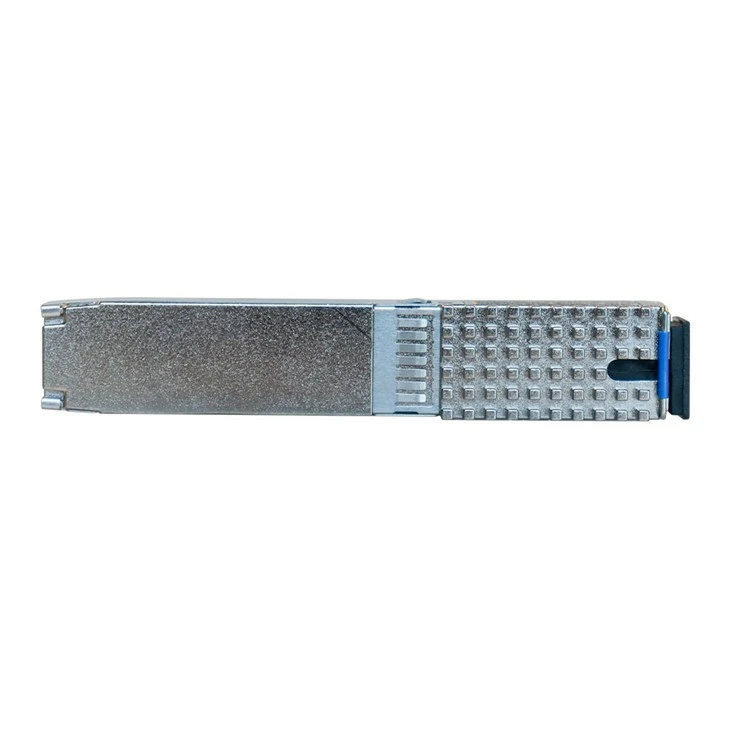

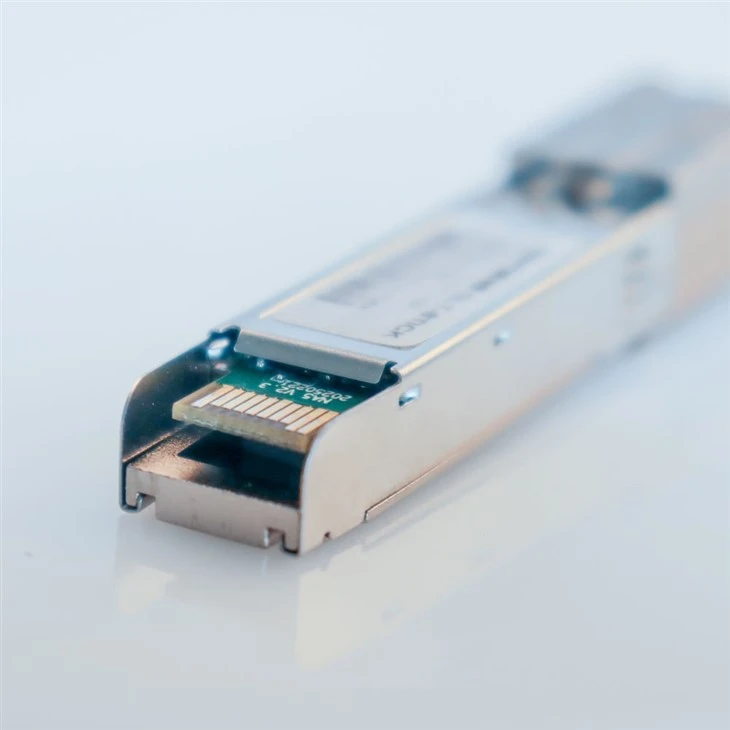

Bộ thu phát thanh GPON OLT

Bộ thu phát thanh XGS-PON ONU



Bộ thu phát thanh XGS-PON ONU là Thiết bị đầu cuối mạng quang (ONT) có gói có thể cắm hệ số dạng nhỏ-(SFP+). Thanh XGS{4}}PON ONU tích hợp chức năng thu phát quang hai chiều (tối đa 10Gbit/s) và chức năng lớp thứ 2. Bằng cách cắm trực tiếp vào thiết bị tại cơ sở của khách hàng (CPE) có cổng SFP tiêu chuẩn, thanh XGS-PON ONU cung cấp nhiều{10}}liên kết giao thức đến CPE mà không yêu cầu Nguồn điện riêng.

Máy phát được thiết kế cho sợi quang đơn mode và hoạt động ở bước sóng 1270nm. Bộ phát sử dụng đi-ốt laze DFB và hoàn toàn tuân thủ tiêu chuẩn an toàn về mắt IEC{5}}60825 và CDRH loại 1. Nó chứa các chức năng APC, một mạch bù nhiệt độ để đảm bảo tuân thủ các yêu cầu ITU-T G.9807 ở nhiệt độ vận hành.

Phần máy thu sử dụng APD-TIA được đóng gói kín (APD có bộ khuếch đại trở kháng chuyển đổi-) và bộ khuếch đại giới hạn. APD chuyển đổi năng lượng quang thành dòng điện và dòng điện được chuyển đổi thành điện áp nhờ bộ khuếch đại trở kháng chuyển đổi. Các tín hiệu vi sai được tạo ra bởi bộ khuếch đại giới hạn. APD-TIA được ghép nối AC với bộ khuếch đại giới hạn thông qua bộ lọc thông thấp.

Thanh XGS-PON ONU hỗ trợ hệ thống quản lý ONT phức tạp, bao gồm các chức năng cảnh báo, cung cấp, DHCP và IGMP cho giải pháp IPTV độc lập tại ONT. Nó có thể được quản lý từ OLT bằng G.988 OMCI.





Tính năng sản phẩm

Bộ thu phát ONU PON XGS{0}}Sợi đơn

Chế độ phát 1270nm-máy phát 9,953 Gb/s với laser DFB

1577nm liên tục-chế độ APD 9,953Gb/s-Bộ thu TIA

Gói SFP+ với đầu nối ổ cắm SC UPC

Giám sát chẩn đoán kỹ thuật số (DDM) với hiệu chuẩn nội bộ

Nhiệt độ trường hợp hoạt động 0 đến 70 độ

+3.3Nguồn điện tách biệt V, tiêu tán điện năng thấp

Tuân thủ SFF-8431/SFF-8472/ GR-468

Tuân thủ MIL-STD-883

Tuân thủ FCC Phần 15 Loại B/EN55022 Loại B (CISPR 22B)/ VCCI Loại B

Tuân thủ tiêu chuẩn an toàn laser loại I IEC-60825

Tuân thủ RoHS-6



Phần mềmĐặc trưng

Tuân thủ ITU-T G.988 OMCI Management

Hỗ trợ các mục MAC 4K

Hỗ trợ IGMPv3/MLDv2 và 512 mục nhập địa chỉ IP multicast

Hỗ trợ các tính năng dữ liệu nâng cao như thao tác, phân loại và lọc thẻ Vlan

Hỗ trợ"Cắm-và-chạy"thông qua cấu hình và-tự động phát hiện

Hỗ trợ phát hiện ONU giả mạo

Truyền dữ liệu ở tốc độ-có dây cho tất cả kích thước gói

Hỗ trợ khung Jumbo lên tới 9840 Byte

Đặc tính quang học



Máy phát 10G
tham số	Biểu tượng	tối thiểu	Đặc trưng	Tối đa	Đơn vị	Ghi chú
Phạm vi bước sóng trung tâm	λC	1260	1270	1280	bước sóng
Tỷ lệ loại bỏ chế độ bên	SMSR	30			dB
Độ rộng phổ (-20dB)	∆λ			1	bước sóng
Công suất quang phóng trung bình	PNGOÀI	+5		+9	dBm	1
Nguồn-TẮT Nguồn quang của máy phát	PTẮT			-45	dBm
Tỷ lệ tuyệt chủng	phòng cấp cứu	6			dB
Sơ đồ dạng sóng quang	Tuân thủ ITU-T G.9807.1
Đầu thu 10G
Phạm vi bước sóng trung tâm		1570	1577	1580	bước sóng
Quá tải	PSAT	-8	-	-	dBm
Độ nhạy (BOL Full temp)	Sen	-	-	-28.5	dBm	2
Tỷ lệ lỗi bit		10E-3
Mất mức xác nhận tín hiệu	PLOSA	-45	-	-	dBm
Mất mức xác nhận tín hiệu	PMẤT	-	-	-30	dBm
Độ trễ LOS		1	-	5	dBm
Phản xạ của máy thu		-	-	-20	dB
Cách ly (1400~1560nm)		35			dB
Cách ly (1600 ~ 1675nm)		35			dB
Cách ly (1575 ~ 1580nm)		34.5			dB





Đặc tính điện

Máy phát
tham số	Biểu tượng	tối thiểu	Đặc trưng	Tối đa	Đơn vị	Ghi chú
Xoay vi sai đầu vào dữ liệu	VTRONG	100		1000	mVp-p
Trở kháng vi sai đầu vào	ZTRONG	90	100	110	Ω
Điện áp vô hiệu hóa máy phát - Thấp	VL	0	-	0.8	V
Điện áp tắt máy phát - Cao	VH	2.0	-	VCC	V
Bật thời gian liên tục	TBURST_ON	-	-	512	ns
Thời gian tắt liên tục	TBURST_OFF	-	-	512	ns
Thời gian xác nhận lỗi TX	TFAULT_ON	-	-	50	bệnh đa xơ cứng
Thời gian đặt lại lỗi TX	TFAULT_RESET	10	-	-	chúng ta
Người nhận
Xoay chênh lệch đầu ra dữ liệu		900	1000	1100	mV
Trở kháng vi phân đầu ra	RNGOÀI	90	100	110	Ω
Thời gian xác nhận mất tín hiệu (LOS)	TLOSA			100	chúng ta
Mất tín hiệu(LOS) Thời gian xác nhận lại	TMẤT			100	chúng ta
LOS điện áp thấp	VCV	0		0.4	V
LOS điện áp cao	VỒ	2.4		VCC	V
