Bộ điều chế bộ mã hóa HDMI

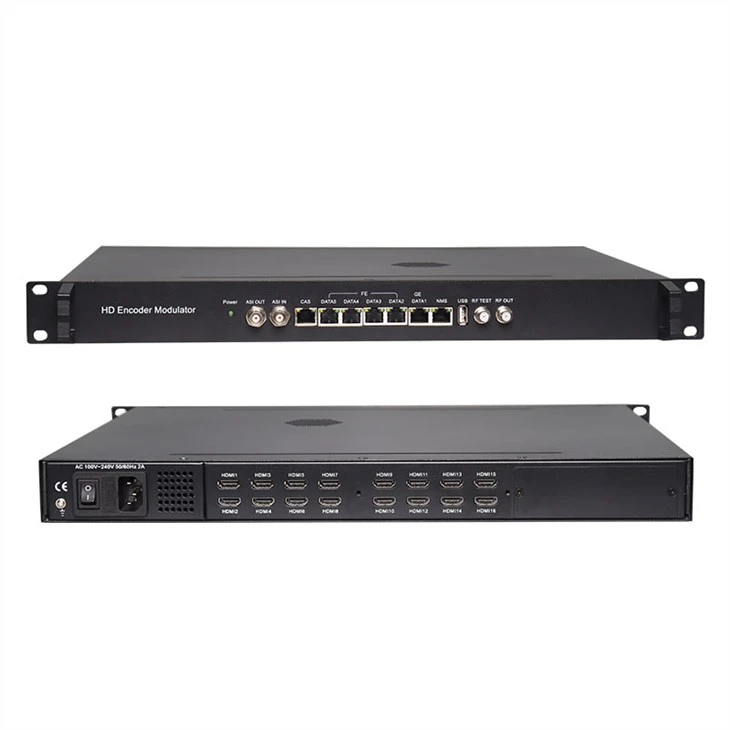

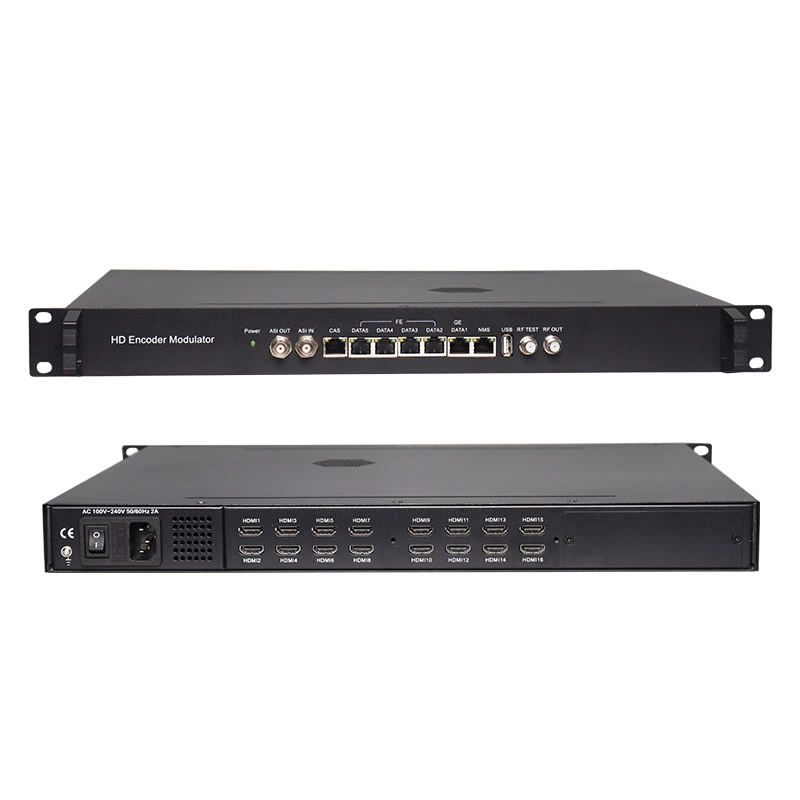

Bộ điều chế mã hóa TV kỹ thuật số SFT3536S hỗ trợ 8/16/24 đầu vào HDMI

Gửi yêu cầu

Giơi thiệu sản phẩm

Mô tả Sản phẩm

SFT3536S (bộ điều chế bộ mã hóa truyền hình kỹ thuật số) là một thiết bị tích hợp cao chuyên nghiệp bao gồm mã hóa, ghép kênh và điều chế. Nó hỗ trợ 8/16/24 đầu vào HDMI, 1 đầu vào ASI, 1 đầu vào USB payer và 128 đầu vào IP qua cổng GE.

Đặc trưng

8/16/24 đầu vào HDMI, Mã video MPEG-4 AVC / H.264
1 đầu vào ASI forre-mux
1 USB Player (Cắm ổ USB Flash với“ xxx.ts” video trong SFT3536S và phát lại nội dung một cách dễ dàng; hệ thống tệp FAT 32.)
128 IPinputoverUDPand RTPviaGE cổng
Everycarrieroutchannelprocess Maximum32IPfromtheGEport (UDP& RTPprotocol)
MPEG1LayerII, LC-AAC và HE-AAC Mã hóa âm thanh, AC3PassTh nhám Điều chỉnh chính xác
Hỗ trợ ghép kênh 12 nhóm / DVB-Cmodulation
Hỗ trợ ghép kênh 8 nhóm / DVB-T / ATSCmodulation --- Tùy chọn
Hỗ trợ ghép kênh 6 (hoặc 16) nhóm / ISDB-Điều chế --- Tùy chọn
Hỗ trợ 1 đầu ra ASI dưới dạng phản chiếu của một trong các sóng mang đầu ra RF --- Tùy chọn
Hỗ trợ 12 đầu ra MPTS IP qua UDP, RTP / RTSP– DVB-C RFout
Hỗ trợ 8 đầu ra MPTS IP qua UDP, RTP / RTSP - DVB-T / ATSC RFout
Hỗ trợ 6 (hoặc 16) đầu ra MPTS IP qua UDP, RTP / RTSP - ISDB-T RFout
Hỗ trợLOGO, Phụ đề QRcodeinsertion(Ngôn ngữ được hỗ trợ: 中文, tiếng Anh, يةعربال, ไทย,, русский, اردو, formorelanguagespleaseconsult chúng tôi…)
Hỗ trợ ánh xạ lại PID / điều chỉnh PCR chính xác / chỉnh sửa PSI / SI và chèn
Kiểm soát qua quản lý web và cập nhật dễ dàng qua web

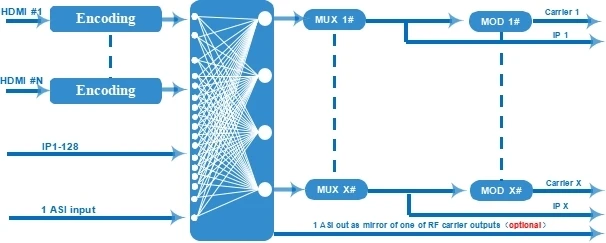

Sơ đồ nguyên tắc

Thông số kỹ thuật

Đầu vào	8/16/24 đầu vào HDMI cho tùy chọn 1 ASI in cho re-mux 1 đầu vào USB Player để re-mux 128 đầu vào IP qua UDP và RTP, cổng GE, mdash RJ45 &; đầu ra DVB-C RF 128 IP đầu vào qua UDP và RTP, cổng GE, RJ45— DVB-T / ATSC RF ra 128 IP đầu vào qua UDP và RTP, cổng GE, RJ45— đầu ra ISDBT RF
Băng hình	Nghị quyết	Đầu vào	1920&lần; 1080_60P, 1920&lần; 1080_60i, 1920&lần; 1080_50P, 1920&lần; 1080_50i, 1280&lần; 720_60P, 1280&lần; 720_50P, 720&lần; 576_50i, 720&lần; 480_60i,
		Đầu ra	1920&lần; 1080_30P, 1920&lần; 1080_25P, 1280&lần; 720_30P, 1280&lần; 720_25P, 720&lần; 576_25P, 720&lần; 480_30P,
	Mã hóa	MPEG-4 AVC / H.264
	Tốc độ bit	1Mbps ~ 13Mbps mỗi kênh
	Kiểm soát tỷ lệ	CBR / VBR
	Cấu trúc GOP	IP… P (Điều chỉnh Khung P, không có Khung B)
Âm thanh	Mã hóa	MPEG-1 Lớp 2, LC-AAC, HE-AAC và AC3 Đi qua
	Tỷ lệ lấy mẫu	48KHz
	Nghị quyết	24-bit
	Tăng âm thanh	0-255 có thể điều chỉnh
	MPEG-1 Lớp 2 Tốc độ bit	48/56/64/80/96/112/128/160/192/224/256/320/384 kbps
	Tốc độ bit LC-AAC	48/56/64/80/96/112/128/160/192/224/256/320/384 kbps
	Tốc độ bit HE-AAC	48/56/64/80/96/112/128 kbps
Ghép kênh	PID tối đa Remapping	255 đầu vào mỗi kênh
	Hàm số	Ánh xạ lại PID (tự động hoặc thủ công)
		Điều chỉnh PCR chính xác
		Tạo bảng PSI / SI tự động
Điều chế	DVB-C	Kênh QAM	12 đầu ra sóng mang không liền kề (tối đa băng thông 192MHz)
		Tiêu chuẩn	EN300 429 / ITU-T J.83A / B
		MER	& ge; 40db
		Tần số RF	50 ~ 960MHz, bước 1KHz
		Mức đầu ra RF	-20 ~ +3dbm, bước 0,1db
		Tỷ lệ ký hiệu	5.0Msps ~ 7.0Msps, bước 1ksps
			J.83A	J.83B
		Chòm sao	16/32/64/128 / 256QA M	64/256 QAM
		Băng thông	8M	6M
	DVB-T	Tiêu chuẩn	EN300744
		Chế độ FFT	2K,4K, 8K

		Băng thông		6M, 7M, 8M
		Chòm sao		QPSK, 16QAM, 64QAM
		Khoảng thời gian bảo vệ		1/4, 1/8, 1/16, 1/32
		FEC		1/2, 2/3, 3/4, 5/6, 7/8
		MER		& ge; 42 dB
		Tần số RF		50 ~ 960MHz, bước 1KHz
		RF ra		8 đầu ra sóng mang không liền kề (tối đa băng thông 192MHz)
		Mức đầu ra RF		-20 ~ +3dBm, bước 0,1db
	ATSC	Tiêu chuẩn		ATSC A / 53
		Băng thông		6M
		Chòm sao		8VSB
		FEC		RS (208 188) + Lưới mắt cáo
		MER		& ge; 40dB
		ACL		-55 dBc
		Tần số RF		50 ~ 960MHz, bước 1KHz
		RF ra		8 đầu ra sóng mang không liền kề (tối đa băng thông 192MHz)
		Mức đầu ra RF		-20 ~ +3dbm (cho tất cả các nhà cung cấp dịch vụ), bước 0,5db
	ISDB-T	Tiêu chuẩn		ARIB STD-B31
		Băng thông		6M
		Chòm sao		QPSK, 16QAM, 64QAM
		Khoảng thời gian bảo vệ		1/32, 1/16, 1/8, 1/4
		Quá trình lây truyền Chế độ		2K, 4K, 8K
		Tỷ lệ mã		1/2, 2/3, 3/4, 5/6, 7/8
		MER		& ge; 40dB
		Tần số RF		50 ~ 960MHz, bước 1KHz
		RF ra		6 (hoặc 16) đầu ra sóng mang không liền kề (băng thông tối đa 192MHz)
		Mức đầu ra RF		-20dBm ~ +3dBm, bước 0,1dB
Đầu ra luồng	1 đầu ra ASI như một bản sao của một trong các sóng mang đầu ra RF (Tùy chọn) 12 đầu ra MPTS qua UDP và RTP / RTSP như bản sao của 12 sóng mang DVB-C, Đầu ra 8 MPTS qua UDP và RTP / RTSP như bản sao của 8 sóng mang DVB-T / ATSC (Tùy chọn) Đầu ra 6 MPTS qua UDP và RTP / RTSP như bản sao của 6 sóng mang ISDB-T (Tùy chọn) Đầu ra 16 MPTS qua UDP và RTP / RTSP như bản sao của 16 sóng mang ISDB-T (Tùy chọn) Giao diện Ethernet 1 * 1000M Base-T, cổng GE
Chức năng hệ thống	Quản lý mạng (WEB)
	Ngôn ngữ tiếng Trung và tiếng Anh
	Nâng cấp phần mềm Ethernet
Điều khoản khác	Kích thước (W&lần; L&lần; H)		482mm&lần; 328mm&lần; 44mm
	Môi trường		0 ~ 45 ℃ (công việc) ； - 20 ~ 80 ℃ （Lưu trữ）
	Yêu cầu về nguồn điện		AC 110V± 10%, 50 / 60Hz, AC 220± 10%, 50 / 60Hz
