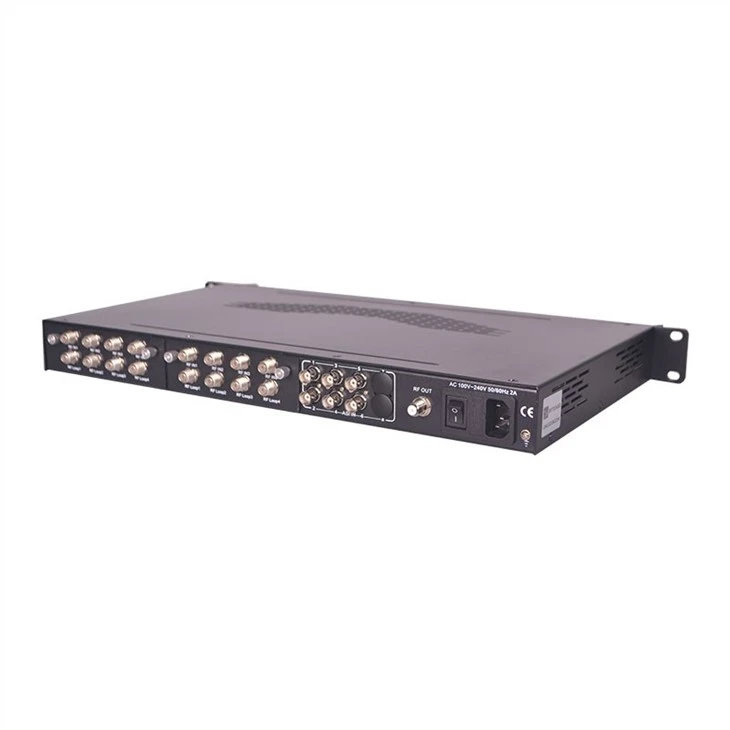

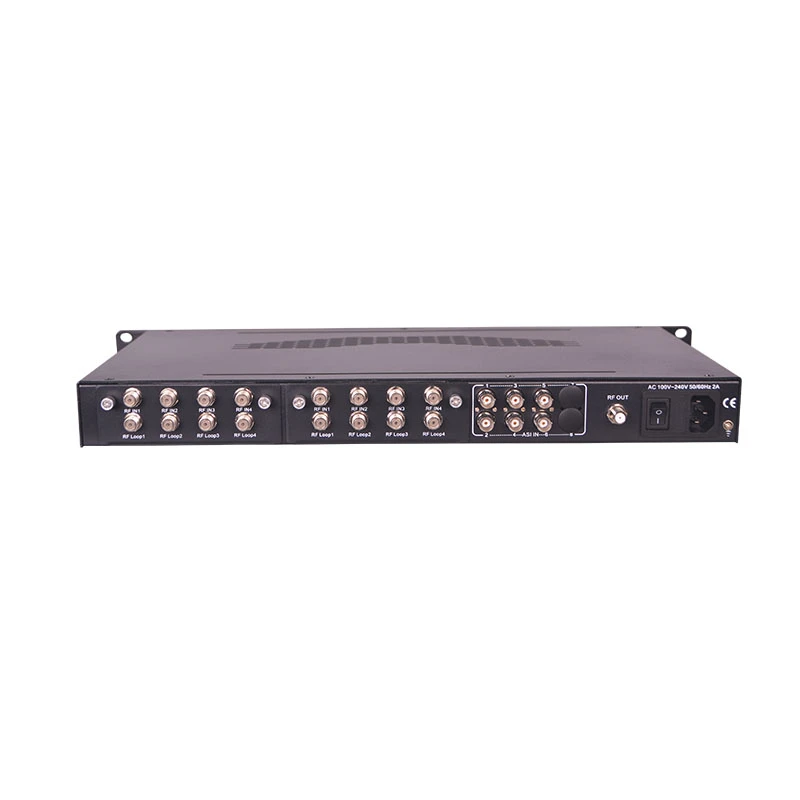

Bộ điều biến Qam đầu vào IP Turner ASI

Turner ASI IP input Qam Modulator là một hiệu suất cao và hiệu quả chi phí mux-scrambling QAM modulator thiết kế bởi Softel

Gửi yêu cầu

Giơi thiệu sản phẩm

Bộ điều biến Qam đầu vào IP Turner ASI

Tổng quan về sản phẩm

Turner, ASI, IP Input Qam Modulator là một hiệu suất cao và hiệu quả chi phí mux-scrambling QAM modulator thiết kế bởi Softel . Turner, ASI, IP Input Qam Modulator có nhiều cổng đầu vào tùy chọn. Sau quá trình điều chỉnh multiplexing, xáo trộn và QAM, sau đó nó cho 4 đầu ra RF. Để đáp ứng các yêu cầu khác nhau của khách hàng, thiết bị này cũng được trang bị cổng IP để xuất 4 MPTS qua UDP. Thiết kế cấu trúc có thể cắm của nó tạo điều kiện thuận lợi cho sự thay đổi của các mô-đun (demodulator) asneeded. Bốn CAMs / CIs (Tùy chọn) đi kèm và các mô-đun BISS có thể làm xáo trộn các chương trình đầu vào từ 4 đầu vào của Bộ chỉnh. Thiết kế cấu trúc có thể cắm của nó tạo điều kiện thuận lợi cho việc thay đổi các mô-đun (demodulator) khi cần thiết. Turner, ASI, IP Input Qam Modulator cũng được đặc trưng với mức tích hợp cao, hiệu suất cao và chi phí thấp. Điều này rất thích nghi với hệ thống phát sóng CATV thế hệ mới.

Các tính năng chính

Nhiều cổng Đầu vào tùy chọn:

Bộ chỉnh FTA 8 DVB-C / S / S2 + 6 cổng đầu vào ASI + đầu vào IP 256 (Phiên bản 1)

4 Bộ chỉnh DVB-C / S / S2 với cổng đầu vào CAM + 6 ASI (Phiên bản 2)

Hỗ trợ 4 kênh multiplexing + 4 kênh xáo trộn + 4 kênh điều chế QAM

Hỗ trợ đầy đủ DVB-C (EN300 429) và ITU-T J.83A / B / C

Hỗ trợ đầy đủ DVB mô tả hệ thống xáo trộn chung ETR289, tiêu chuẩn simulcrypt

ETSI 101 197 và ETSI 103 197

Hỗ trợ điều chỉnh PCR chính xác

Hỗ trợ chỉnh sửa và chèn PSI / SI

Chỉ số hiệu suất đầu ra RF tuyệt vời, MER≥40db

Hỗ trợ đầu ra 4 * MPTS qua UDP

4 CAM giải mã nhiều chương trình từ 4 đầu vào Bộ chỉnh (Tùy chọn)

Hỗ trợ BISS descrambling (chỉ dành cho phiên bản 2)

Hỗ trợ màn hình LCD và bàn phím

Hỗ trợ quản lý web, cập nhật qua web và USB

Kỹ thuật

Nhập	Bộ chỉnh FTA 8 DVB-C / S / S2 + 6 đầu vào ASI + ersion đầu vào IP 256 ersion 1
	Bộ chỉnh 4 DVB-C / S / S2 với CAM + 6 ersion ASI 2
Phần Bộ chỉnh	DVB-C	Tiêu chuẩn	J.83A (DVB-C), J.83B, J.83C
		Tần số đầu vào	30MHz-1000Mhz
		Chòm sao	16/32/64/128/256 QAM
	DVB-S	Tần số đầu vào	950-2150MHz
		Tỷ lệ ký hiệu	2-45Msps
		Cường độ tín hiệu	-65 ~ -25dBm
		Giáng chức FEC	1/2, 2/3, 3/4, 5/6, 7/8 QPSK
	DVB-S2	Tần số đầu vào	950-2150MHz
		Tỷ lệ ký hiệu	QPSK 1 ~ 45Mbauds
			8PSK 2 ~ 30Mbauds
		Tỷ lệ mã	1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
		Chế độ demodulation	QPSK, 8PSK
Đa trục	Tối đa PID Remapping	Kênh đầu vào 128per
	Chức năng	Đánh dấu lại PID (tự động hoặc thủ công)
		Điều chỉnh PCR chính xác
		Tự động tạo bảng PSI/SI
Tranh giành	CA simulcrypt tối đa	4
	Tiêu chuẩn	ETSI 101 197, ETSI 103 197
	Kết nối	Kết nối cục bộ/từ xa
Modulation	Kênh QAM	4
	Tiêu chuẩn	EN300 429 / ITU-T J.83A / B / C
	Mer	≥40db
	Tần số RF	30 ~ 999MHz, bước 1KHz
	Mức đầu ra RF	-20 ~ 0dbm (87 ~ 107 dbμV), bước 0,1db
	Tỷ lệ ký hiệu	5.0Msps ~ 9.0Msps, bước 1kps
	Chòm sao	16/32/64/128/256QAM
		Xe J.83A	Máy bay J.83B	J.83C
	Chòm sao	16/32/64/128/256QAM	64/256 QAM	64/256 QAM
	Băng thông	8 triệu	6 triệu	6 triệu
Hệ thống	Giao diện cục bộ	LCD + nút điều khiển
	Remote	Web NMS
	Quản lý
	Phát trực tuyến ra ngoài	4 * MPTS trên UDP ra (RJ45, 1000M, Unicast / Multicast)
	Ngôn ngữ	Tiếng Anh và Tiếng Trung
	Nâng cấp phần mềm	Web và USB
Tổng quát	Kích thước (R * D * H)	482mm×300mm×44,5mm
	Trọng lượng	3,7kg
	Nhiệt độ	0 ~ 45 ° C (Hoạt động) ; -20 ~ 80 ° C (Lưu trữ)
	Điện	AC 100V±1050/60Hz;
		AC 220V±10%, 50/60HZ
	Tiêu thụ	154
