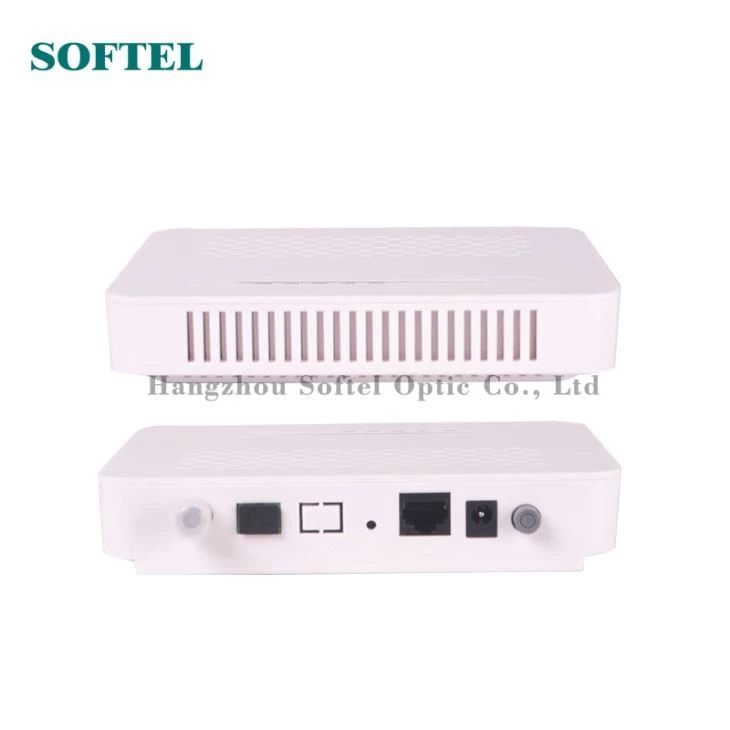

CATV 1GE ONU

1

PWR

Trạng thái nguồn

Bật: ONU bật nguồn
Tắt: ONU đang tắt nguồn

2

CATV

Tình trạng CATV

Bật: CATV quang bình thường
Tắt: Không nhận được tín hiệu CATV

3

Mạng LAN

Trạng thái cổng LAN

Bật: Kết nối Ethernet là bình thường
Nháy mắt: Dữ liệu đang được truyền qua cổng Ethernet
Tắt: Kết nối Ethernet không được thiết lập

4

LOS

Tín hiệu quang EPON

Bật: Công suất quang thấp hơn độ nhạy của máy thu;
Tắt: Quang bình thường

5

PON

Đăng ký ONU

Bật: Thành công để đăng ký OLT
Nháy mắt: Đang trong quá trình đăng ký OLT
Tắt: Không thể đăng ký vào OLT;

Giao diện PON

Cổng 1 * GPON, tiêu chuẩn FSAN G.984.2, Class B +
Tốc độ dữ liệu xuôi dòng: 2.488Gbps
Tốc độ dữ liệu ngược dòng: 1.244Gbps
Sợi SC / PC chế độ đơn
Mất liên kết 28dB và khoảng cách 30KM với 1: 128

Ethernet người dùng
Giao diện

Đàm phán tự động 1 * 10/100 / 1000M
Chế độ song công toàn / nửa
Đầu nối RJ45
Tự động MDI / MDI-X
Khoảng cách 100m
1 đầu ra RF
Đầu nối kiểu F nữ

Giao diện nguồn

Bộ nguồn DC DC

PON
Quang
Tham số

Bước sóng: Tx 1310nm, Rx1490nm
Công suất quang Tx: 0 5dBm
Độ nhạy Rx: -27dBm
Công suất quang bão hòa: -8dBm
Kiểu kết nối: SC
Sợi quang: Sợi đơn chế độ 9 / 125ɥm

Truyền dữ liệu
Tham số

Thông lượng PON: Hạ lưu 2,488Gbit / ss; Thượng nguồn 1,244Gbit / s
Ethernet: 1000Mb / giây
Tỷ lệ mất gói: <1 *="">
độ trễ: <>

Kinh doanh
Khả năng

Chuyển đổi tốc độ dây lớp 2
Hỗ trợ Vlan TAG / UNTAG conversion Chuyển đổi Vlan
Hỗ trợ giới hạn tốc độ dựa trên cổng
Hỗ trợ phân loại ưu tiên
Hỗ trợ kiểm soát bão phát sóng
Hỗ trợ phát hiện vòng lặp

Mạng
Sự quản lý

Hỗ trợ IEEE802.3 QAM, ONU có thể được quản lý từ xa bởi OLT
Giao diện OMCI tuân thủ tiêu chuẩn theo định nghĩa của ITU-T G.984.4
Hỗ trợ quản lý WEB

Sự quản lý
Chức năng

Giám sát trạng thái, Quản lý cấu hình, Quản lý báo động,
Quản lý nhật ký

Vỏ

Vỏ nhựa

Quyền lực

Bộ chuyển đổi nguồn <5w, 12v="">

Vật lý
Thông số kỹ thuật

Kích thước vật phẩm: 160mm (L) * 120mm (W) * 32mm (H)
Trọng lượng sản phẩm: 0,3kg

Thuộc về môi trường
Thông số kỹ thuật

Nhiệt độ hoạt động: 0 đến 50ºC
Nhiệt độ lưu trữ: -40 đến 85ºC
Độ ẩm hoạt động: 10% đến 90% (Không ngưng tụ)
Độ ẩm lưu trữ: 10% đến 90% (Không ngưng tụ)

Bước sóng

1100-1650nm

Mất quang trở lại

> 45dB

Nguồn quang đầu vào

-18dBm 0dBm

Tần số RF

47 MHz ~ 1000 MHz

Đòn bẩy đầu ra RF

≥78dBuV (@ -12 ~ -2dBm @ 85 MHz)

Độ chính xác kiểm soát AGC

<±>

Độ phẳng

<±>

CNR

> 41dB (@ -10dBm @ Kênh DS22)

CSO

> 60dBc (@ -10dBm @ Kênh DS22)

CTB

> 60dBc (@ -10dBm @ Kênh DS22)

Mất mát đầu ra RF

> 14dB

Trở kháng RF

75Ohm

Chức năng AGC

Ủng hộ

1GE + CATV
Sợi đơn

ONT-1GE-RF

Giao diện Ethernet 1 * 10/100 / 1000M, Giao diện 1 GPON, FWDM tích hợp, Công suất quang đầu vào -18dBm ～ 0dBm, hỗ trợ chức năng AGC, Vỏ nhựa, bộ chuyển đổi nguồn bên ngoài
