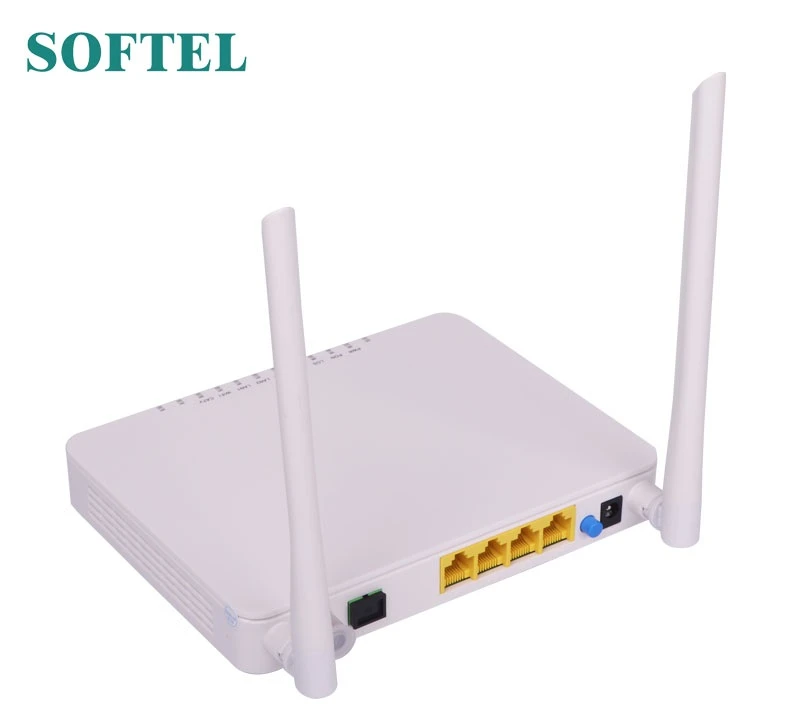

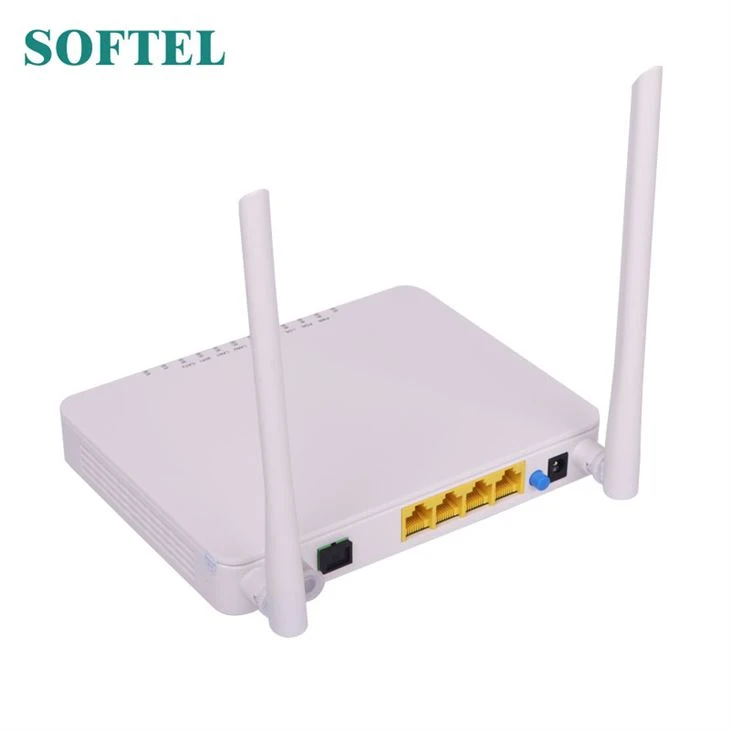

4GE CATV Wifi ONU GPON

Giao diện

Giao diện đường lên

Cổng 1 * GPON, tiêu chuẩn FSAN G.984.2, Class B +
Tốc độ dữ liệu xuôi dòng: 2.488Gbps
Tốc độ dữ liệu ngược dòng: 1.244Gbps
Sợi SC / PC chế độ đơn
Mất liên kết 28dB và khoảng cách 30KM với 1: 128

Giao diện CATV

1 đầu ra RF
Đầu nối kiểu F nữ

Giao diện Ethernet

4 * 10/100 / 1000Mauto-đàm phán
Chế độ song công toàn / nửa
Đầu nối RJ45
Tự động MDI / MDI-X
Khoảng cách 100m

Giao diện nguồn

Bộ nguồn DC DC

Thông số hiệu suất

PON
Quang
Tham số

Bước sóng: Tx 1310nm, Rx1490nm
Công suất quang Tx: 0 5dBm
Độ nhạy Rx: -27dBm
Công suất quang bão hòa: -8dBm
Kiểu kết nối: SC
Sợi quang: Sợi đơn chế độ 9 / 125ɥm

Truyền dữ liệu
Tham số

Thông lượng PON: Hạ lưu 2.488Gbit / ss; Thượng nguồn 1,244Gbit / s
Ethernet: 1000Mb / giây
Tỷ lệ mất gói: <1 *="">
độ trễ: <>

Khả năng kinh doanh

Chuyển đổi tốc độ dây lớp 2
Hỗ trợ Vlan TAG / UNTAG conversion Chuyển đổi Vlan
Hỗ trợ giới hạn tốc độ dựa trên cổng
Hỗ trợ phân loại ưu tiên
Hỗ trợ kiểm soát bão phát sóng
Hỗ trợ phát hiện liên kết

Quản lý mạng

Chế độ quản lý

Giao diện OMCI tuân thủ tiêu chuẩn theo định nghĩa của ITU-T G.984.4
Hỗ trợ quản lý TR069 và WEB

Chưc năng quản ly

Giám sát trạng thái, Quản lý cấu hình, Quản lý báo thức, Quản lý nhật ký

Đặc điểm vật lý

Vỏ

Vỏ nhựa

Quyền lực

Bộ đổi nguồn bên ngoài 12VDC / 1A
Công suất tiêu thụ: <>

Kích thước và trọng lượng

Kích thước vật phẩm: 200mm (L) x 140mm (W) x 33mm (H)
Trọng lượng sản phẩm: 0,5kg

Thuộc về môi trường
Thông số kỹ thuật

Nhiệt độ hoạt động: 0 đến 50ºC
Nhiệt độ lưu trữ: -40 đến 85ºC
Độ ẩm hoạt động: 10% đến 90% (Không ngưng tụ)
Độ ẩm lưu trữ: 5% đến 95% (Không ngưng tụ)

Thông số hiệu suất

Tiêu chuẩn

IEEE802.11b / g / n

Tần số

2.400 ~ 2.500 GHz

Tốc độ dữ liệu không dây

IEEE 802.11b: 1,2,5,5,11Mb / giây
IEEE 802.11g: 6,9,12,18,24,36,48,54Mbps
IEEE 802.11n: lên tới 200 Mbps

Đề án điều chế

802.11g: 64QAM, 16QAM, QPSK, BPSK, DSSS 802.11b: CCK, DQPSK, DBPSK =
HT20: 64 QAM, 16QAM, QPSK, BPSK

Kênh

Kênh 13 *, có thể định cấu hình để đáp ứng tiêu chuẩn của Hoa Kỳ, Canada, Nhật Bản và Trung Quốc

RF nhận độ nhạy

802.11b: -96dBm @ 1 Mbps; -93dBm @ 2 Mb / giây;
-91dBm @ 5,5 Mb / giây; -88dBm @ 11 Mb / giây
802.11g: -90dBm @ 6 Mb / giây; -89dBm @ 9 Mb / giây;
-89dBm @ 12 Mb / giây; -867dBm @ 18 Mb / giây;
-83dBm @ 24 Mb / giây; -79dBm @ 36 Mb / giây;
-75dBm @ 48 Mb / giây; -75dBm @ 54 Mbps
802.11n: -96dBm @ 1 Mbps; -88dBm @ 11 Mbps;
-90dBm @ 6Mbps; -75dBm @ 54Mbps;
-86dBm @ m0 / 20 MHz; -69dBm @ m15 / 20 MHz;

Nguồn điện RF Tx

• Chế độ B tắt nguồn TX @ 11 Mbps: 18dBm +/- 2
• Chế độ tắt nguồn TX @ 54 Mbps: 16dBm +/- 2
• Chế độ 11n điện TX @ HT20: 16 dBm +/- 2

Chế độ mã hóa

WEP 64 bit, 128 bit, AES, TKIP, WPA, WPA2, 802.1x

Khoảng cách truyền

Khu vực phủ sóng trong nhà 100m
Khu vực phủ sóng ngoài trời 300m
(thay đổi tùy theo môi trường thực tế)

Bước sóng

1100-1600nm

Mất quang trở lại

> 45dB

Nguồn quang đầu vào

-15dBm 0dBm

ONT-4GE-RFW

-18dBm -9dBm

ONT-4GE-RFW-L

-18dBm 0dBm

ONT-4GE-RFW-A

Tần số RF

47 MHz ~ 1000 MHz

Đòn bẩy đầu ra RF

84dBuV (@ -5dBm @ 85 MHz)

ONT-4GE-RFW

81dBuV (@ -10dBm @ 85 MHz)

ONT-4GE-RFW-L

78dBuV (@ -12 ~ -2dBm @ 85 MHz)

ONT-4GE-RFW-A

CNR

> 47dB (@ -5dBm @ Kênh DS22)

ONT-4GE-RFW

> 41dB (@ -10dBm @ Kênh DS22)

ONT-4GE-RFW-L
ONT-4GE-RFW-A

CSO

> 60dBc (@ -5dBm @ Kênh DS22)

ONT-4GE-RFW

> 60dBc (@ -10dBm @ Kênh DS22)

ONT-4GE-RFW-L
ONT-4GE-RFW-A

CTB

> 60dBc (@ -5dBm @ Kênh DS22)

ONT-4GE-RFW

> 60dBc (@ -10dBm @ Kênh DS22)

ONT-4GE-RFW-L
ONT-4GE-RFW-A

Mất mát đầu ra RF

> 14dB

ONT-4GE-RFW

> 12dB

ONT-4GE-RFW-L
ONT-4GE-RFW-A

75Ohm

Chức năng AGC

Ủng hộ

ONT-4GE-RFW-A
