Với sự phát triển nhanh chóng của các trung tâm dữ liệu, điện toán đám mây, lưu trữ đám mây và các ứng dụng khác đã dần thâm nhập vào các ngành công nghiệp khác nhau và yêu cầu về băng thông của truyền thông mạng cũng tăng lên nhanh chóng. Tốc độ cao, dung lượng lớn và băng thông cao thường đòi hỏi không gian lớn hơn và chi phí cao hơn. , có sự mâu thuẫn lâu dài này. Sự ra đời của chuẩn nối dây cáp quang MTP/MPO đã trở thành giải pháp tốt nhất cho mật độ cao và băng thông cao. Hiện nay trên thị trường có hai hệ thống kết nối cáp quang là MTP và MPO. Chúng rất giống nhau và tương thích với nhau ở một mức độ nhất định. Vậy sự khác biệt giữa chúng là gì?

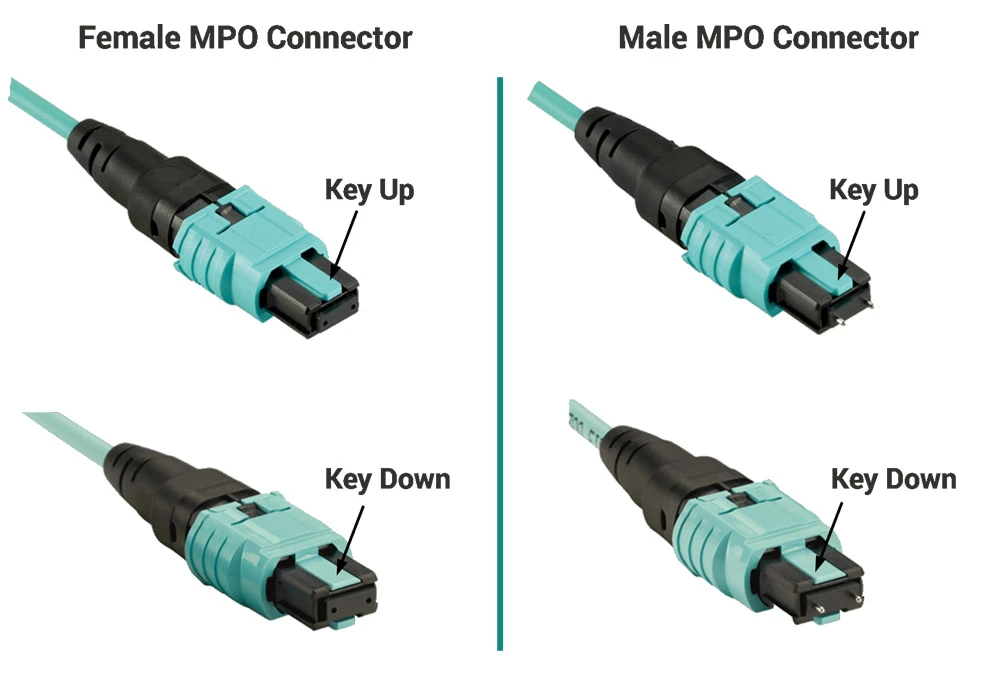

MPO (Multi-fiber Pull Off) là đầu nối cáp quang đa lõi loại mảnh đạn thế hệ đầu tiên được thiết kế bởi Công ty Truyền thông NTT của Nhật Bản và hiện là tên của đầu nối đa lõi do một số công ty sản xuất. Và MTP, một thương hiệu được USConec đăng ký, đặc biệt đề cập đến loại đầu nối MPO duy nhất mà nó sản xuất.
MPO là tên viết tắt của "kéo đa sợi". Vòng nối của đầu nối này có nhiều hơn 1 lõi được cố định vào đúng vị trí một cách cơ học.
Hiện nay, trên thị trường có nhiều nhà sản xuất có thiết kế MPO đa dạng, hiệu suất cũng như giá thành của các loại sản phẩm kết nối khác nhau rất khác nhau. Một số sản phẩm có các tính năng giúp chúng hoạt động hiệu quả hơn. Một số đầu nối MPO có thể được kết hợp với nhiều nhãn hiệu sản phẩm khác nhau, nhưng một số thì không thể. Khả năng tương tác này phụ thuộc vào mức độ gần gũi giữa thiết kế của các đầu nối này với các sản phẩm tiêu chuẩn. Để có định nghĩa đầy đủ về trình kết nối MPO, vui lòng tham khảo cách triển khai IEC-61754-7 và EIA/TIA-604-5 (còn gọi là FOCIS 5).

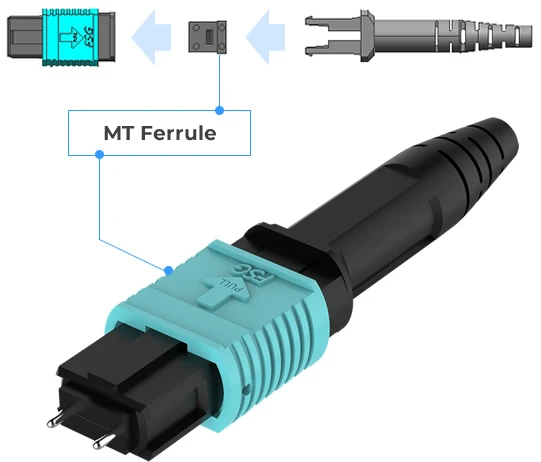

MT Ferrule là gì?
MT là hộp số cơ khí, còn ống sắt là loại đa lõi (thường là 12 lõi). Hiệu suất của đầu nối được xác định bởi độ chính xác căn chỉnh của sợi quang và liệu độ chính xác căn chỉnh có tiếp tục ổn định sau khi kết nối hay không. Cuối cùng, độ chính xác căn chỉnh này được xác định bởi độ lệch tâm và khoảng cách của sợi cũng như độ chính xác phù hợp của chốt dẫn hướng và sợi. Hiệu suất của bất kỳ đầu nối MPO nào cũng có thể được cải thiện nếu có thể giảm bớt các biến thể trong chốt dẫn hướng và quy trình đúc trong quá trình sản xuất.
Đầu nối cáp quang MTP là gì?
Đầu nối MTP là đầu nối MPO hiệu suất cao với nhiều thiết kế sáng tạo. So với các đầu nối MPO thông thường, đầu nối cáp quang MTP đã được cải tiến cả về tính chất quang học và cơ học. Đầu nối MTP hoàn toàn tuân thủ tất cả các tiêu chuẩn chuyên nghiệp của đầu nối MPO, bao gồm EIA/TIA-604-5 FOCIS 5 và IEC-61754-7.
Đầu nối loại MPO là đầu nối MTP có thể kết nối tiêu chuẩn công nghiệp, nghĩa là có thể thay thế đầu nối MPO bằng đầu nối MTP để có hiệu suất tốt hơn. Hiệu suất của hầu hết các đầu nối MPO theo thiết kế cũ khá hạn chế và không thể mang lại hiệu suất cao như đầu nối cáp quang MTP.
Tại sao đầu nối MTP được mô tả là đầu nối MPO hiệu suất cao?
Thông qua các đầu nối MTP được thiết kế đặc biệt, hiệu suất và khả năng sử dụng của nó được cải thiện so với các đầu nối MPO. Tính năng thiết kế này của MTP là duy nhất và được cấp bằng sáng chế. Các tính năng chính như sau:
1. Có thể dễ dàng tháo khung bên ngoài của đầu nối cáp quang MTP.
Thiết kế đầu nối MT đảm bảo không làm giảm hiệu suất trong quá trình làm lại và mài lại trong quá trình sản xuất. Âm và dương có thể được thay đổi linh hoạt ngay cả tại chỗ sau khi lắp ráp và ống sắt có thể được kiểm tra bằng nhiễu sau khi lắp ráp.
2. Ống nối nổi của đầu nối cáp quang MTP có thể cải thiện hiệu suất truyền trong quá trình lắp ghép cơ học. Nó cho phép hai đầu nối duy trì sự tiếp xúc vật lý tốt giữa các ống nối giao phối dưới tác động của ngoại lực.
3. Chốt dẫn hướng hình bầu dục (PIN) của đầu nối cáp quang MTP được làm bằng thép không gỉ. Chốt dẫn hướng hình bầu dục có thể cải thiện độ chính xác của việc lắp ghép và giảm độ mòn của lỗ dẫn hướng, để đầu nối cáp quang MTP có thể duy trì khả năng truyền hiệu suất cao trong thời gian dài hơn.

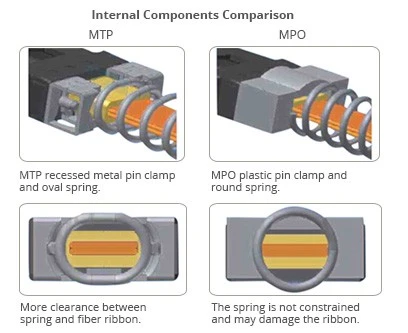

4. Có một kẹp ghim kim loại trong đầu nối cáp quang MTP để cố định vòng đẩy. Các tính năng cụ thể:
Ngăn ngừa mất chốt dẫn hướng;
Áp suất do lò xo tập trung tạo ra;
Ngăn chặn lò xo chạm và cọ xát vào sợi quang trong quá trình co giãn cơ học sẽ khiến sợi quang bị hỏng;
5. Thiết kế lò xo của đầu nối cáp quang MTP tối đa hóa khoảng cách ruy băng cho các ứng dụng ruy băng 12-lõi và đa lõi để tránh làm hỏng sợi.
6. Đầu nối cáp quang MTP có ít nhất bốn bộ phận phù hợp tiêu chuẩn, có thể thích ứng với các loại cáp quang khác nhau và thiết thực hơn, bao gồm:
- Cáp quang tròn có kết cấu ống rời;
- Cáp ruy băng có vỏ hình bầu dục;
- Ruy băng sợi trần;
-Các bộ phận kết nối khởi động cực ngắn, rất phù hợp để ứng dụng trong không gian nhỏ, giảm âm lượng tới 45%.
Ống nối MT có thể được làm sạch theo cách thông thường không?
Cách tốt nhất để loại bỏ bụi và dầu khỏi ống nối MT ảnh hưởng đến hiệu suất quang học là sử dụng vải khô tiên tiến để làm sạch bộ phận, chẳng hạn như NTT-AT OPTIPOP. Phương pháp làm sạch rất đơn giản vì chỉ có một kênh duy nhất được sử dụng. Khi sử dụng các thành phần làm sạch trên, ô nhiễm sẽ được loại bỏ hoàn toàn. Ngược lại, sử dụng vải hoặc tăm bông chất lượng thấp có thể loại bỏ chất bẩn trên bề mặt sợi quang, nhưng chất bẩn vẫn tồn tại ở mép của ống sắt và rất dễ khiến mặt cuối của ống sắt bị bong ra. mòn, gây hư hỏng nặng. mất dữ liệu.
Các bộ phận làm sạch dòng OPTIPOP được thiết kế đặc biệt cho các đầu nối cáp quang nam và nữ, đồng thời cũng có thể được áp dụng cho các ống nối gốm lõi đơn. Máy làm sạch băng cassette và băng OPTIPOP sử dụng vải bông làm sạch có thể tái sử dụng, chất tẩy rửa có thể sử dụng lâu dài và chi phí làm sạch thấp hơn so với các phương pháp làm sạch truyền thống.
