Nút quang sợi

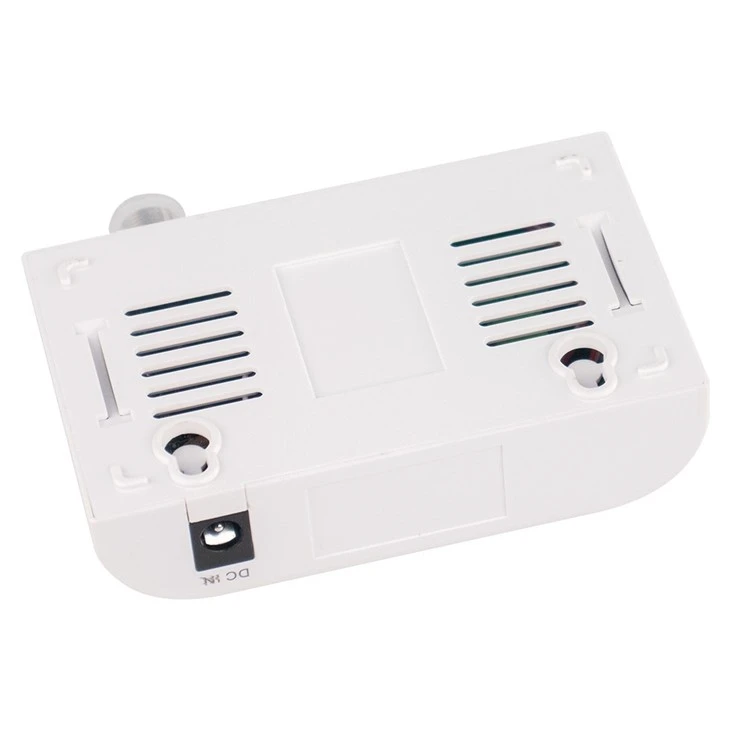

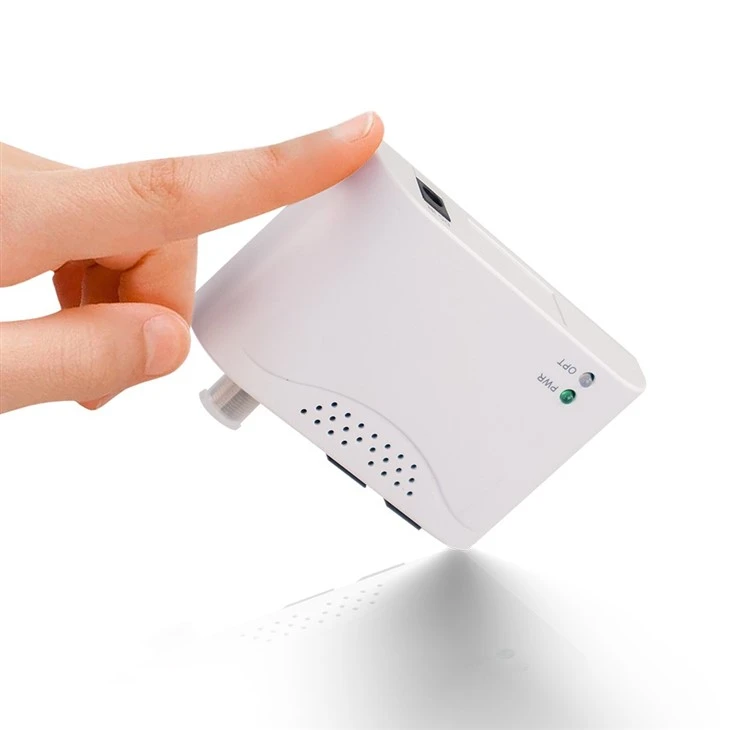

Nút quang sợi quang SR100AW
I. Sản phẩm Sự miêu tả:
Bộ thu quang SR100AW Node là một máy thu quang loại gia đình được thiết kế để đáp ứng nhu cầu của các mạng truyền băng rộng HFC hiện đại . băng thông tần số là 47-1003 mHz .
Ii . Chức năng đặc tínhs:
◇ Băng thông tần số 47 MHz đến 1003 MHz với WDM tích hợp;
◇ Mạch điều khiển AGC quang tích hợp để đảm bảo mức đầu ra ổn định
◇ Áp dụng bộ chuyển đổi công suất chuyển đổi hiệu quả cao với phạm vi thích ứng điện áp rộng;
◇ Tiêu thụ năng lượng cực thấp và tiêu thụ năng lượng cực thấp;
◇ Báo động năng lượng quang áp dụng áp dụng chỉ báo đèn LED;
Quang học Thông số kỹ thuật của người nhận
|
Ser . |
Dự án |
Kỹ thuật Tham số |
Ghi chú |
|
1 |
CATV nhận được bước sóng |
1550 ± 10nm |
|
|
2 |
PonNhận được bước sóng |
1310nm/1490nm/1577nm |
|
|
3 |
Tách kênh |
>20db |
|
|
4 |
Phản ứng tiếp nhận quang học |
0,85a/w (1550nmgiá trị điển hình) |
|
|
5 |
Phạm vi công suất quang học đầu vào |
-20 dbm~+2 dbm |
|
|
6 |
Loại sợi |
Chế độ đơn(9/125mm) |
|
|
7 |
Các loại đầu nối sợi quang |
SC/APC |
|
|
8 |
Mức đầu ra |
Lớn hơn hoặc bằng 78dbuv |
|
|
9 |
AGC vương quốc |
-15 dbm~+2 dbm |
Mức đầu ra±2DB |
|
10 |
Đầu nối RF loại F. |
Phân số |
|
|
11 |
Băng thông tần số |
47MHz -1003 MHz |
|
|
12 |
RF bằng phẳng trong băng tần |
±1.5DB |
|
|
13 |
Trở kháng hệ thống |
75Ω |
|
|
14 |
Mất phản xạ |
Lớn hơn hoặc bằng 14db |
|
|
15 |
Mer |
Lớn hơn hoặc bằng 35db |
|
|
16 |
Ber |
<10-8 |
Hiệu suất WDM Ghi chú
|
Tham số |
Ký hiệu |
Tối thiểu . |
Giá trị điển hình |
Tối đa . |
Đơn vị |
Điều kiện kiểm tra |
|
|
Truyền bước sóng làm việc |
λ1 |
1540 |
1550 |
1560 |
nm |
||
|
Phản ánh hoạt động bước sóng |
λ2 |
1260 |
1310 |
1330 |
nm |
||
|
λ3 |
1480 |
1490 |
1500 |
nm |
|||
|
λ4 |
1575 |
1577 |
1650 |
nm |
|||
|
phản ứng |
R |
0.85 |
0.90 |
A/W |
PO =0 dbmλ =1550 nm |
||
|
cách ly truyền |
ISO1 |
30 |
DB |
λ=1310 & 1490 & 1577nm |
|||
|
Phản xạ |
ISO2 |
18 |
DB |
λ=1550 nm |
|||
|
trở lại tổn thất |
RL |
-40 |
DB |
λ=1550 nm |
|||
|
Tổn thất chèn |
IL |
1 |
DB |
λ=1310 & 1490 & 1577nm |
|||
① Thuộc vật chất tham số
Kích thước: 95mm × 71mm × 25 mm
Tám: tối đa 75g
② Môi trường sử dụng
Điều kiện sử dụng:
Nhiệt độ: 0độ --+45bằng cấp
Độ ẩm:40%--70% không áp dụng
Điều kiện lưu trữ:
Nhiệt độ: -25độ --+60bằng cấp
Độ ẩm:40%--95% không áp dụng
Phạm vi cung cấp điện:
Nhập khẩu: AC 100V-~240V
Đầu ra: DC +5 V/500MA
