Nút quang mini

Nút quang mini này có Cổng bỏ qua quang 1310nm / 1490nm tới ONU. Dải tần hoạt động là 47-2150MHz.

Gửi yêu cầu

Giơi thiệu sản phẩm

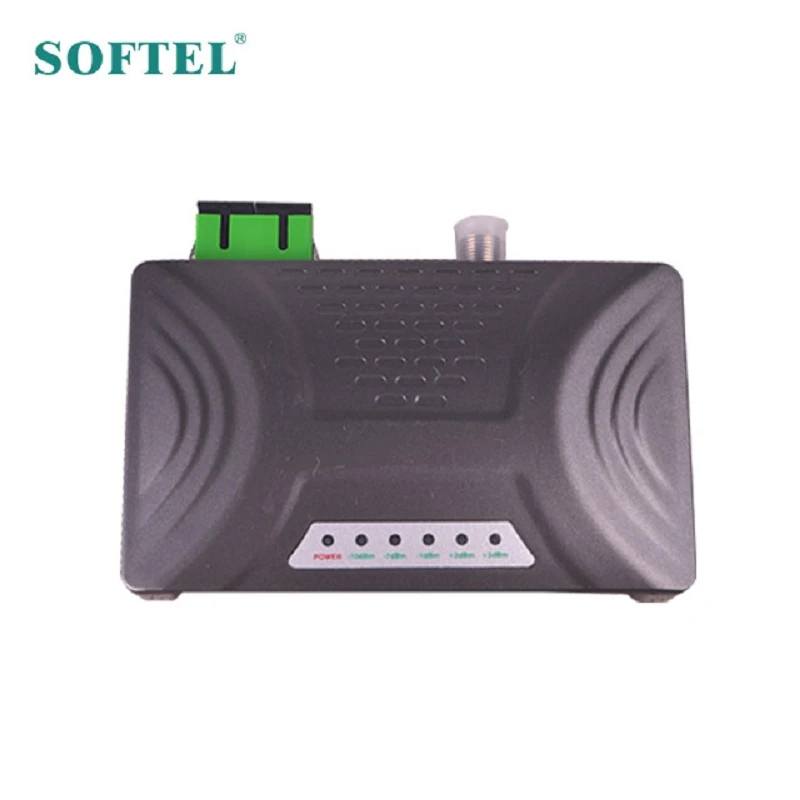

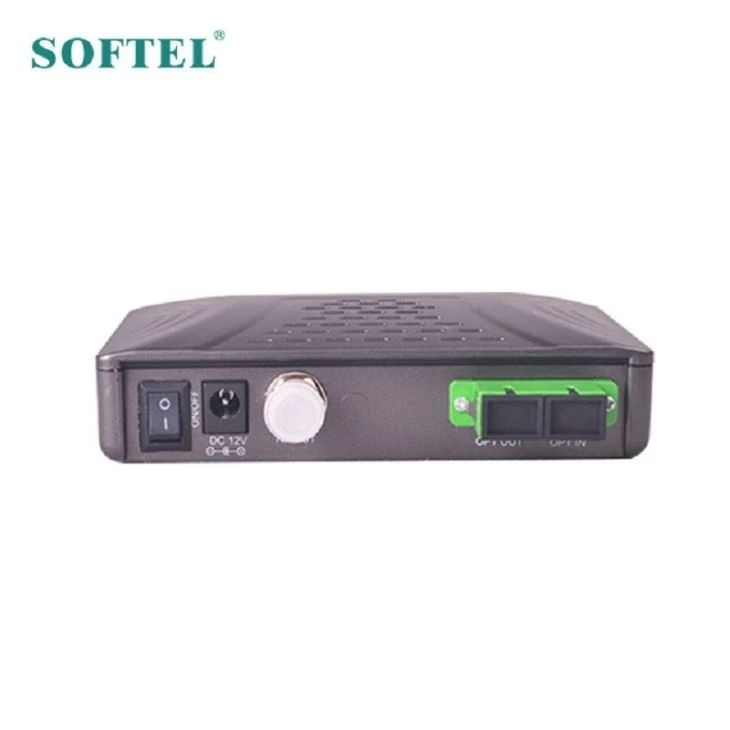

Nút quang mini

Mini Node

SR3020AW là một nút quang mini có chức năng AGC tích hợp và WDM tích hợp. Kích thước nhỏ hơn giúp dễ dàng cài đặt trong mạng FTTH (Fiber To The Home).

Đặc trưng

1. Nó được thiết kế cho mạng FTTH.

2. nó có độ tuyến tính và độ phẳng tuyệt vời.

3. chuyển tiếp đầu ra nhánh RF

4. nó có nhiều loại công suất đầu vào quang học.

5. Nó có kích thước nhỏ hơn và dễ lắp đặt hơn.

6. Tần số làm việc chuyển tiếp được mở rộng đến 1GHz. Phần khuếch đại RF sử dụng chip GaAs hiệu suất cao và tiêu thụ điện năng thấp. Mức đầu ra tối đa lên đến 80dBuv.

7. Nó thích ứng với công nghệ tiếng ồn cực thấp.

8.RF Chức năng điều khiển độ lợi tự động được thực hiện bởi MCU, phạm vi điều khiển AGC quang học: +2dBm ～ -7dBm

Các thông số của nút quang Mini

Số mục	Đơn vị	Sự miêu tả	Ghi chú
Giao diện khách hàng
Đầu nối RF		F-nữ
Đầu nối quang học		SC / APC hoặc FC / APC
Nguồn cấp		DC 2.1
Tham số quang học
Trách nhiệm	A/W	≥0.9
Công suất quang đầu vào	dBm	-10~+3
		-7~+2	AGC
Mất trở lại quang học	dB	≥45
Bước sóng đầu vào	nm	1260~1600
Nhận bước sóng	nm	1550±20
Bước sóng bỏ qua	nm	1310/1490
Loại sợi quang		Chế độ đơn
Thông số RF
Dải tần số	MHz	47-1000
Độ phẳng	dB	±0.75
Trình độ đầu ra	dBµV	≥80
CNR	dB	≥50	-1dBm Công suất đầu vào
CSO	dB	≥62
CTB	dB	≥65
Trả lại lỗ	dB	≥16
AGC ổn định	dB	±1
Trở kháng đầu ra	Ω	75
Tham số khác
Nguồn cấp	VDC	12
Sự tiêu thụ năng lượng	W	GG lt; 2
Kích thước	mm	1178432
Vật liệu nhà ở	ABS
