Đầu thu CATV với WDM

Loại hộp với SC/APC
Xây dựng trong WDM
Bước sóng đầu vào: 1310/1550nm; CATV điều hành: 1540 ~ 1563nm.

Gửi yêu cầu

Giơi thiệu sản phẩm

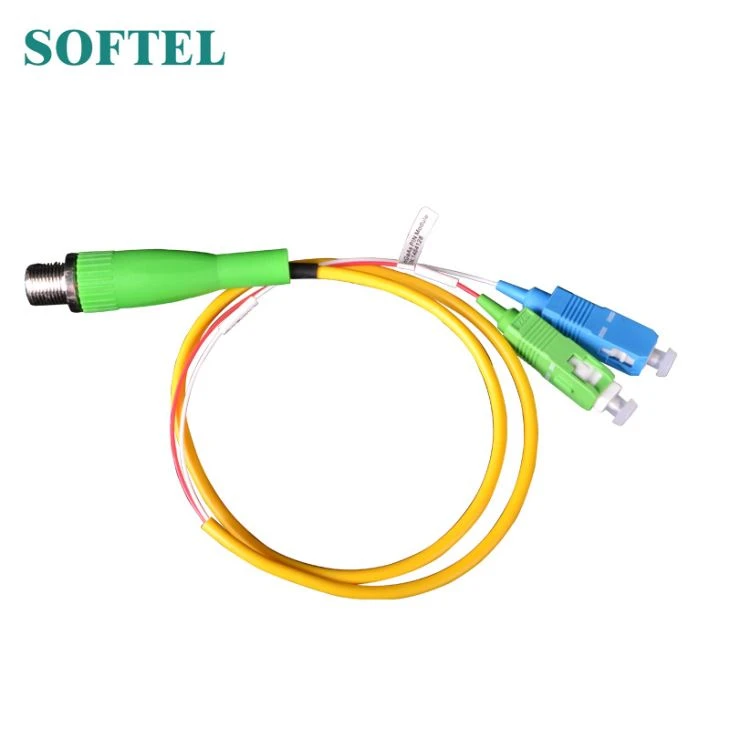

Đầu thu CATV với WDM

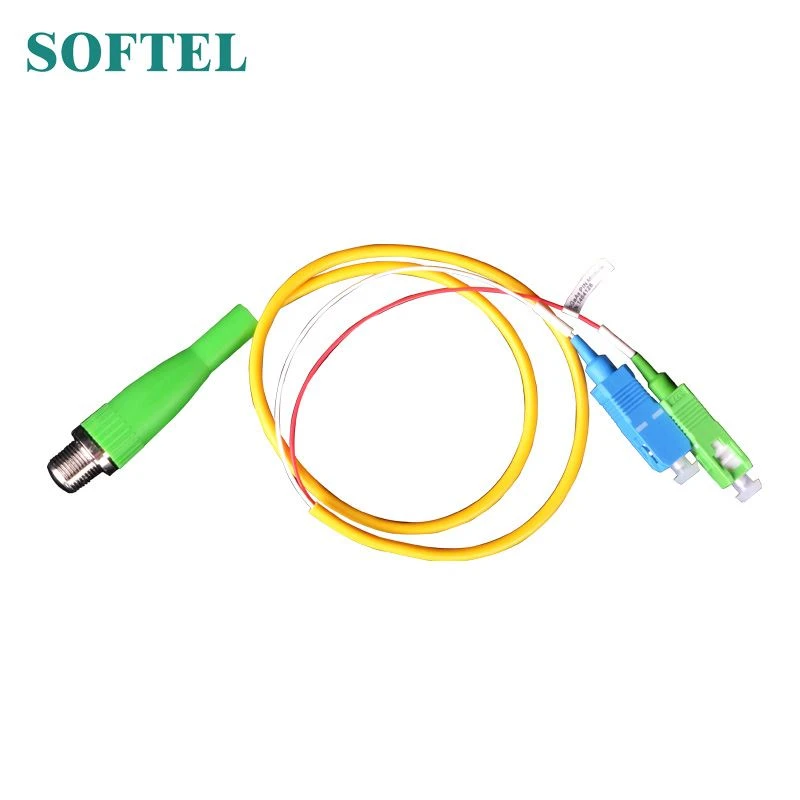

CATV Receiver

SR100 loạt CATV chuyển đổi cho truyền hình kỹ thuật số, chất xơ cho nhà. Khi đầu vào điện quang đầu ra mức pin =-1dBm, vo = 6 8dB V, có thể được kinh tế và linh hoạt áp dụng tích hợp của ba mạng, chất xơ cho các ứng dụng mạng gia.

SR100F-WD, CATV Receiver với WDM, thông qua độ nhạy cao nhận quang ống, mà không cần cung cấp điện, không có điện năng tiêu thụ.

Kỹ thuật

Đầu thu CATV với WDM	Tính năng quang	Index	Bổ sung
Thông số quang học	Bước sóng CATV làm việc	1540 ~ 1563 nm
	Bước sóng vượt qua	1310 ~ 1490 nm
	Cách ly kênh	≥ 40 dB
	Phản ứng	≥ 0,85 A/W	1310nm
	Phản ứng	≥ 0,9 A/W	1550nm
	Nhận điện	+ 2 ~-14 dBm
	Giảm trở lại quang học	≥ 55 dB
	Đầu nối sợi quang	SC/APC
Tham số RF	Băng thông làm việc	45 ~ 1050 MHz
	Mức đầu ra	> 68 dBμV	Truyền hình kỹ thuật số (pin =-1dBm)
	Mất mát trở lại	≥ 14 dB	47 ~ 862MHz
	Trở kháng đầu ra	75 Ω
	Số cổng đầu ra	1
	RF tie-in	F-nữ
Tính năng chung	Tạm thời làm việc	-20 ~ + 55 º C
	Nhiệt độ lưu trữ	-40 ~ + 85 º C
	Nhiệt độ tương đối công việc	5 ~ 95 º C

Lưu ý

1. SR100, SR100-WF, SR100F, SR100F-WF và đặt hộp đầu (STB) của cổng đầu vào RF được kết nối trực tiếp. SR100-WD cho người sử dụng dây hộp.

2. khi sử dụng đầu nối RF, và giao diện đầu vào RF phải được siết chặt vào STB. Nếu không thì mặt đất là xấu và sẽ gây ra các phân đoạn tần số cao truyền hình tín hiệu của sự suy thoái MER.

3. giữ đầu nối quang sạch, liên kết xấu sẽ gây ra mức RF quá thấp.
