Nút quang WDM

Độ tuyến tính và độ phẳng tuyệt vời
Phạm vi rộng của đầu vào quang
Mất một chế độ cao sợi đơn
Sử dụng các thiết bị hoạt động của bộ khuếch đại GaAs

Gửi yêu cầu

Giơi thiệu sản phẩm

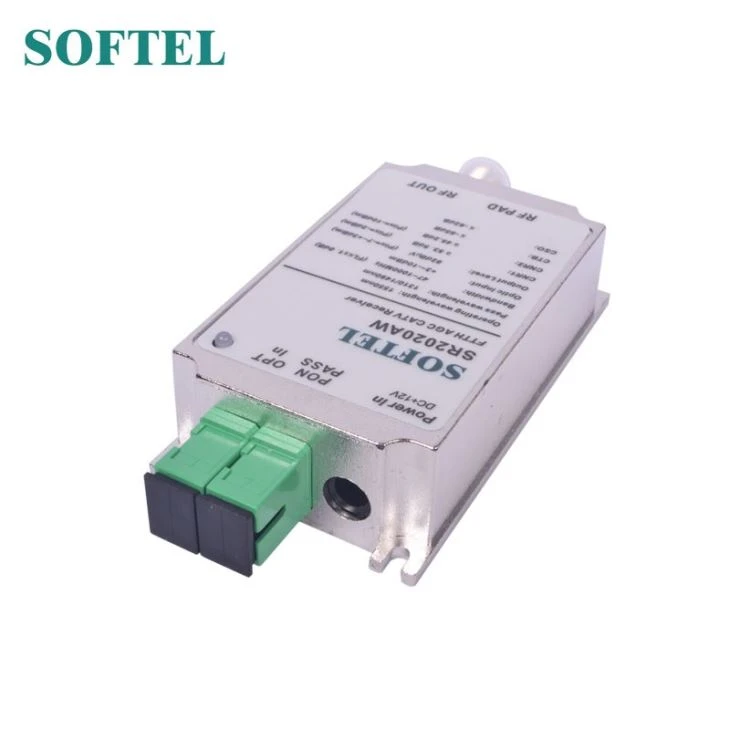

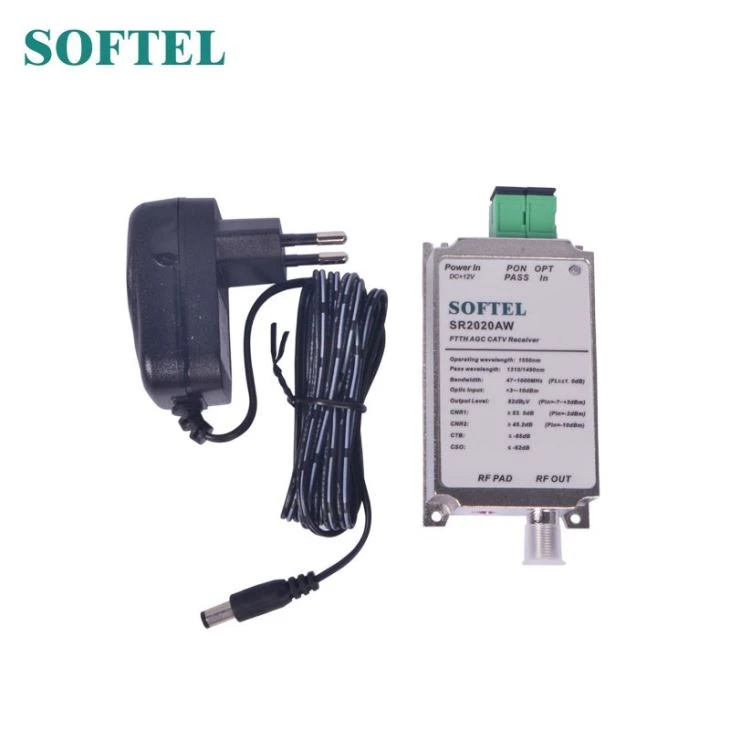

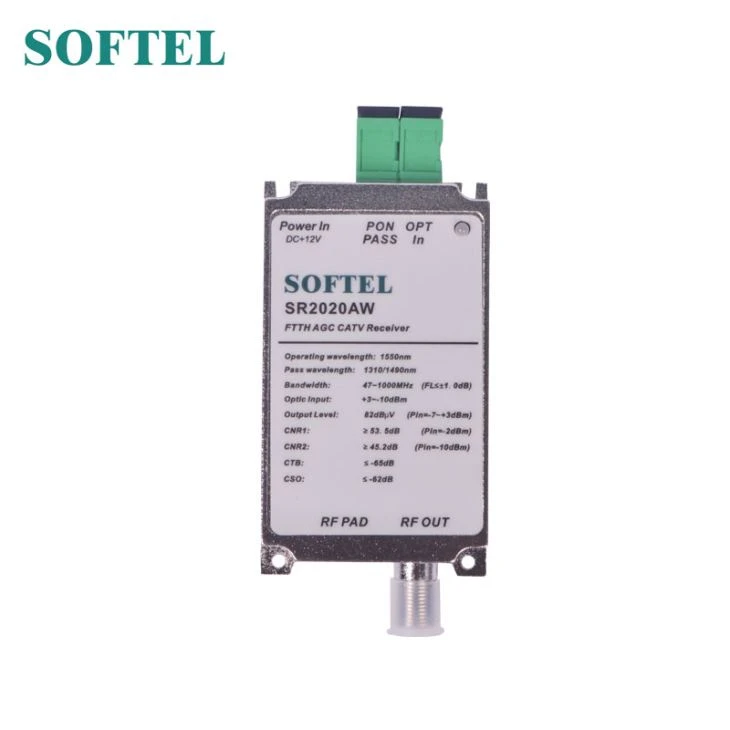

SR2020AW là một nút quang có WDM và AGC, đầu vào quang, đầu ra RF. Nó được thiết kế cho Mạng FTTH (Fiber To The Home).

Đặc trưng

Độ tuyến tính và độ phẳng tuyệt vời

Phạm vi rộng của đầu vào quang

Mất một chế độ cao sợi đơn

Sử dụng các thiết bị hoạt động của bộ khuếch đại GaAs

Công nghệ tiếng ồn cực thấp

Kích thước nhỏ hơn và cài đặt dễ dàng hơn

Đèn LED đỏ cho chỉ báo nguồn

Đèn LED màu cho chỉ thị nguồn quang

Bộ lọc tích hợp và chức năng AGC

Đèn LED hai màu cho chỉ báo công suất quang (Không sáng: công suất quang <-10dbm, xanh="" lục:="" -10dbm=""><+ 3dbm,="" đỏ:="" công="" suất="" quang=""> + 3dBm)

Thông số kỹ thuật

Mục số	Đơn vị	Sự miêu tả	Ghi chú
Giao diện khách hàng
Đầu nối RF		Nữ giới
Đầu nối quang		SC / APC hoặc FC / APC
Nguồn cấp		Nữ giới
Thông số quang
Trách nhiệm	A / W	.9 0,9
Nguồn quang đầu vào	dBm	-10 + 3
		-7 + 2	AGC
Mất quang trở lại	dB	≥45
Bước sóng đầu vào	bước sóng	1550 ± 20
Nhận bước sóng	bước sóng	1550
Bỏ qua bước sóng	bước sóng	1310/1490
Loại cáp quang		Chế độ đơn
Thông số RF
Dải tần số	MHz	47-1000
Độ phẳng	dB	± 0,75
Trình độ đầu ra	dBTHV	≥82	AGC
CNR	dB	≥53,6	Công suất đầu vào -2dBm
CSO	dB	≥62
CTB	dB	≥65
Mất mát trở lại	dB	≥16
Ổn định AGC	dB	± 1
Trở kháng đầu ra	Ω	75
Thông số khác
Nguồn cấp	VDC	12
Sự tiêu thụ năng lượng	W	<>
Kích thước	mm	110 * 50 * 23
