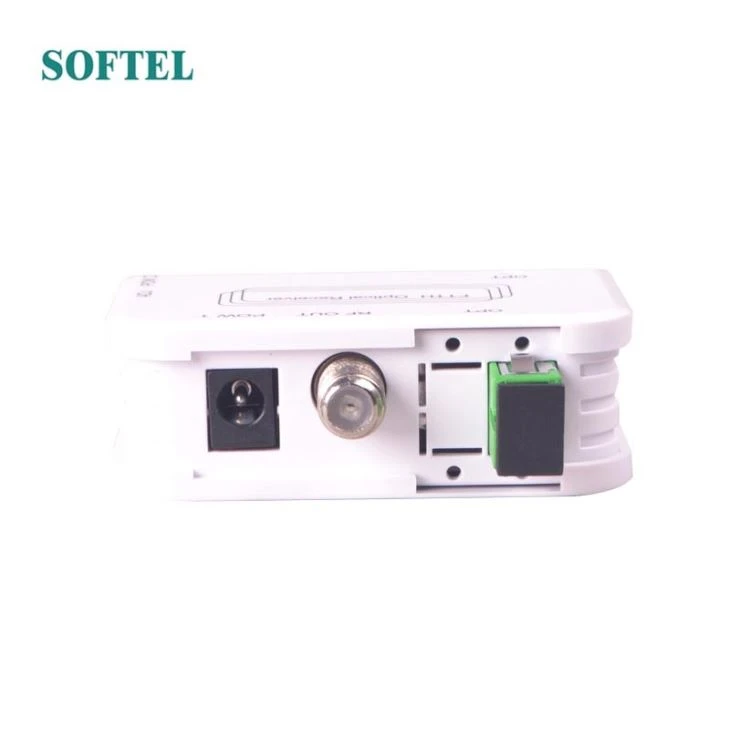

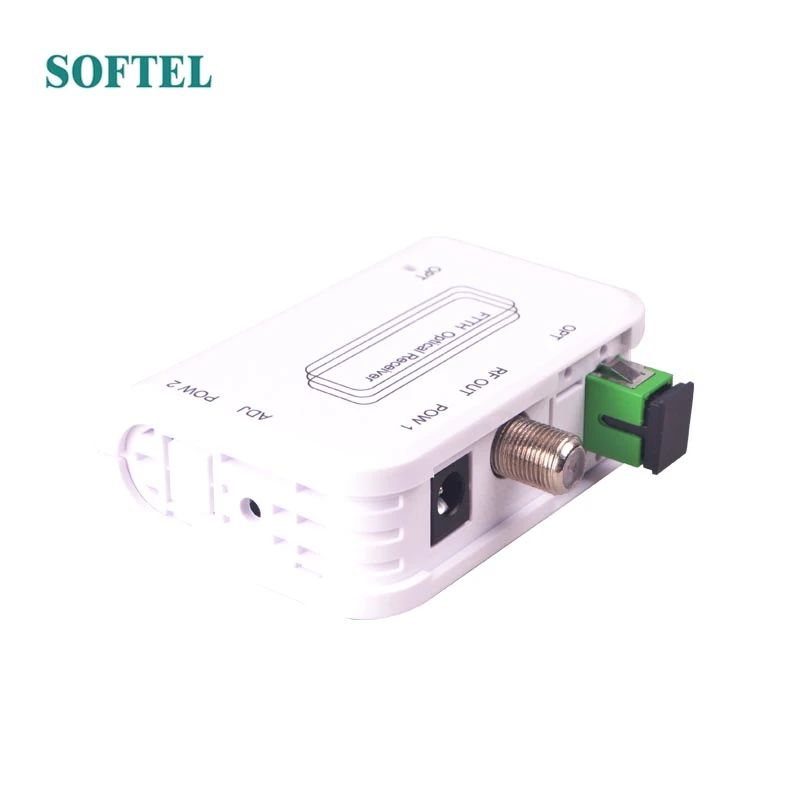

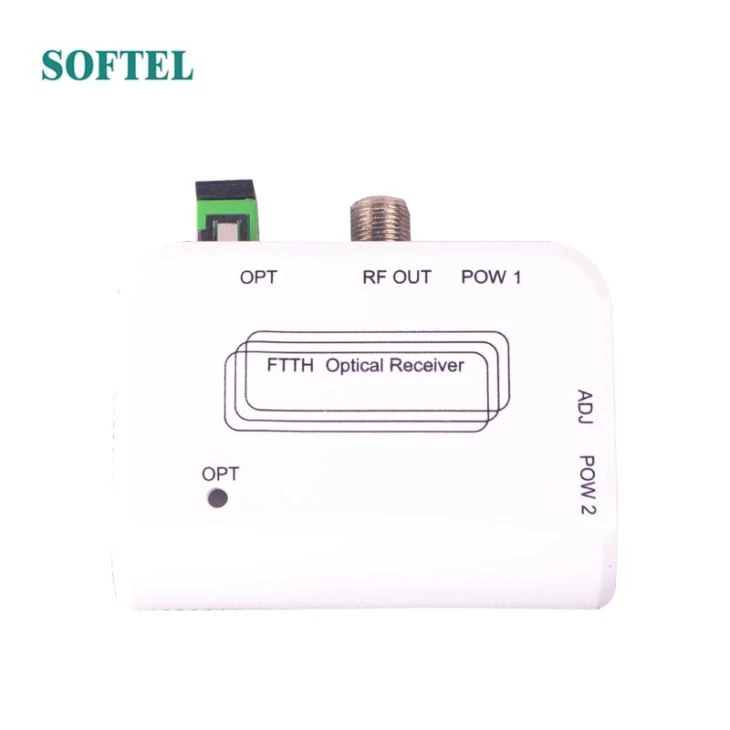

Bộ thu quang siêu nhỏ

1

Bước sóng

1100～1600

nm

SR201

1550

nm

SR201F

2

Phạm vi đầu vào công suất quang

-20～-1

dBm

Khuyến nghị -18 đến -1

3

Suy hao trở lại đầu vào quang học

≥45

dB

4

Băng thông

47～1003

MHz

5

Độ phẳng

±0.75

dB

47 ～ 1000MHz ， Ở 25 ℃

6

Dốc

0~1.0

dB

47 ～ 1000MHz ， Ở 25 ℃

7

Ổn định nhiệt độ

±1.0

dB

Trong phạm vi tem hoạt động (-25 ~ +65 ℃)

8

Trình độ đầu ra

78±2

dBuV

Công suất quang đầu vào -15dBm, điều chế mỗi kênh 4,0%, trong thử nghiệm điểm 860 MHz, ở 25 ℃

9

Trở kháng

75

Om

10

Mất mát trở lại （47 ～ 1000MHz）

≥14

dB

Tại 25 ℃

11

MER

≥34

dB

Công suất quang đầu vào -15 ~ -4dBm

12

Quyền lực

GG lt; 0,8

W

13

Nhiệt độ hoạt động

-25～65

℃

14

Nhiệt độ bảo quản

-40～70

℃

15

Độ ẩm lưu trữ

≤95

％

Không ngưng tụ

16

Loại đầu nối quang học

SC / APC

FC / ST Tùy chọn

17

Giao diện nguồn

DC5V / 0.5A

Bộ chuyển đổi bên ngoài

18

Đầu nối đầu ra RF

Đầu nối F

2 ra tùy chọn

20

Kích thước

74×64×27

mm

21

Cân nặng

0.15

Kilôgam

AGC sắp xếp

-10~+0

dBm

Không bắt buộc

-12~-2

-15~-5

-16~-6

Chỉ báo

OPT

Ánh sáng ba màu

N/A

Công suất quang< -20dbm="" ，="" chỉ="" báo="" màu="" đỏ="">
Công suất quang-20 ~ 2dBm, chỉ báo màu xanh lá cây
Công suất quang> 2dBm ， chỉ báo màu cam ；
