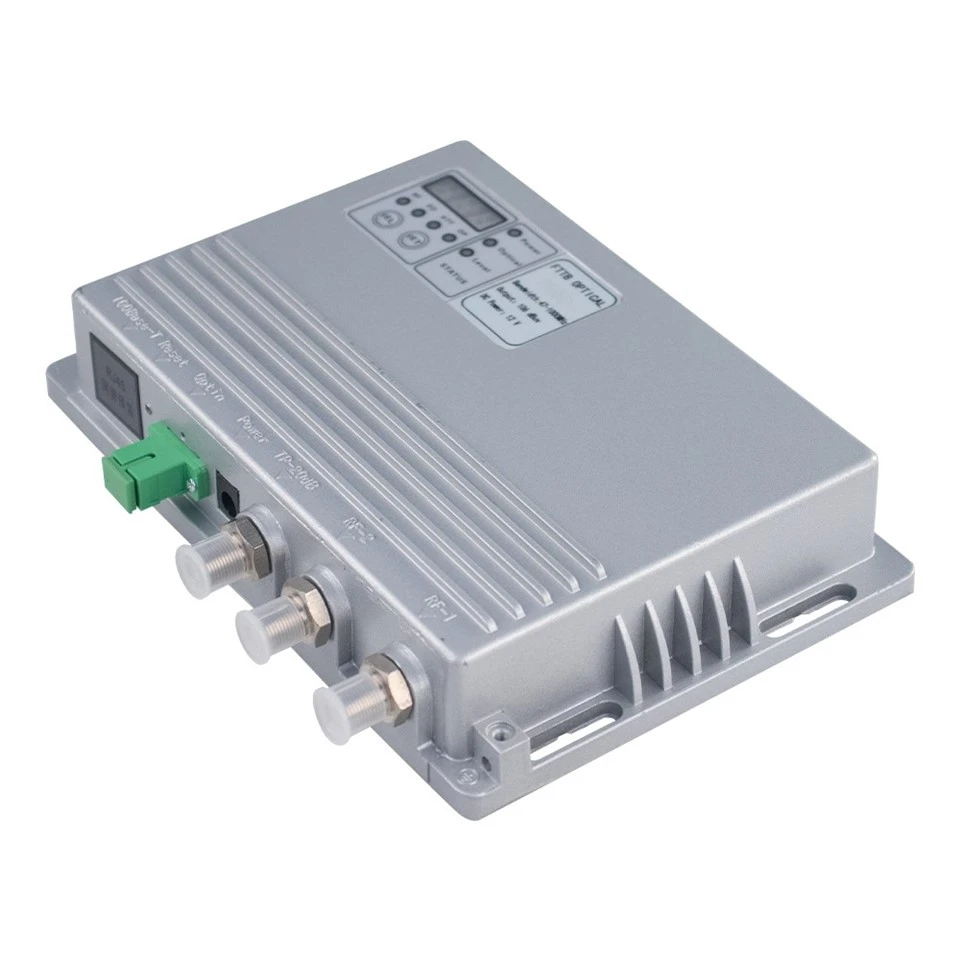

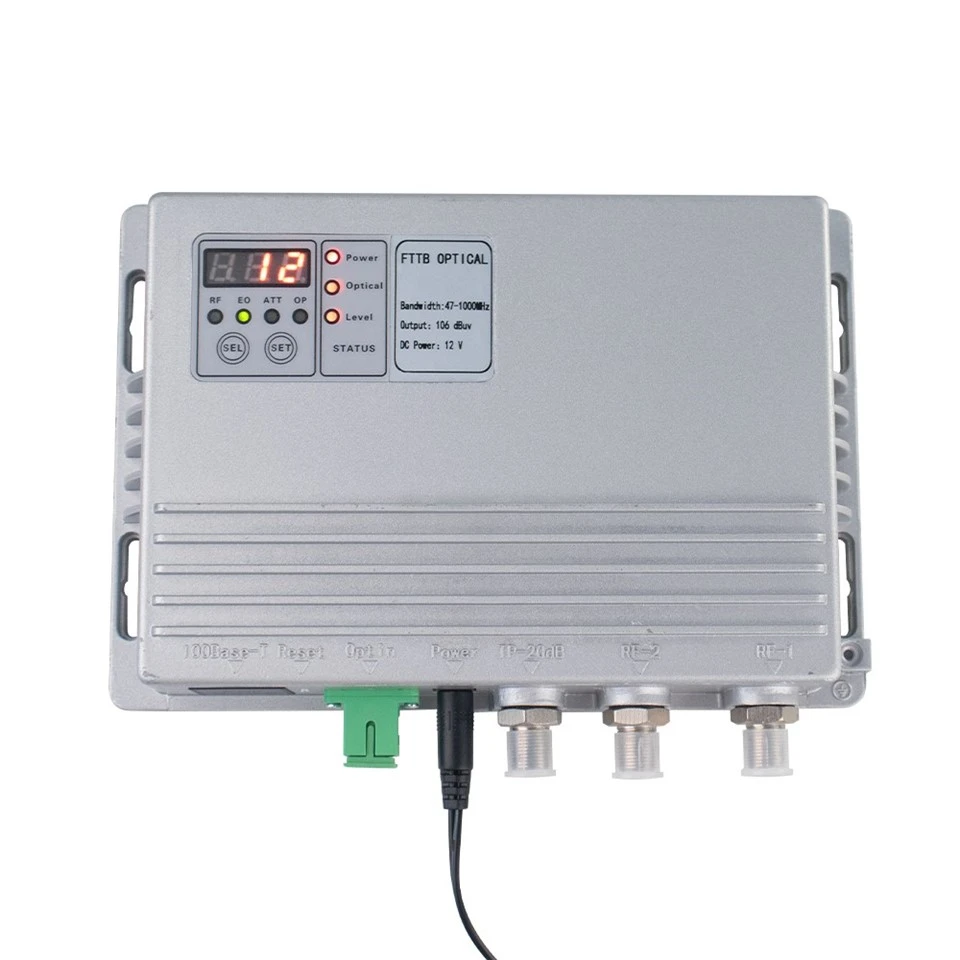

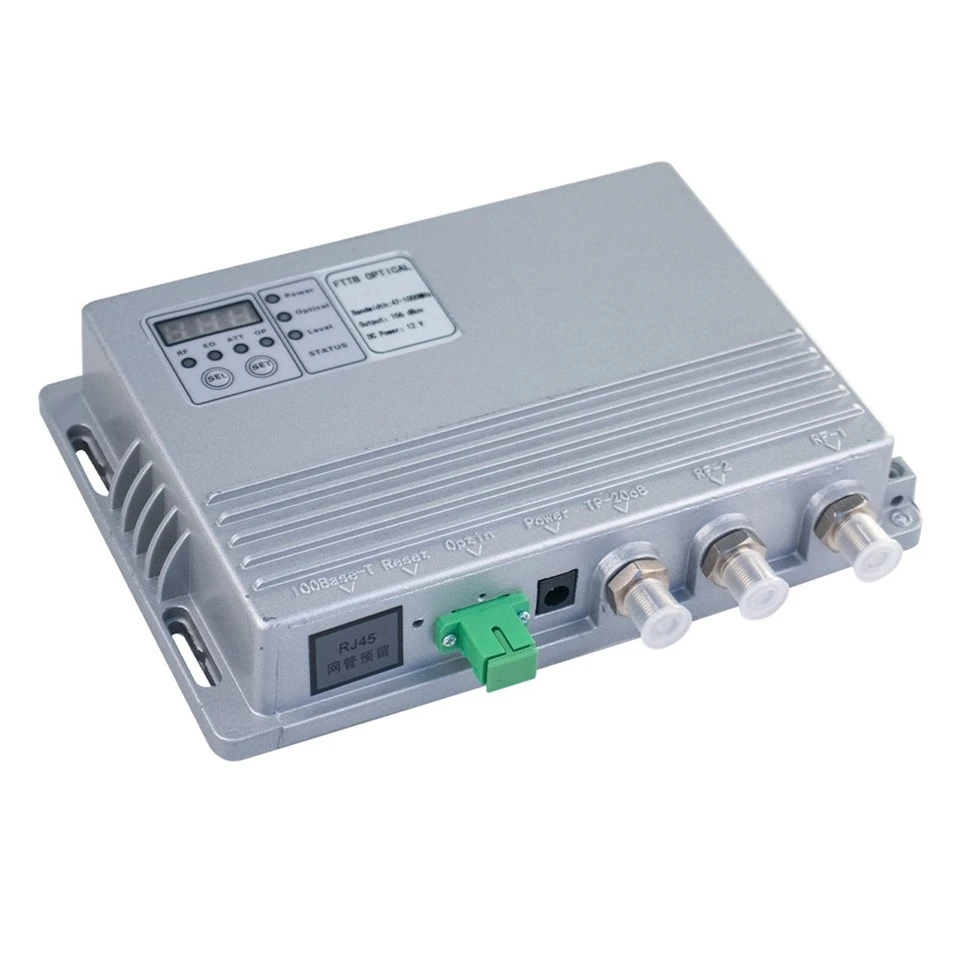

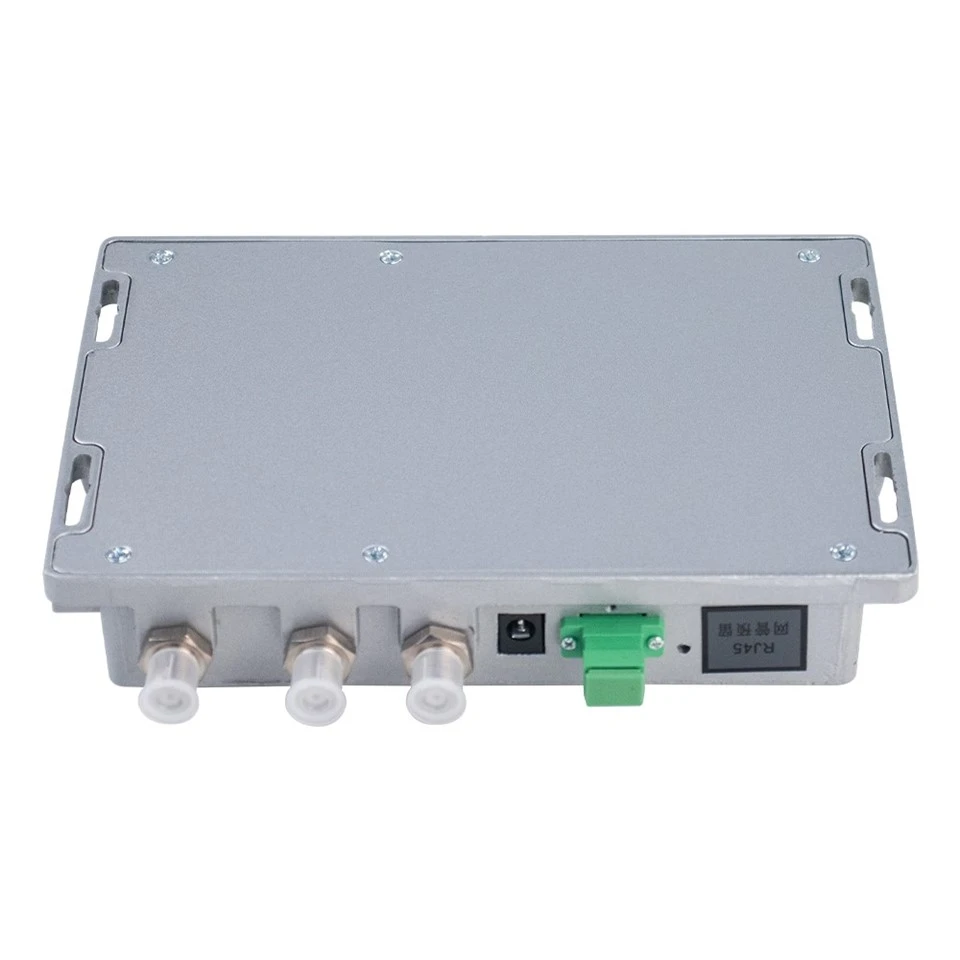

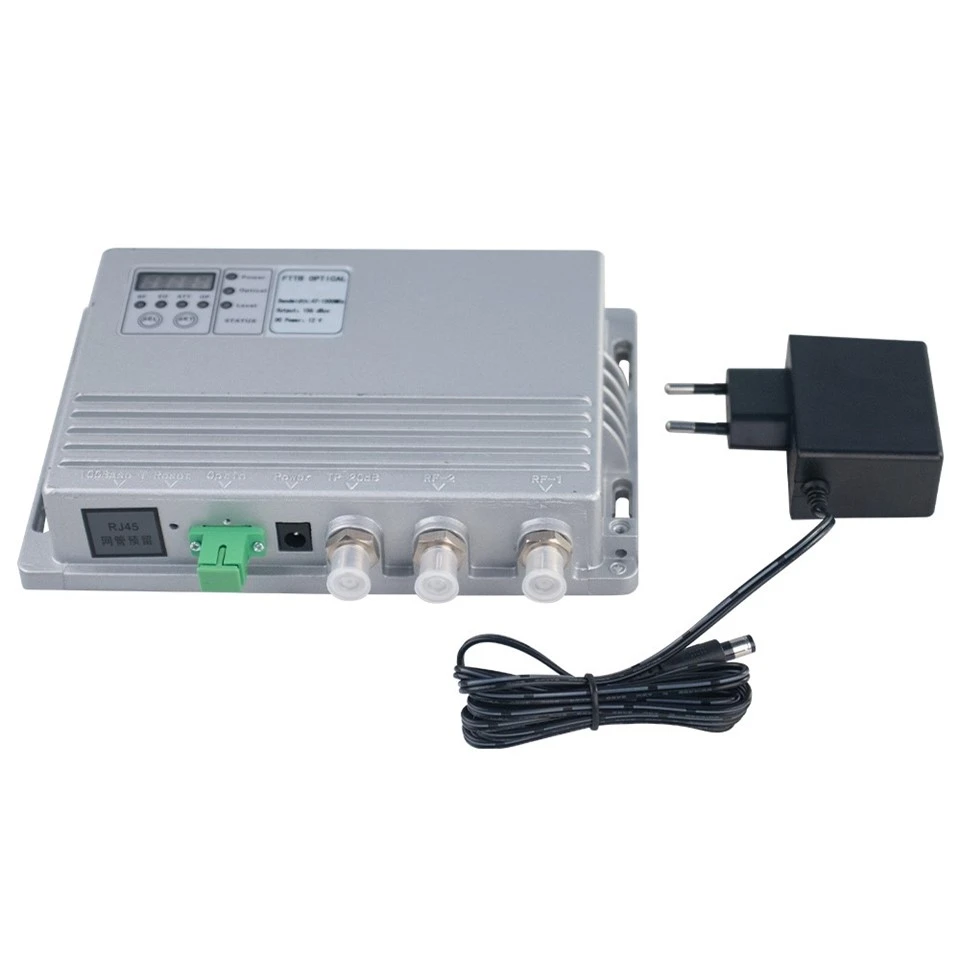

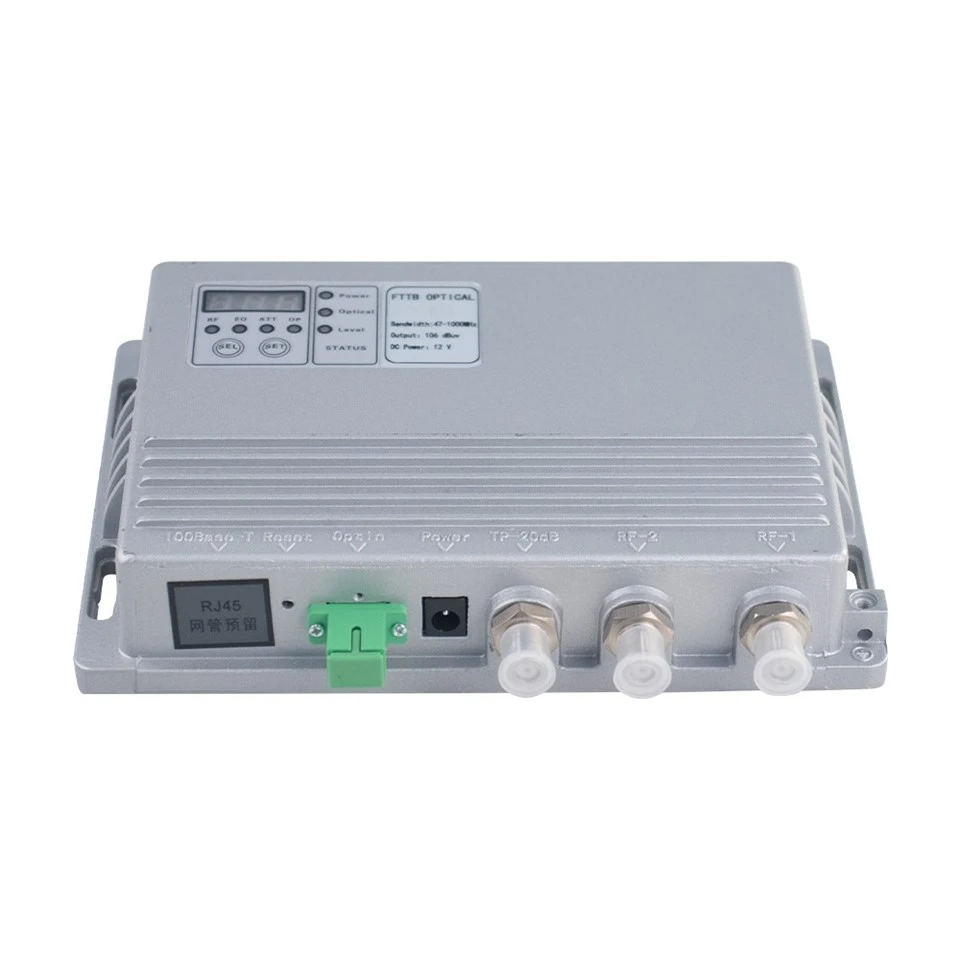

Máy thu quang FTTB

Số sê -ri

Mục

Thông số kỹ thuật

Nhận xét

1

Nhận được bước sóng

1290-1600 nm

2

Đầu vào mất phản xạ quang học

>45db

3

Phản ứng hiện tại

0. 85A/W (giá trị đại diện 1310nm)

4

Phạm vi năng lượng quang nhận được

+3 dbm --9 dbm

5

Mức đầu ra

106dbμv ± 1dB

+2 dbm - -6 dbm nhận

6

Loại sợi

Chế độ đơn (9/125nm)

7

Loại đầu nối sợi quang

FC/APC hoặc SC/APC

8

Dòng điện đầu vào tương đương

Nhỏ hơn hoặc bằng 8pa√hz

SJ/T 10663-1995 Số4.21

9

Băng thông tần số

87-1002 MHz

10

RF bằng phẳng trong băng tần

± 1dB

11

RF mất phản xạ

Lớn hơn hoặc bằng 16db (45-1000 MHz)

12

Số liệu liên kết hệ thống

C/N lớn hơn hoặc bằng 46db

ghi chú

C/CTB lớn hơn hoặc bằng 62dB

C/cso lớn hơn hoặc bằng 62db

13

Cấp cổng kiểm tra

-20 db

So với đầu ra chính

14

Đạt được phạm vi điều chỉnh

0 ~ 20db (tiến trình 1 dB)

(của các sản phẩm) rời khỏi nhà máy 0 db

15

Phạm vi điều chỉnh độ nghiêng

0 ~ 14db (tiến trình 1 dB)

(của các sản phẩm) rời khỏi nhà máy 0 db

16

Kết nối đầu ra RF

F-Connector

17

Điện áp cung cấp điện cho AC

Dc +12 a/1a

18

tiêu tán công suất tối đa

Ít hơn hoặc bằng 10W

Lưu ý: Trong các điều kiện mất liên kết được chỉ định, định cấu hình tín hiệu kênh truyền hình tương tự 59 PAL-D trong dải tần số 550 MHz và truyền tín hiệu điều chế kỹ thuật số trong phạm vi tần số 550 MHz đến 862 MHz. Mức của tín hiệu điều chế kỹ thuật số (trong băng thông 8 MHz) thấp hơn 10dB so với mức sóng mang của tín hiệu tương tự. Khi công suất quang đầu vào của máy thu quang là -6 dbm, đo C/CTB, C/CSO và C/N. Mức đầu ra RF danh nghĩa nằm ở điểm tần số 862 MHz, với đầu ra thực tế thấp hơn 10dB.
