Nút truyền tín hiệu quang XGS-PON FTTH CATV

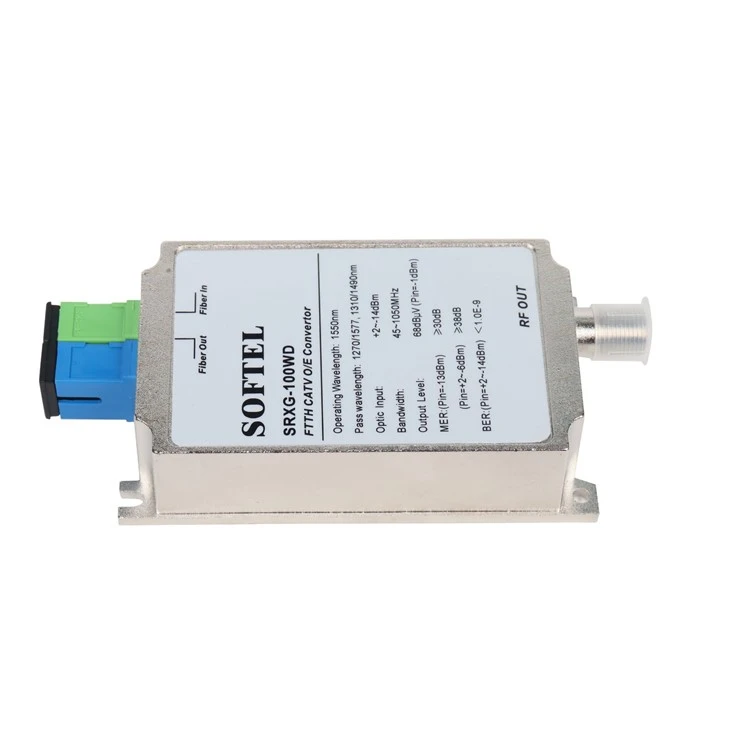

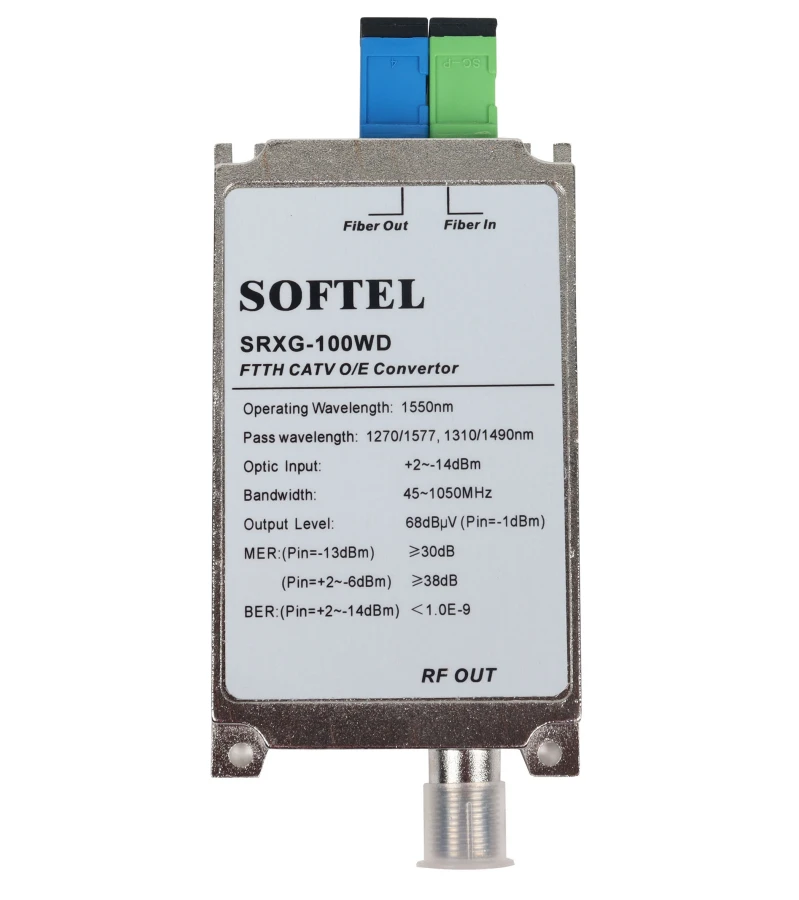

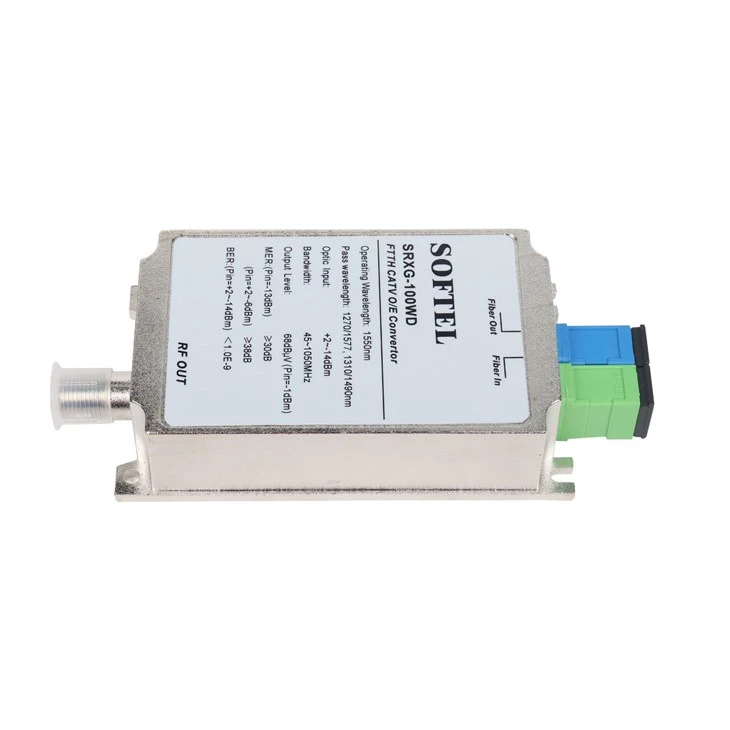

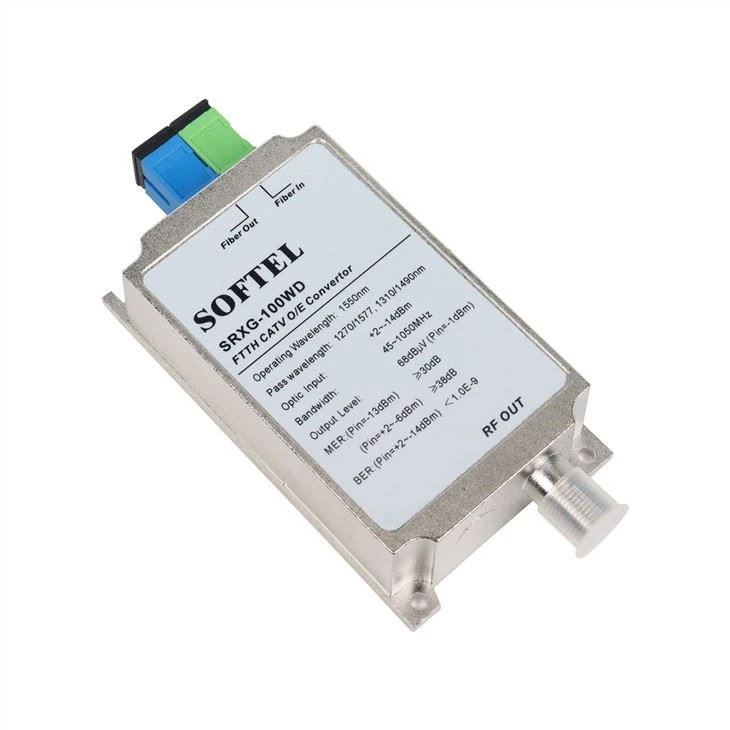

Nút thụ động SRXG -100 WD FTTH CATV
1. 0 Giới thiệu ngắn gọn vềNút thụ động SRXG -100 WD FTTH CATV
SRXG -100 Bộ chuyển đổi WD CATV dành cho truyền hình kỹ thuật số, cáp quang cho gia đình. Máy này sử dụng ống nhận quang có độ nhạy cao, không cần cấp nguồn, không tiêu thụ điện năng. Khi mức đầu ra công suất quang đầu vào Pin =-1 dBm, Vo =68 dBuV, kinh tế, tích hợp ứng dụng linh hoạt, ứng dụng cáp quang cho mạng gia đình. Nó được tích hợp CWDM, phù hợp với hệ thống bước sóng ba sợi đơn, CATV hoạt động Bước sóng 1550nm, bước sóng đi qua 1270 / 1577nm và 1310 / 1490nm, có thể kết nối thuận tiện ONU của EPON, GPON, XG-PON.
2. 0 Tính năng sản phẩm củaNút thụ động SRXG -100 WD FTTH CATV
1. Không cần nguồn điện
2. Băng thông làm việc 45 ~ 1050MHz

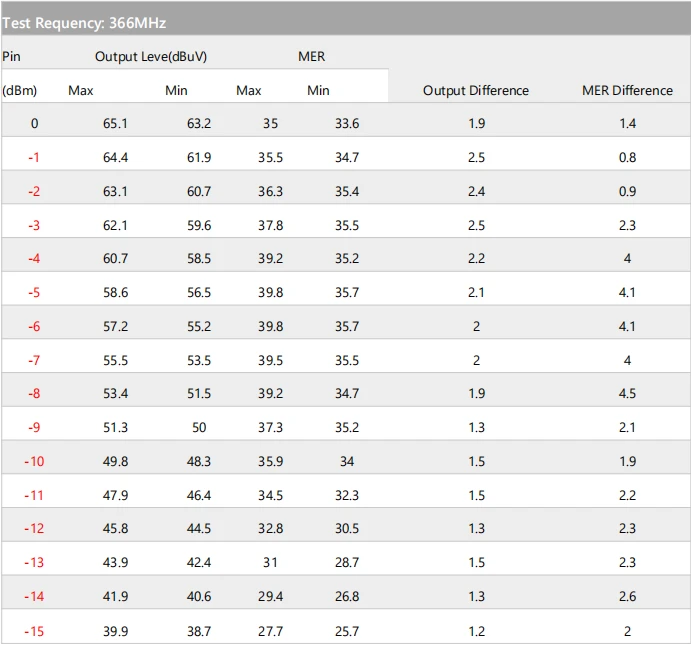

3.0 Dữ liệu thử nghiệm củaNút thụ động SRXG -100 WD FTTH CATV
4. 0 Chỉ số kỹ thuật củaNút thụ động SRXG -100 WD FTTH CATV
vật phẩm | Tính năng quang học | Đơn vị | Mục lục | Phần bổ sung |
| Tính năng quang học | Bước sóng làm việc CATV | (nm) | 1540~1560 | |
Bước sóng vượt qua | (nm) | 1270/1577 | ||
Cách ly kênh | (dB) | Lớn hơn hoặc bằng 40 | 1550nm & 1490nm | |
Nhận điện | (dBm) | cộng với 1 ~ -15 | ||
Mất mát trở lại quang học | (dB) | Lớn hơn hoặc bằng 55 | ||
| Đầu nối sợi quang | SC / APC | đầu vào | ||
Tính năng RF | Băng thông làm việc | (MHz) | 45 ~ 1050MHz | |
Trình độ đầu ra | (dBμV) | 61.9 - 64.4 | TV kỹ thuật số (Pin =-1 dBm) | |
Trả lại mất mát | (dB) | Lớn hơn hoặc bằng 14 | 47 ~ 862 MHz | |
Trở kháng đầu ra | (Ω) | 75 | ||
| Số cổng đầu ra | 1 | |||
| Kết hợp RF | F-Female | |||
Truyền hình kỹ thuật số | OMI | ( phần trăm ) | 4.3 | |
MER | (dB) | 34.7 - 35.5 | Ghim =-1 dBM | |
| 28.7 - 31 | Ghim =-13 dBm | |||
| BER | <> | Pin: cộng 1 ~ -15 dBm | ||
Tính năng chung | Nhiệt độ làm việc | ( bằng cấp ) | -20 ~ cộng thêm 55 | |
Nhiệt độ lưu trữ | ( bằng cấp ) | -40~85 | ||
Nhiệt độ làm việc tương đối | ( phần trăm ) | 5~95 |
5. 0 Dòng sản phẩm củaNút thụ động SRXG -100 WD FTTH CATV
| Người mẫu | Bước sóng đầu vào | CATV Hoạt động | Truyền dữ liệu | Đầu ra sợi | Đầu vào sợi quang |
| SRXG -100 WD | 1270, 1577, 1310, 1490, 1550nm | 1540 ~ 1560nm | 1270 / 1577nm 1310 / 1490nm | SC / UPC HOẶC SC / APC | SC / APC |
6. 0 Ghi chú của Nút thụ động SRXG -100 WD FTTH CATV
1. Khi sử dụng đầu nối RF, và giao diện đầu vào RF phải được thắt chặt với STB. Nếu không, mặt đất xấu và sẽ gây ra sự suy giảm phân đoạn tần số cao Tín hiệu TV kỹ thuật số MER.
2. Giữ đầu nối quang sạch sẽ, liên kết không tốt sẽ gây ra mức đầu ra RF quá thấp.
