Bộ điều chế QAM 4 trong 1

SFT3343D là một bộ điều chế QAM xáo trộn mux hiệu suất cao và tiết kiệm chi phí được thiết kế bởi SOFTEL.

Gửi yêu cầu

Tải về

Giơi thiệu sản phẩm

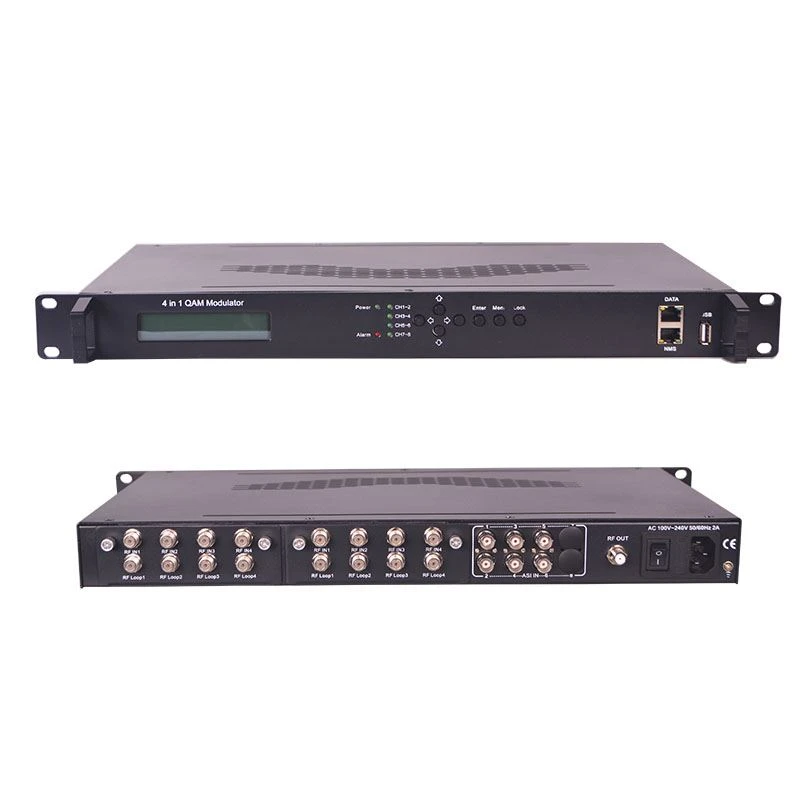

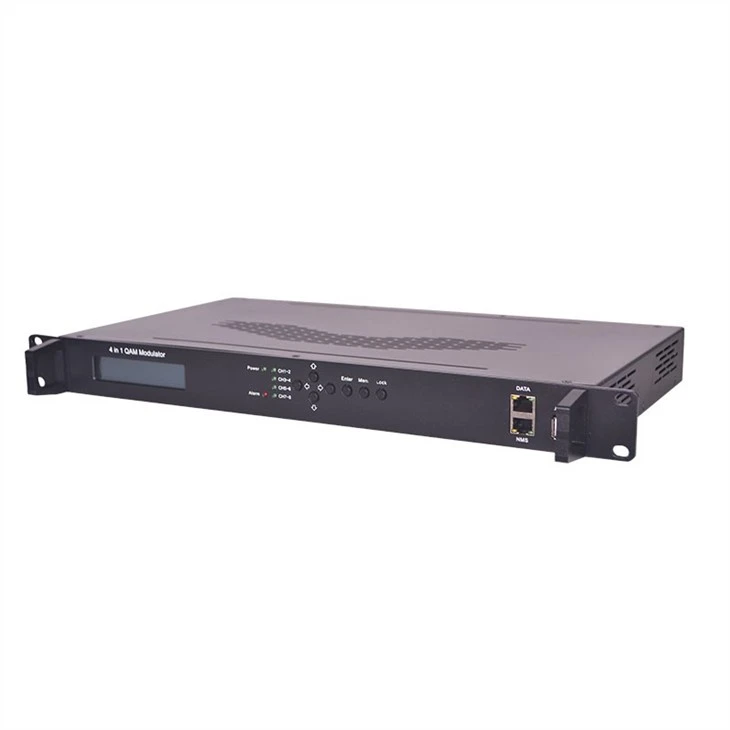

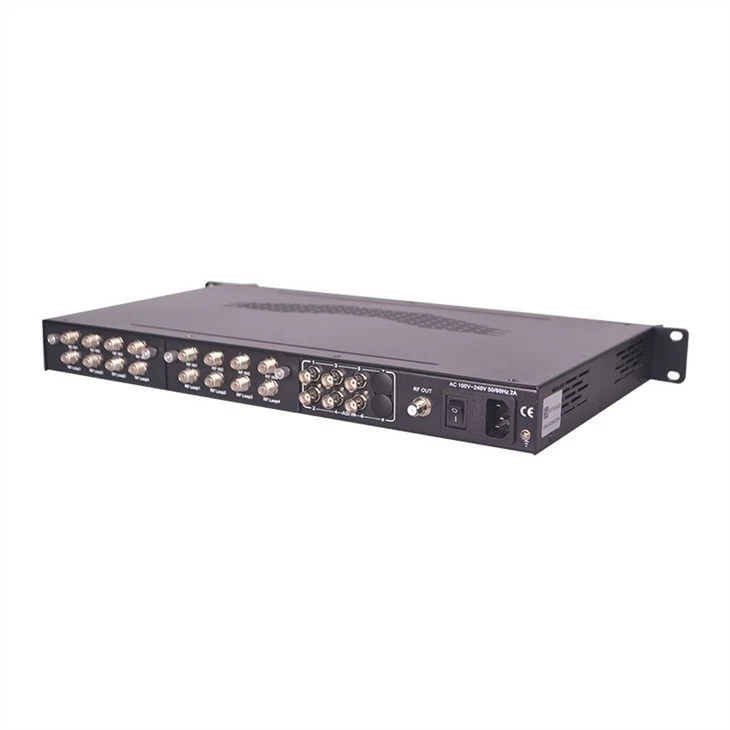

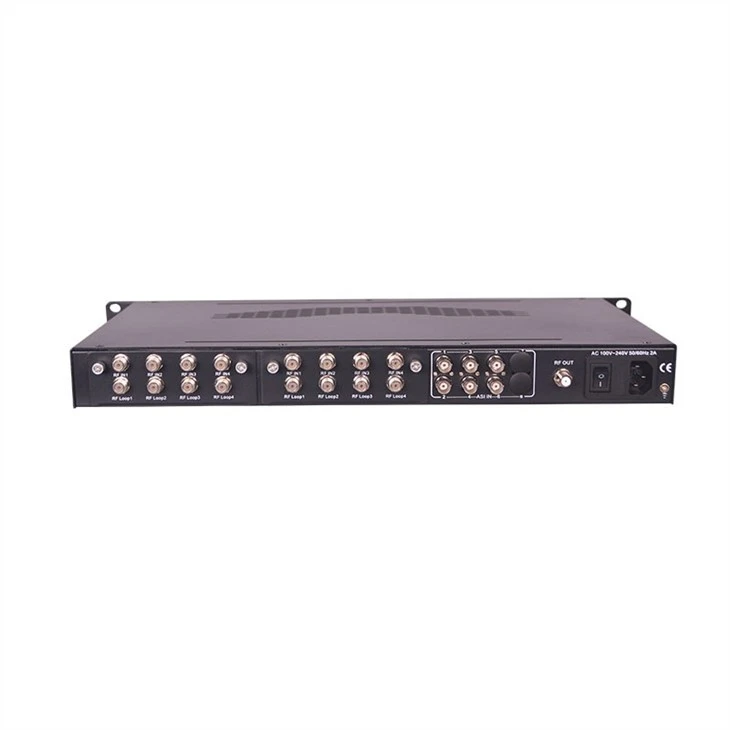

Bộ điều chế QAM 4 trong 1

Sản vật được trưng bày

SFT3343Dlà một bộ điều chế QAM xáo trộn hiệu suất cao và tiết kiệm chi phí được thiết kế bởi SOFTEL. Nó có nhiều cổng đầu vào tùy chọn. Sau quá trình ghép kênh, xáo trộn và điều chế QAM, nó sẽ cho ra 4 đầu ra RF. Để đáp ứng các yêu cầu khác nhau của khách hàng, thiết bị này cũng được trang bị cổng IP để xuất ra 4 MPTS qua UDP. Thiết kế cấu trúc có thể cắm được của nó tạo điều kiện thuận lợi đáng kể cho việc thay đổi các mô-đun (bộ giải điều chế) khi cần thiết.

Bốn CAM / CI (Tùy chọn) đi kèm và mô-đun BISS có thể giải mã đầu vào chương trình từ 4 Tunerinput. Điều này rất thích ứng với hệ thống phát sóng CATV thế hệ mới.

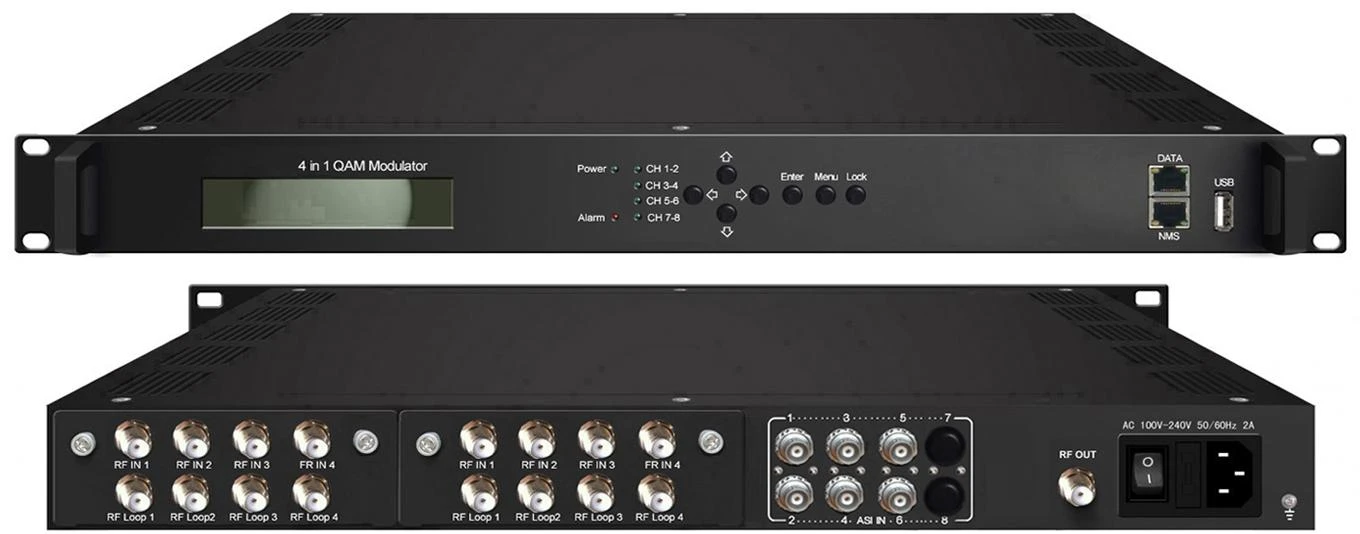

Phiên bản 1

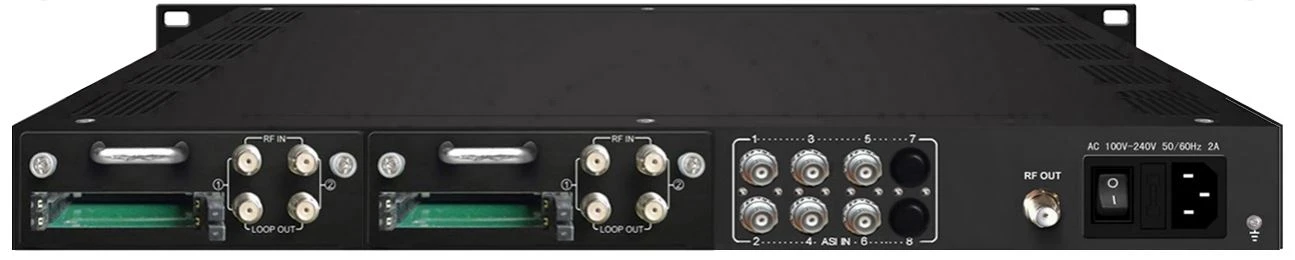

Phiên bản 2

Các tính năng chính

Nhiều cổng đầu vào tùy chọn:
8 DVB-C / T / T2 / ISDBT / S / S2 / S2X / ATSC FTA Tuner + 6 cổng đầu vào ASI Đầu vào 256 IP (Phiên bản 1)
4 DVB-C / S / S2 / ATSC Tuner với cổng đầu vào CAM+6 ASI (Phiên bản 2)
Hỗ trợ 4 kênh ghép kênh+ 4 kênh xáo trộn+ 4 kênh điều chế QAM
Hỗ trợ đầy đủ DVB-C (EN300 429) và ITU-T J.83A / B / C
Hỗ trợ đầy đủ mô tả hệ thống xáo trộn chung DVB ETR289, tiêu chuẩn simulcrypt ETSI 101 197 và ETSI 103 197
Hỗ trợ điều chỉnh PCR chính xác
Hỗ trợ chỉnh sửa và chèn PSI / SI
Chỉ số hiệu suất đầu ra RF tuyệt vời, MER≥40db
Hỗ trợ đầu ra 4 * MPTS qua UDP
4 CAM giải mã nhiều chương trình từ 4 đầu vào Tuner (Tùy chọn)
Hỗ trợ giải mã BISS (chỉ dành cho Phiên bản 2)
Hỗ trợ màn hình LCD và bàn phím
Hỗ trợ quản lý web, cập nhật qua USB weband

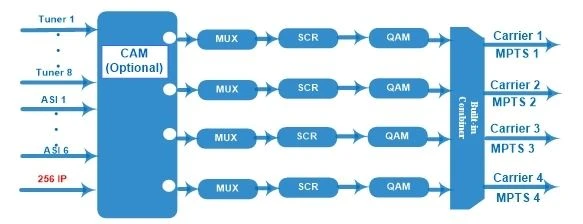

Nguyên tắc làm việc

Sự chỉ rõ

Đầu vào	8 DVB-C / T / T2 / ISDBT / S / S2 / S2X / ATSCBộ điều chỉnh FTA + 6 đầu vào ASI 256 đầu vào IP ------ Phiên bản 1
	4 DVB-C / S / S2 / ATSC Tuner với CAM + 6 ASI ------- Phiên bản 2
Phần bộ dò	Đối với phiên bản 1： Mbộ điều chỉnh chế độ ulti có thể chuyển đổi (MớiKiểu)	DVB-C	Tần số đầu vào		60~890MHz
			Tiêu chuẩn		J.83A, J.83C		J.83B
			Chòm sao		16/32/64/128/256 QAM		64/256 QAM
		DVB-T / T2	Tần số đầu vào		60~890MHz
			Băng thông		5/6/7/8 M
		ISDB-T	Tần số đầu vào		60~890MHz
	Đối với phiên bản 1 (MớiKiểu)	DVB-S	Đầu vàoTần số		950~2150MHz
			Tỷ lệ ký hiệu		0.5~45Msps
			Cường độ tín hiệu		- 65- -25dBm
			FEC		1/2, 2/3, 3/4, 5/6, 7/8
			Chòm sao		QPSK
			Tốc độ bit đầu vào tối đa		≤120 Mb / giây
		DVB-S2X	Tần số đầu vào		950 ~ 2150MHz
			Tỷ lệ ký hiệu		QPSK / 8PSK / 16APSK: 0,5 ~ 45 Msps 32APSK: 0,5 ~40Msps;
			FEC		QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 8PSK: 3/5, 2/3, 3/4, 5/6 , 8/9, 9/10 16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 32APSK: 3/4, 4/5, 5/6, 8/9, 9/10
			Chòm sao		QPSK,8PSK, 16APSK, 32APSK
			Tốc độ bit đầu vào tối đa		≤120 Mb / giây
		DVB-S2X	Tần số đầu vào		950 ~ 2150MHz
			Tỷ lệ ký hiệu		QPSK / 8PSK / 16APSK: 0,5 ~ 45 Msps 8APSK:0,5 ~ 40Msps 32APSK:0.5~40Msps
			FEC		QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 20/11 8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 8APSK: 5/9-L, 26/45-L 16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2-L, 8/15-L, 5/9-L, 26/45, 3 / 5, 3/5-L, 28/45, 23/36, 2/3-L, 25/36, 13/18, 7/9, 77/90 32APSK: 3/4, 4/5, 5/6, 8/9, 2/3-L, 32/45, 15/11, 7/9
			Chòm sao		QPSK,8PSK, 8APSK, 16APSK, 32APSK
			Tốc độ bit đầu vào tối đa		≤120 Mb / giây
	Đối với phiên bản 2	DVB-C	Tiêu chuẩn		J.83A (DVB-C), J.83B, J.83C
			Tần số đầu vào		30~1000Mhz
			Chòm sao		16/32/64/128/256 QAM
		DVB-S	Tần số đầu vào		950~2150MHz
			Stỷ lệ ymbol		2-45Msps
			FEC		1/2, 2/3, 3/4, 5/6, 7/8
			Cường độ tín hiệu		-65 ~ -25dBm
			Chòm sao		QPSK
		DVB-S2	Tần số đầu vào		950~2150MHz
			Stỷ lệ ymbol		QPSK / 8PSK 1 ~ 45 Msps
			FEC		1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
			Chòm sao		QPSK, 8PSK
		ATSC	Tần số đầu vào		54 ~ 858MHz
			Băng thông		6M
			Chòm sao		8VSB
Ghép kênh	Ánh xạ PID tối đa	128mỗi kênh đầu vào
	Chức năng	Ánh xạ lại PID(tự động hoặc thủ công)
		Accurate điều chỉnh PCR
		Tạo bảng PSI / SIahoàn toàn
Tranh giành	CA mô phỏng tối đa	4
	Tiêu chuẩn	ETSI 101 197, ETSI 103 197
	Kết nối	Kết nối cục bộ / từ xa
Điều chế	Kênh QAM	4
	Tiêu chuẩn	EN300 429 / ITU-T J.83A / B / C
	MER	≥40db
	Tần số RF	30 ~ 999MHz, bước 1KHz
	Mức đầu ra RF	-10 ~ 0dbm, Bước 0,1db ------ Phiên bản 1 -20 ~ 0dbm, bước 0,1db ------ Phiên bản 2
	Tỷ lệ ký hiệu	5.0Msps ~9.0Msps, Bước 1ksps
		J.83A		J.83B		J.83C
	Chòm sao	16/32/64/128 / 256QAM		64/256 QAM		64/256 QAM
	Băng thông	8M		6M		6M
Hệ thống	Giao diện cục bộ	Các nút điều khiển LCD +
	Quản lý từ xa	Web NMS
	Dòng ra	4*MPTSqua UDPra (RJ45, 1000M, Unicast / Multicast)
	Ngôn ngữ	Tiếng anh và tiếng trung
	Nâng cấp phần mềm	Web và USB
Chung	Kích thước (WDH)	482mm ×300mm × 44,5 mm
	Nhiệt độ	0~45℃(Hoạt động); -20 ~ 80℃(Lưu trữ)
	Quyền lực	AC100V ± 1050 / 60Hz; AC 220V ± 10%,50 / 60HZ
