Nút quang HFC

Bộ thu quang ngoài trời 4 đầu ra với đường dẫn trở lại
5-862 MHz
Chế độ đơn

Gửi yêu cầu

Giơi thiệu sản phẩm

Nút quang HFC

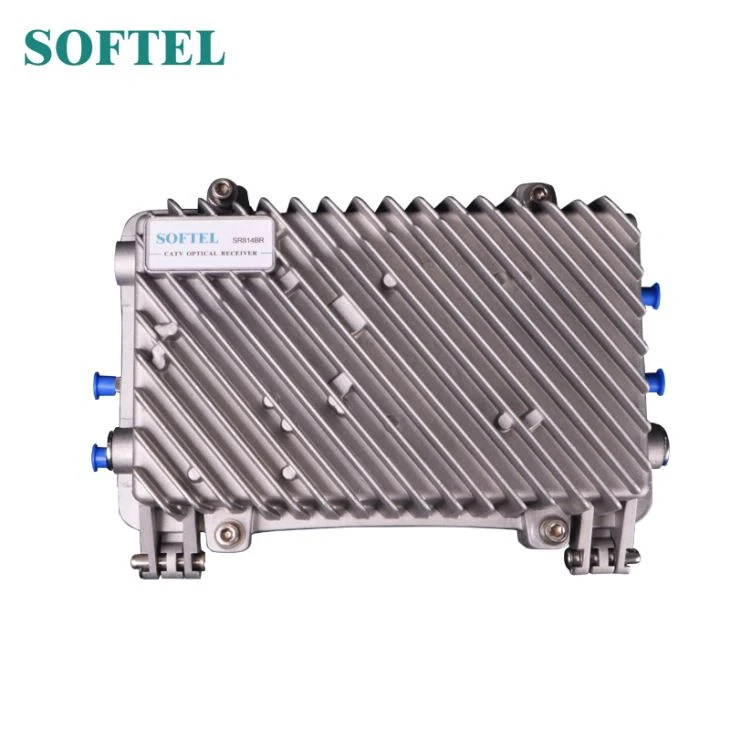

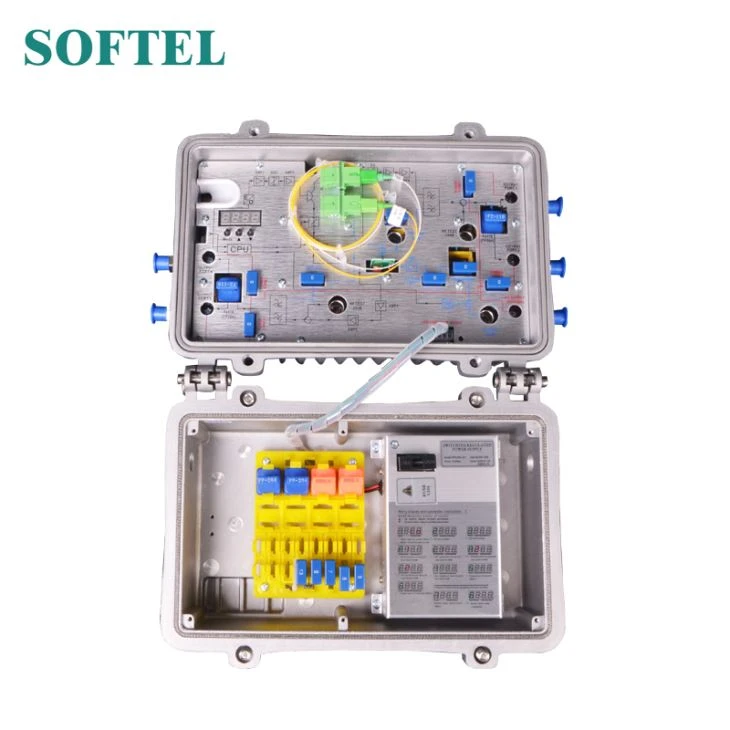

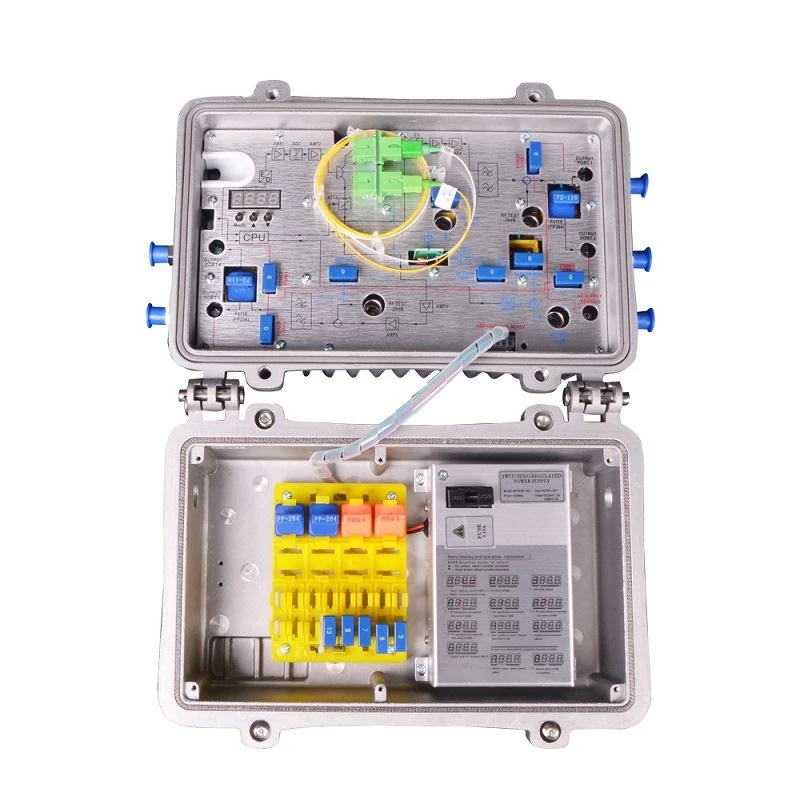

SR814 / SR814R là Nút quang HFC ngoài trời bốn chiều cấp cao. Đây là thiết bị chính để xây dựng mạng CATV.

Đặc tính hiệu suất

Phản ứng cao ống chuyển đổi quang điện PIN.

Thiết kế mạch được tối ưu hóa, sản xuất quy trình SMT, đường dẫn tín hiệu được tối ưu hóa, làm cho

truyền tín hiệu quang điện trơn tru hơn.

Chip suy giảm RF chuyên dụng, với độ suy giảm RF tốt và tuyến tính cân bằng, độ chính xác cao.

Thiết bị khuếch đại GaAs, công suất gấp đôi, với mức tăng cao và độ méo thấp.

Thiết bị điều khiển máy vi tính đơn chip (SCM) hoạt động, màn hình LCD hiển thị các thông số,

thuận tiện và hoạt động trực quan, và hiệu suất ổn định.

Hiệu suất AGC tuyệt vời, khi dải công suất quang đầu vào là －9 2dBm, đầu ra

mức độ không thay đổi, CTB và CSO về cơ bản không thay đổi.

Giao diện truyền dữ liệu dành riêng, có thể kết nối với lớp Ⅱ quản lý mạng

đáp ứng, truy cập hệ thống quản lý mạng.

Đường dẫn trở lại có thể chọn chế độ chụp liên tục để giảm mạnh sự hội tụ nhiễu và giảm đáng kể

tăng chất lượng và độ tin cậy của hoạt động mạng.

Tham số

Mục	Đơn vị	Nút quang HFC(SR814 / SR814R)
Phần tiếp nhận quang
Thông số quang
Nhận năng lượng quang	dBm	-9 ~ +2
Đề xuất phạm vi sử dụng	dBm	-3 ~ +1
Mất mát trở lại	dB	GG gt; 45
Bước sóng quang	bước sóng	1100 ~ 1600
loại trình kết nối		FC / APC, SC / APC hoặc OEM
Loại sợi		Chế độ đơn
Hiệu suất liên kết
C/N	dB	51 -2dBm đầu vào
C / CTB	dB	≥ 69
C / CSO	dB	≥ 60
Hiệu suất RF
Dải tần số	MHz	45/87 ~ 750/862
Độ phẳng trong Band	dB	±0.75
Xếp hạng đầu ra	dBV	≥ 108
Mức đầu ra tối đa	dBV	≥ 112
Mất mát đầu ra	dB	≥16 (45-550 MHz) / ≥14 (550-862 MHz)
Trở kháng đầu ra	Ω	75
Phạm vi điều khiển điện tử EQ	dB	0～10
Điều khiển điện tử Phạm vi ATT	dBV	0～20
Trả về thông số hiệu suất truyền
Thông số quang
Bước sóng quang truyền	bước sóng	1310±10
Loại Laser		Laser hoặc DFB Laser
Công suất quang đầu ra	dBm	1 ~ 3
loại trình kết nối		FC / APC SC / APC
Thông số RF
Dải tần số	MHz	5 ~ 30/65
Độ phẳng trong Band	dB	±1
Mức độ đầu vào	dBV	90 ~ 98
Trở kháng đầu ra	Ω	75
NPR	dB	≥10 (NPR≥30 dB)
Thông số chung
Cung cấp hiệu điện thế	V	A: AC 135 ~ 250; B: AC 35 ~ 90 (50Hz)
Nhiệt độ hoạt động		-40~60
Nhiệt độ bảo quản		-50 ~ +70
Độ ẩm tương đối	%	Tối đa 95% không ngưng tụ
Tiêu dùng	VA	≤ 40
Kích thước	mm	340(L)×220(W)×140(H)
