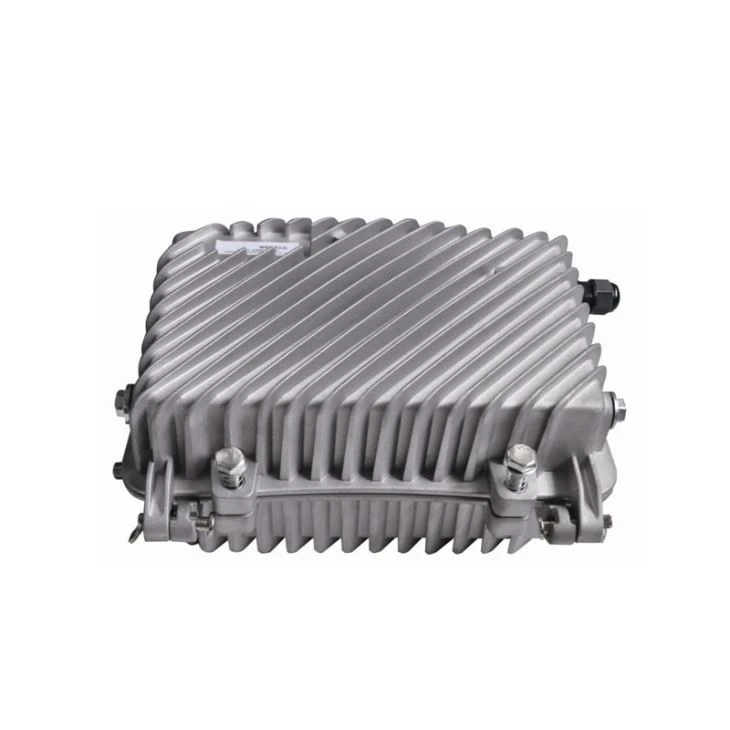

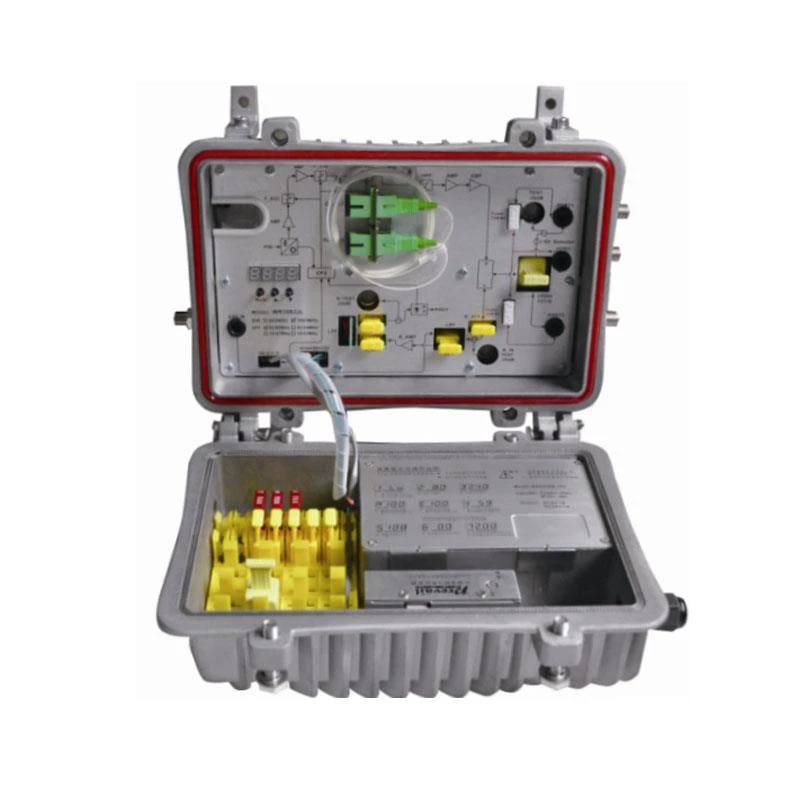

Nút quang ngoài trời CATV

Phần tiếp nhận quang

Thông số quang

Nhận năng lượng quang

dBm

-9 ~ +2

Mất quang trở lại

dB

GG gt; 45

Bước sóng nhận quang

bước sóng

1100 ~ 1600

Kiểu kết nối quang

FC / APC, SC / APCor được chỉ định bởi người dùng

Loại sợi

Chế độ đơn

LinkPerformance

C/N

dB

51 (đầu vào -2dBm)

C / CTB

dB

≥ 65

Mức đầu ra 108dBμV

EQ6dB

C / CSO

dB

≥ 60

Thông số RF

Dải tần số

MHz

45 ~862

45 ~1000

Độ phẳng trong Band

dB

±0.75

±0.75

Xếp hạng đầu ra

dBV

≥ 108

≥ 108

Mức đầu ra tối đa

dBV

≥ 114

≥ 112

Mất mát đầu ra

dB

(45 ~ 550 MHz) ≥16 / (550 ~ 1000 MHz) ≥14

Trở kháng đầu ra

Ω

75

75

Phạm vi điều khiển điện tử EQ

dB

0～15

0～15

Điều khiển điện tử Phạm vi ATT

dB

0～20

0～20

Trả lại phần phát xạ quang

Thông số quang

Bước sóng quang truyền

bước sóng

1310 ± 10, 1550 ± 10 hoặc được chỉ định bởi người dùng

Công suất quang đầu ra

mW

0.5, 1, 2

Kiểu kết nối quang

FC / APC, SC / APCor được chỉ định bởi người dùng

Thông số RF

Dải tần số

MHz

5 ~ 65 (hoặc được chỉ định bởi người dùng)

Độ phẳng trong Band

dB

±1

Mức độ đầu vào

dBV

72 ~ 85

Trở kháng đầu ra

Ω

75

Phạm vi NPRD lite

dB

≥15 (NPR≥30 dB)

Sử dụng laser DFB

≥10 (NPR≥30 dB)

Sử dụng laser FP

Hiệu suất chung

Cung cấp hiệu điện thế

V

A: AC (150 ~ 265) V; B: AC (35 ~ 90) V

Nhiệt độ hoạt động

℃

-40~60

Nhiệt độ bảo quản

℃

-40~65

Độ ẩm tương đối

%

Tối đa 95% không ngưng tụ

Tiêu dùng

VA

≤ 22

Kích thước

mm

260（L）* 200（W）* 130（H）

Sau khi kết nối

mạng, hình ảnh của

điểm tiếp xúc quang

đường cong rõ ràng hoặc

hạt lớn nổi bật

nhưng nền hình ảnh

sạch sẽ

1. Công suất quang đầu vào của

máy thu quang quá cao, làm cho

mức đầu ra của máy thu quang

mô-đun quá cao và chỉ số tín hiệu RF

xấu đi

2. Tín hiệu RF (đầu vào quang

máy phát) chỉ số kém.

1. Kiểm tra nguồn quang đầu vào và thực hiện

điều chỉnh thích hợp để làm cho nó trong

phạm vi quy định; hoặc điều chỉnh suy hao của

máy thu quang để giảm mức đầu ra và

cải thiện chỉ số.

2. Kiểm tra quang học phòng máy phía trước

chỉ số tín hiệu RF và thực hiện

điều chỉnh phù hợp.

Sau khi kết nối

mạng, hình ảnh của

điểm tiếp xúc quang học có

tiếng ồn rõ ràng.

1. Công suất quang đầu vào của

máy thu quang không đủ cao,

dẫn đến giảm C / N.

2. Đầu nối hoạt động sợi quang

hoặc bộ chuyển đổi của máy thu quang có

bị ô nhiễm.

3. Mức tín hiệu RF đầu vào

máy phát quang quá thấp, làm cho

mức độ điều chế của laser là không

đủ.

4. C / Nindex của liên kết hệ thống

tín hiệu quá thấp.

1. Kiểm tra công suất quang nhận được của

điểm tiếp xúc quang học và làm cho phù hợp

điều chỉnh để làm cho nó trong phạm vi được chỉ định.

2. Phục hồi công suất quang nhận được của

điểm tiếp xúc quang bằng cách làm sạch quang

đầu nối sợi hoặc bộ chuyển đổi etcmethods.

Các phương thức hoạt động cụ thể xem thấy Clean Clean và

phương pháp bảo trì sợi quang

kết nối tích cực.

3. Kiểm tra mức tín hiệu RF đầu vào quang

truyền và điều chỉnh đầu vào cần thiết

phạm vi. (Khi số kênh đầu vào ít hơn

hơn 15, nên cao hơn giá trị danh nghĩa.)

4. Sử dụng phân tích phổ kiểm tra

liên kết hệ thốngC / Nand làm cho phù hợp

điều chỉnh. Đảm bảo tín hiệu liên kết hệ thống

C / N ﹥ 51dB.

Sau khi kết nối

mạng, hình ảnh của

một số liên lạc quang học

điểm xuất hiện ngẫu nhiên

tiếng ồn rõ ràng hoặc sáng

dấu vết.

Các điểm tiếp xúc quang mở

mạch tín hiệu nhiễu hoặc mạnh

nhiễu tín hiệu xâm nhập.

1. Kiểm tra xem có can thiệp mạnh không

nguồn; thay đổi điểm tiếp xúc quang

vị trí nếu có thể để tránh ảnh hưởng của

nguồn can thiệp mạnh mẽ.

2. Kiểm tra các đường cáp của tiếp điểm quang

điểm, nếu có lưới che chắn hoặc tình huống đó

hiệu ứng che chắn đầu nối RF không tốt.

3. Đóng chặt vỏ thiết bị

đảm bảo hiệu quả che chắn; nếu có thể thêm

che chắn cho điểm tiếp xúc quang

và nối đất đáng tin cậy.

Sau khi kết nối

mạng, hình ảnh của

một số liên lạc quang học

điểm xuất hiện một hoặc hai

dấu vết ngang.

Cung cấp năng lượng gợn sóng

bởi vì trái đất xấu của thiết bị

hoặc cung cấp điện.

Kiểm tra tình hình nối đất của thiết bị,

đảm bảo rằng mọi thiết bị trong dây chuyền

đã được nối đất đáng tin cậy và

điện trở nối đất là ﹤ 4Ω.

Sau khi kết nối

mạng, nhận

công suất quang của quang

điểm tiếp xúc không ổn định

và có liên tục lớn

thay đổi. RF đầu ra

tín hiệu không ổn định, quá. Nhưng

đầu ra quang được phát hiện

sức mạnh của quang học

máy phát là bình thường.

Đầu nối sợi quang

loại không khớp, có thể là APC

đánh máy kết nối với loại PC, tạo

tín hiệu quang không thể bình thường

quá trình lây truyền.

Đầu nối hoạt động sợi quang hoặc

bộ chuyển đổi có thể bị ô nhiễm nghiêm trọng hoặc

bộ chuyển đổi đã bị hỏng.

1. Checkthetype sợi ofoptical hoạt động

đầu nối và sử dụng loại quang APC

chất xơ kết nối hoạt động đảm bảo bình thường

truyền tín hiệu quang.

2. Làm sạch sợi quang bị ô nhiễm hoạt động

bộ chuyển đổi kết nối. Hoạt động cụ thể

Các phương pháp xem phương pháp Sạch và bảo trì

của đầu nối cáp quang tích cực.

3. Thay thế bộ chuyển đổi bị hỏng.
