Nút quang ngoài trời Modular

Điều khiển vi xử lý, hiển thị kỹ thuật số các tham số giúp cho việc gỡ lỗi kỹ thuật rất thuận tiện. Đây là sản phẩm chính để xây dựng mạng CATV.

Gửi yêu cầu

Giơi thiệu sản phẩm

NodeSR quang ngoài trời Modular ngoài trời 812 S là máy thu quang mạng CATV mới của chúng tôi với chất lượng tuyệt vời và giá cả cạnh tranh.

Optical Node

Hiệu suất

PIN quang điện đáp ứng cao.

Thiết kế mạch được tối ưu hóa, sản xuất quy trình SMT, đường dẫn tín hiệu được tối ưu hóa, làm cho moresmooth truyền tín hiệu quang điện.

Chip suy giảm RF chuyên dụng, suy giảm RF tốt và tuyến tính cân bằng, độ chính xác cao.

Thiết bị khuếch đại GaAs, công suất gấp đôi, mức tăng cao và độ phân giải thấp.

Trạng thái làm việc điều khiển vi xử lý, hiển thị kỹ thuật số các thông số, hoạt động thuận tiện và trực quan, và ổn định.

Hiệu suất AGC tuyệt vời, khi dải công suất quang đầu vào là - 8 2 dBm, mức đầu ra không thay đổi, về cơ bản CTB và CSO.

Thông số kỹ thuật

Mục	Đơn vị	Nút quang ngoài trời Modular
Thông số quang
Nhận năng lượng quang	dBm	-8 ~ +2
Mất quang trở lại	dB	GG gt; 45
Nhận quang Bước sóng	bước sóng	1100 ~ 1600
Kiểu kết nối quang		FC / APC, SC / APC hoặc được chỉ định bởi người dùng
Loại sợi		Chế độ đơn
Hiệu suất liên kết
C/N	dB	51 - Đầu vào 2dBm
C / CTB	dB	≥ 65	Mức đầu ra 106 dBμV Cân bằng 6 dB
C / CSO	dB	≥ 60
Thông số RF
Dải tần số	MHz	45 ~862
Độ phẳng trong Band	dB	±0.75
Xếp hạng đầu ra	dBV	≥ 106
Mức đầu ra tối đa	dBV	≥ 110
Mất mát đầu ra	dB	≥14
Trở kháng đầu ra	Ω	75
Điều khiển điện tử EQ Phạm vi	dB	0～10
Điều khiển điện tử ATT Phạm vi	dBV	0～20
Hiệu suất chung
Cung cấp hiệu điện thế	V	AC （130 ~ 265 V hoặc AC (35 ~ 85) V

Nhiệt độ hoạt động	℃	-40~60
Độ ẩm tương đối	%	Tối đa 95% không ngưng tụ
Tiêu dùng	VA	≤ 15
Kích thước	mm	185（L）╳140（W）╳91（H）

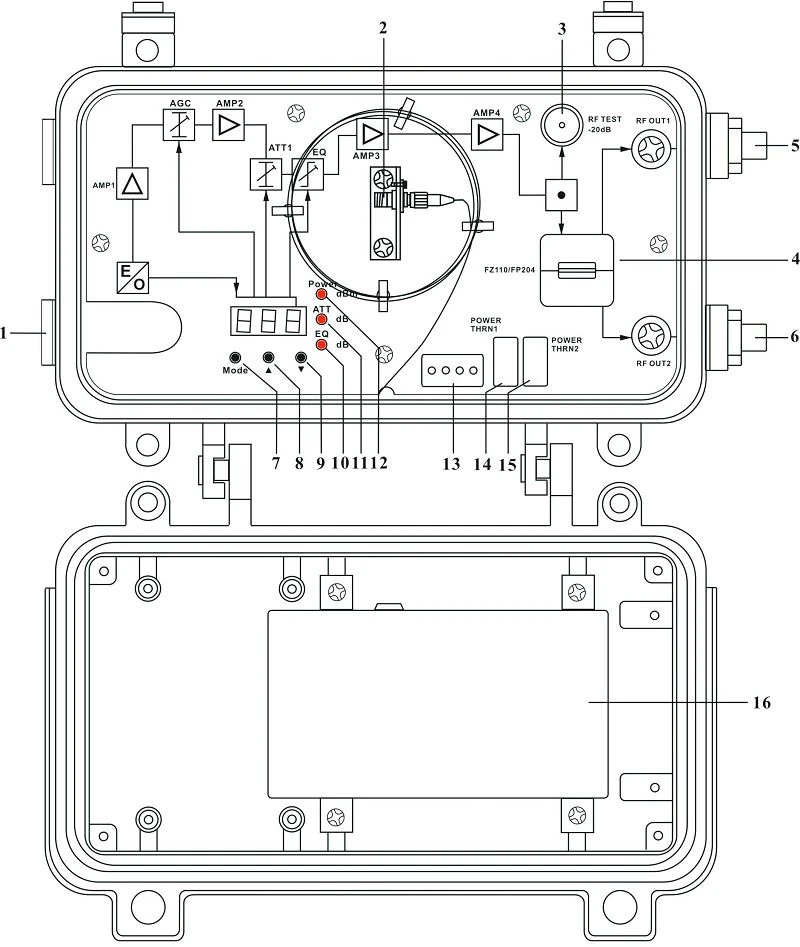

Cấu trúc Chương trình của Nút quang mô-đun ngoài trời

1. Đầu vào sợi quang	2. Bộ chuyển đổi sợi quang
3. Cổng kiểm tra RF -20dB	4. Đầu ra hoặc bộ chia
5. Đầu ra RF 1	6. Đầu ra RF 2
7. Nút chọn chế độ	8. Nút lên
9. Nút XUỐNG	10. Chỉ báo chế độ EQ điều khiển điện tử
11. Chỉ báo chế độ ATT điều khiển điện tử	12. Đèn báo chế độ nguồn quang
13. Giao diện nguồn chính	14. Bộ cấp nguồn quá dòng bộ chèn 1
15. Bộ cấp nguồn quá dòng bộ chèn 2	16. Chuyển đổi nguồn điện

Câu hỏi thường gặp

1. các điều khoản thanh toán là gì?

Thông thường, chúng tôi chấp nhận T / T, PayPal, Western Union và Alibaba Trade Assurance. Bạn có thể chọn điều khoản thanh toán thuận tiện nhất cho bạn.

2. Còn thời gian dẫn thì sao?

Thông thường, nếu có cổ phiếu của' chúng tôi sẽ giao hàng trong vòng 3 ~ 5 ngày làm việc sau khi khoản tiền gửi được xác nhận. Nếu nó hết hàng, thời gian dẫn phụ thuộc.

3. Làm thế nào về việc vận chuyển?

Khi gói hàng nhỏ, chúng tôi thường chọn FedEx, DHL, TNT, UPS, v.v. Trong khi đối với hàng hóa có trọng lượng lớn và khối lượng lớn, vận chuyển hàng không hoặc đường biển sẽ được khuyến nghị.

4. Làm cách nào tôi có thể đặt hàng?

(1) Đàm phán phải được thống nhất về giá cả và thông số kỹ thuật của sản phẩm.

(2) Sau đó, hóa đơn chiếu lệ sẽ được gửi để xác nhận.

(3) Tiền gửi có thể được thực hiện theo hóa đơn chiếu lệ.

(4) Sản xuất sẽ được bắt đầu ngay khi thanh toán được xác nhận bởi ngân hàng của chúng tôi.

(5) Hàng hóa sẽ được gửi trong thời hạn giao hàng đã thỏa thuận. Và số theo dõi sẽ được thông báo.
