Máy thu quang ngoài trời
Máy thu quang ngoài trời SR812S
Tổng quan về sản phẩm
Máy thu quang ngoài trời SR812Slà máy thu quang mạng CATV phổ quát của chúng tôi với bộ phát sóng quản lý mạng. Pre-AMP áp dụng All-GaaS MMIC khuếch đại và Post-AMP áp dụng mô-đun khuếch đại kép Power Power. Thiết kế mạch được tối ưu hóa, kết hợp với kinh nghiệm thiết kế RF chuyên nghiệp năm của chúng tôi, thiết bị đạt được chỉ số hiệu suất cao. Nó là một mô hình lý tưởng cho mạng CATV.
Đặc trưng
● Ống chuyển đổi quang điện phản ứng cao, thiết kế băng thông 1G.
● Suy giảm và cân bằng có thể là loại núm điều chỉnh liên tục hoặc loại chèn. (Tùy chọn)
● Đầu ra công suất nhân đôi, tăng cao và biến dạng thấp.
● Điều khiển AGC quang học, khi phạm vi công suất quang đầu vào là －7- ＋ 2DBM, mức đầu ra về cơ bản không thay đổi.
● Transponder mạng tùy chọn, Hỗ trợ Hệ thống quản lý mạng NMS.
Thông số kỹ thuật
|
Mục |
Đơn vị |
IKiểu |
IiKiểu |
IiiKiểu |
ⅣKiểu |
|
Tham số quang học |
|||||
|
Phạm vi AGC quang học |
DBM |
-7 ~ +2 |
|||
|
Mất trở lại quang học |
DB |
>45 |
|||
|
Bước sóng nhận quang |
nm |
1100 ~ 1600 |
|||
|
Loại kết nối quang học |
FC/APC, SC/APC hoặc được chỉ định bởi người dùng |
||||
|
Loại sợi |
Chế độ đơn |
||||
|
Tham số RF |
|||||
|
Phạm vi tần số |
MHz |
45~862/1003 |
|||
|
Độ phẳng trong ban nhạc |
DB |
±0.75 |
|||
|
Đầu ra mất lợi nhuận |
DB |
Lớn hơn hoặc bằng 14 |
|||
|
Mức đầu ra định mức |
DBμV |
Lớn hơn hoặc bằng 102 |
Lớn hơn hoặc bằng 102 |
Lớn hơn hoặc bằng 104 |
Lớn hơn hoặc bằng 108 |
|
Mức đầu ra tối đa |
DBμV |
Lớn hơn hoặc bằng 102 |
Lớn hơn hoặc bằng 102 |
Lớn hơn hoặc bằng 104 |
Lớn hơn hoặc bằng 118 |
|
Phương trình |
DB |
0-15 điều chỉnh |
Đã sửa lỗi chèn EQ |
||
|
ATT |
DB |
0-15 điều chỉnh |
Đã sửa lỗi chèn ATT |
||
|
C/N |
DB |
Lớn hơn hoặc bằng 51 |
Tín hiệu tương tự PAL-D 84 kênh -2dbm nhận năng lượng quang Mức đầu ra đánh giá, 8Dbequalization |
||
|
C/CTB |
DB |
Lớn hơn hoặc bằng 65 |
|||
|
C/CSO |
DB |
Lớn hơn hoặc bằng 60 |
|||
|
Đặc tính chung |
|||||
|
Điện áp điện |
V |
AC (110 ~ 240) V hoặc AC (35 ~ 90) v |
|||
|
Trở kháng đầu ra |
Ω |
75 |
|||
|
Nhiệt độ hoạt động |
bằng cấp |
-40~60 |
|||
|
Tiêu thụ năng lượng |
Va |
Ít hơn hoặc bằng 15 |
|||
|
Kích thước |
mm |
185(L)╳ 140(W)╳ 91(H) |
|||

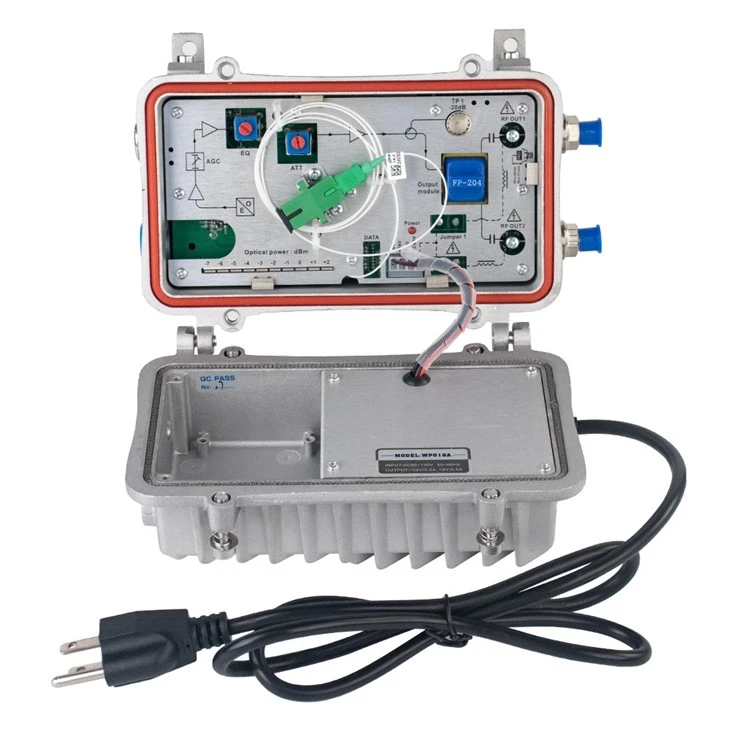

Sơ đồ cấu trúc của máy thu quang ngoài trời SR812S
|
1. Đầu vào sợi quang |
|
2. Mặt bích sợi quang |
|
EQ điều chỉnh |
|
ATT điều chỉnh |
|
5. -20 cổng kiểm tra RF DB |
|
6. Nhấn đầu ra hoặc bộ chia |
|
7. Đầu ra RF 1 |
|
8. Đầu ra RF 2 |
|
9. Chèn Power-Pass 1 |
|
10. Chèn Power-Pass 2 |
|
11. Giao diện công suất bảng chính |
|
12. Chỉ báo công suất |
|
13. Chỉ báo công suất quang học |
|
14. Chèn chuyển đổi AC60V và AC220V |
|
15. Đầu vào năng lượng AC60V |
|
Giao diện dữ liệu |
