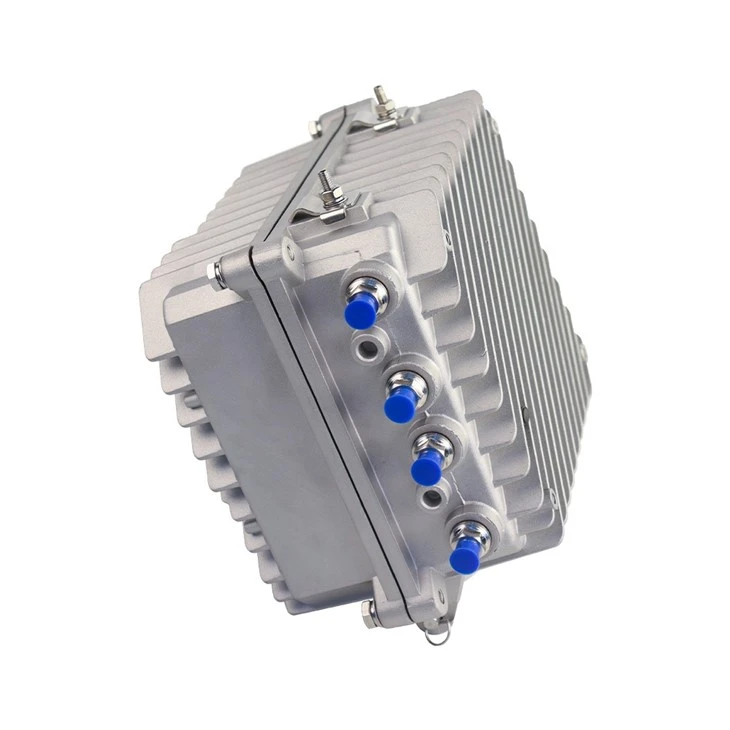

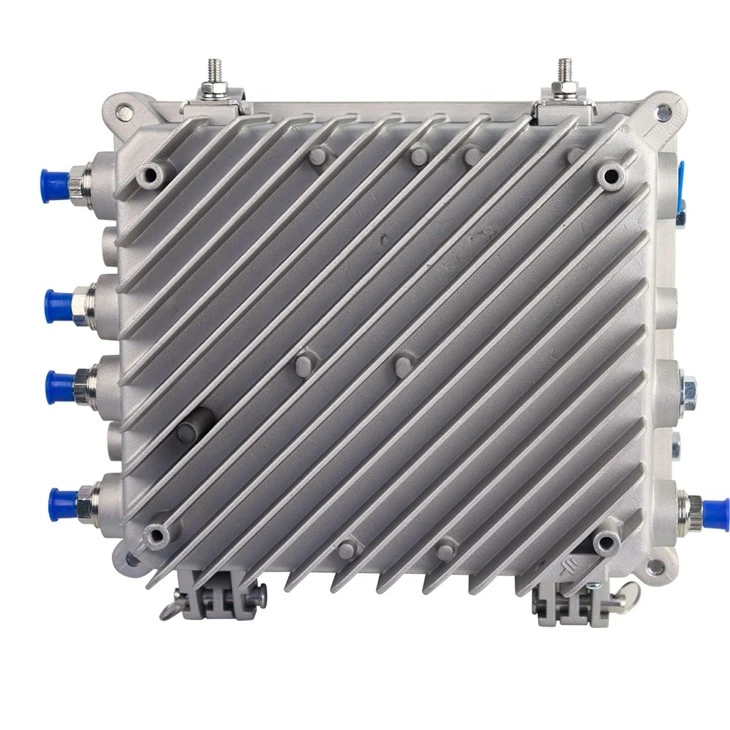

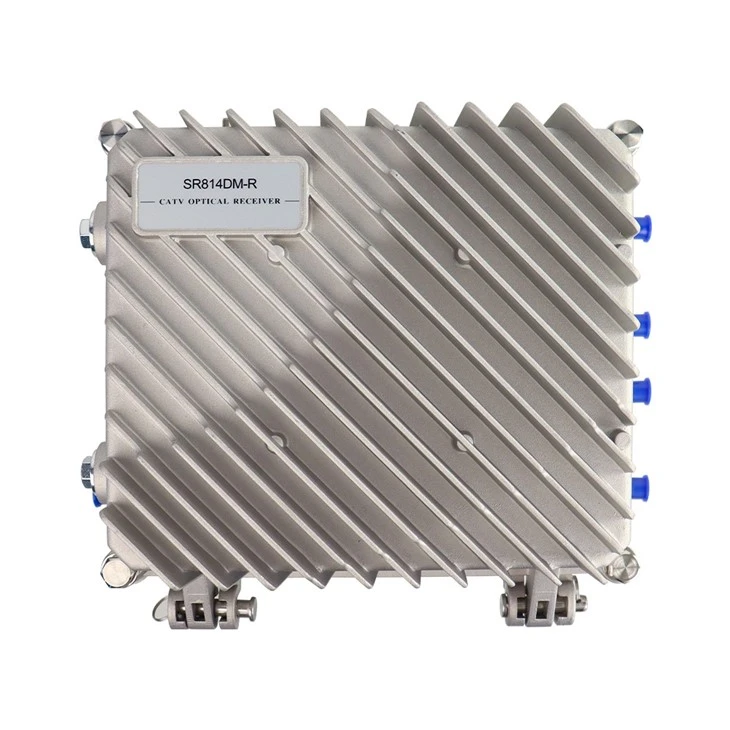

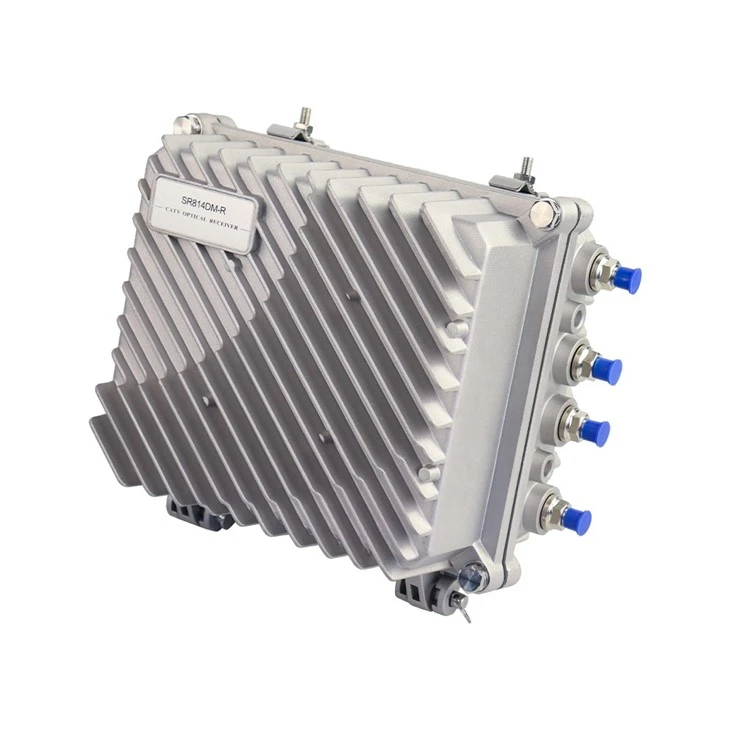

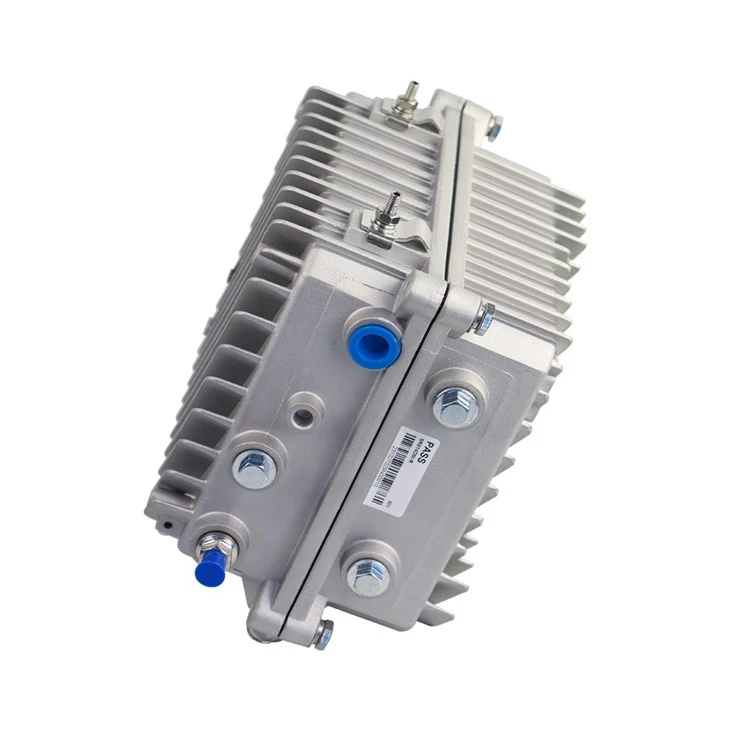

Máy thu quang CATV ngoài trời SR814DM
Tổng quan về sản phẩm
SR814DMMáy thu quang CATV ngoài trời là máy thu quang mạng CATV đầu ra 4 chiều mới của chúng tôi. Trình biên dịch trước áp dụng All-GaaS MMIC, sau khuếch đại áp dụng mô-đun GaAs. Phối hợp thiết kế mạch được tối ưu hóa với kinh nghiệm thiết kế 10 năm của chúng tôi, thiết bị đạt được chỉ số hiệu suất cao. Việc điều chỉnh sự suy giảm RF và cân bằng cả hai đều áp dụng bộ lọc suy giảm cố định làm cho việc gỡ lỗi kỹ thuật rất thuận tiện. Đây là sản phẩm chính để xây dựng mạng CATV.
Đặc điểm hiệu suất
Tinh chuyển chuyển đổi quang điện phản ứng cao.
10 BAR LED Hướng dẫn năng lượng quang, hiển thị chính xác hơn năng lượng quang.
Thiết kế mạch được tối ưu hóa, giai đoạn trước áp dụng xử lý SMT, trong khi việc áp dụng mô-đun sau giai đoạn khuếch đại mạch điển hình làm cho tín hiệu RF tuyến tính hơn.
Việc điều chỉnh sự suy giảm RF và cân bằng cả đều áp dụng bộ lọc suy giảm cố định, Chèn ATT vị trí EQ có thể thay đổi trạng thái cân bằng, do đó, việc gỡ lỗi kỹ thuật rất thuận tiện.
Sản lượng công suất kép, mức tăng cao và biến dạng thấp.
Điều khiển AGC quang học, khi công suất quang đầu vào là -7 ~ +2 dbm, mức đầu ra, CTB, CSO về cơ bản không thay đổi.
Thông số kỹ thuật
|
Mục |
Đơn vị |
Thông số kỹ thuật |
|
|
Phía trước phần |
|||
|
Tham số quang học |
|||
|
Nhận năng lượng quang học |
DBM |
-7 ~ +2 |
|
|
Mất trở lại quang học |
DB |
>45 |
|
|
Bước sóng nhận quang |
nm |
1100 ~ 1600 |
|
|
Loại kết nối quang học |
FC/APC, SC/APC hoặc được người dùng chỉ định |
||
|
Loại sợi |
Chế độ đơn |
||
|
Liên kếtHiệu suất |
|||
|
C/N |
DB |
Lớn hơn hoặc bằng 51 (đầu vào -2dbm) |
|
|
C/CTB |
DB |
Lớn hơn hoặc bằng 65 |
Đầu ra cấp 108 dBμV Cân bằng 6dB |
|
C/CSO |
DB |
Lớn hơn hoặc bằng 60 |
|
|
Tham số RF |
|||
|
Phạm vi tần số |
MHz |
45 ~ 862/1003 (hoặc được chỉ định bởi người dùng) |
|
|
Độ phẳng trong ban nhạc |
DB |
±0.75 |
|
|
CỐ ĐỊNH CỐ ĐỊNH |
DB |
2±0.5 |
|
|
Mức đầu ra định mức |
DBμV |
Lớn hơn hoặc bằng 108 |
|
|
Mức đầu ra tối đa |
DBμV |
Lớn hơn hoặc bằng 112 |
|
|
Đầu ra mất lợi nhuận |
DB |
Lớn hơn hoặc bằng 14 |
|
|
Trở kháng đầu ra |
Ω |
75 |
|
|
Đã sửa lỗi ATT và EQ (sử dụng phổ biến) |
DB |
2.3.4.5.6.7.9.13 (hoặc được chỉ định bởi người dùng) |
|
|
Phần ngược |
|||
|
Tham số quang học |
|||
|
Bước sóng truyền quang |
nm |
1310 ± 10, 1550 ± 10 hoặc được chỉ định bởi người dùng |
|
|
Đầu ra công suất quang học |
MW |
0.5, 1, 2 |
|
|
Loại kết nối quang học |
FC/APC, SC/APC hoặc được người dùng chỉ định |
||
|
Tham số RF |
|||
|
Phạm vi tần số |
MHz |
5 ~ 65 (hoặc được chỉ định bởi người dùng) |
|
|
Độ phẳng trong ban nhạc |
DB |
±1 |
|
|
Mức đầu vào |
DBμV |
72 ~ 85 |
|
|
Trở kháng đầu ra |
Ω |
75 |
|
|
Hiệu suất chung |
|||
|
Điện áp điện |
V |
A: AC (150 ~ 265) V; B: AC (35 ~ 90) v |
|
|
Nhiệt độ hoạt động |
bằng cấp |
-40~60 |
|
|
Nhiệt độ lưu trữ |
bằng cấp |
-40~65 |
|
|
Độ ẩm tương đối |
% |
Tối đa 95% không áp dụng |
|
|
Sự tiêu thụ |
Va |
Ít hơn hoặc bằng 30 |
|
|
Kích thước |
mm |
240(L)╳ 240(W)╳ 150(H) |
|

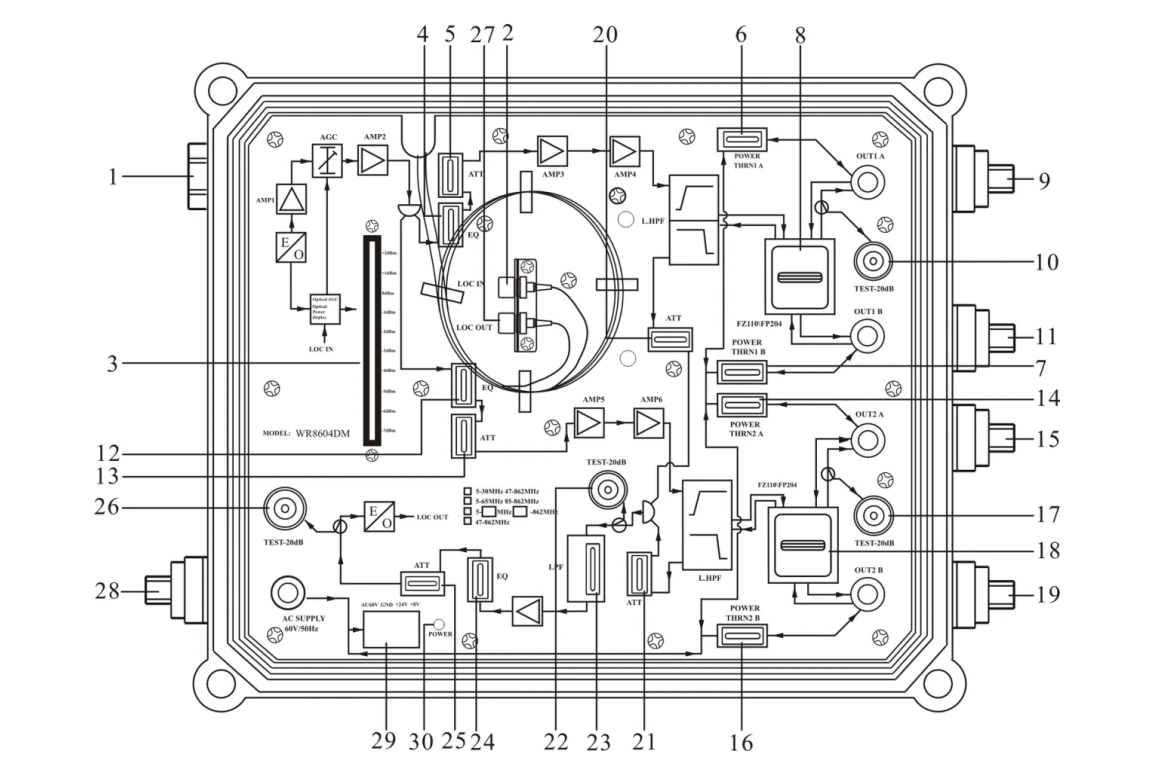

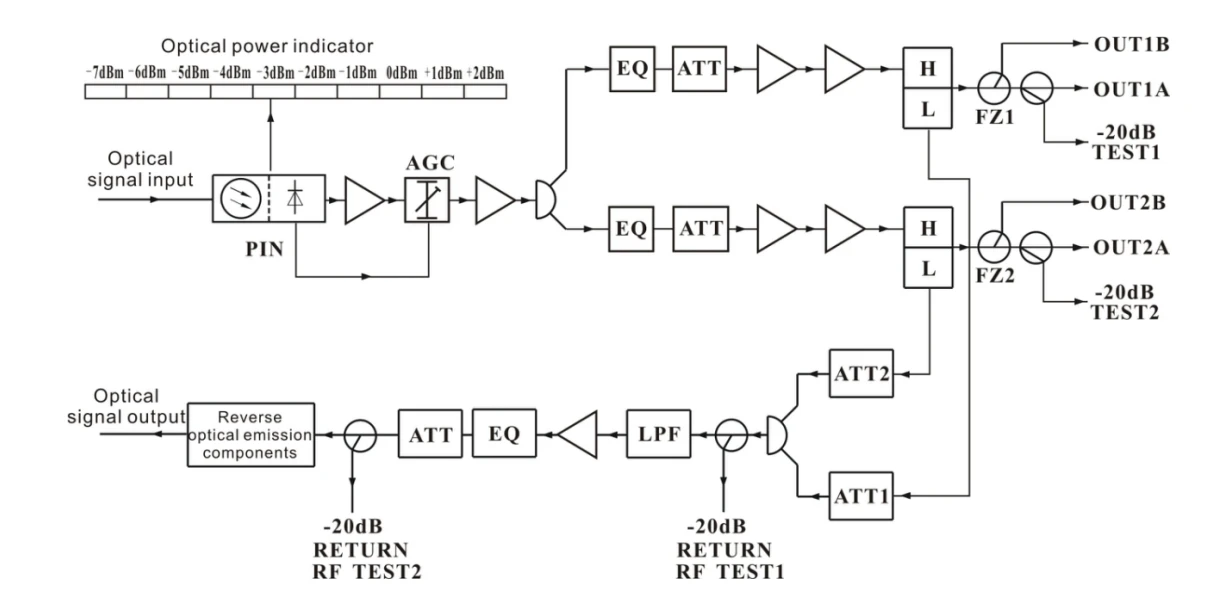

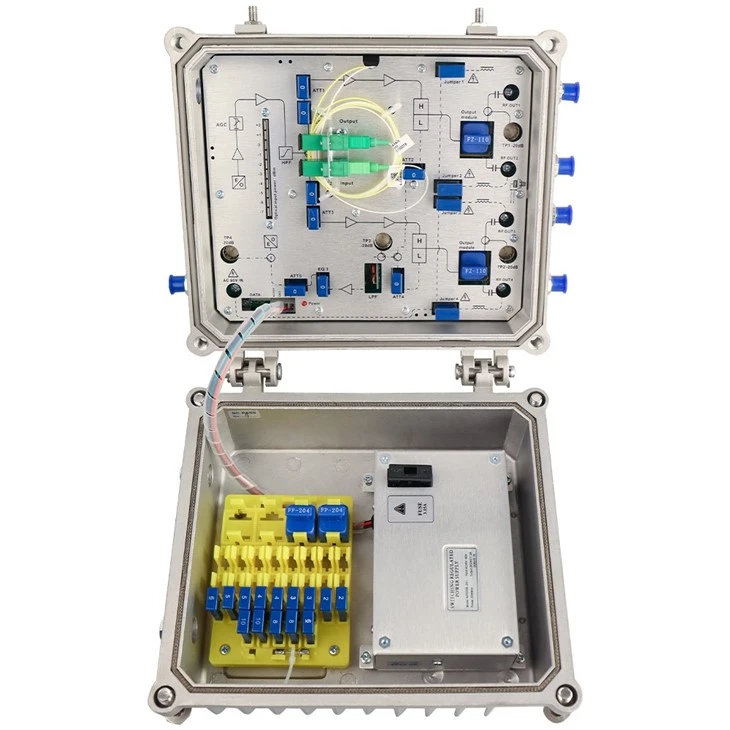

Sơ đồ cấu trúc của máy thu quang catv ngoài trời SR814DM
|
1. Đầu vào sợi quang |
2. Bộ chuyển đổi sợi chuyển tiếp |
3. Công suất quang học đầu vào Chỉ báo |
|
4. Kênh 1 chuyển tiếp RF EQ Người đưa vào |
5. Kênh 1 RF ATT Người đưa vào |
6. Kênh 1 quá dòng Chèn 1 |
|
7. Kênh 1 quá dòng Chèn 2 |
8. Channel 1 Tap đầu ra (Bộ chia) |
9. Kênh 1 đầu ra RF |
|
10. Kênh 1 Kiểm tra đầu ra RF (-20db) |
11. Kênh 1 đầu ra RF B |
12. Kênh 2 chuyển tiếp RF EQ Người đưa vào |
|
13. Kênh 2 chuyển tiếp RF ATT INSERTER |
14. Kênh 2 quá dòng Chèn 1 |
15. Kênh 2 đầu ra RF |
|
16. Kênh 2 quá dòng Chèn 2 |
17. Kênh 2 Kiểm tra đầu ra RF (-20db) |
18. Kênh 2 đầu ra đầu ra (Chia) |
|
19. Kênh 2 đầu ra RF B |
20. Kênh 1 Reverse RF ATT Người đưa vào |
21. Kênh 2 Reverse RF ATT Người đưa vào |
|
22. Kiểm tra RF ngược 1 (-20db) |
23. Đảo ngược bộ lọc bộ lọc thông thấp |
24. Đảo ngược RF EQ Inser |
|
25. Đảo ngược RF Attrster |
26. Kiểm tra RF ngược 2 (-20db) |
27. Bộ điều hợp sợi đảo ngược |
|
28. Đầu vào năng lượng AC 60V |
29. Ổ cắm điện của bảng chính |
30. Chỉ báo công suất |
